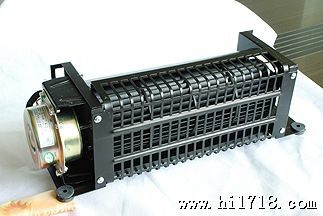

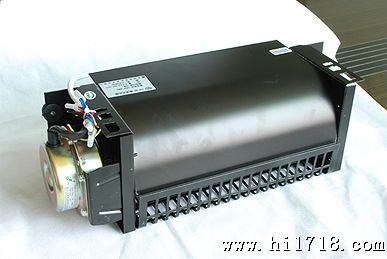

FB-9B型(普通型)横流式风扇使用说明书
一、概述：
FB-9B型（普通型）横流式风扇是我厂根据电梯行业及类似用途其它行业的需要而新研制的新型风扇。
横流式风扇广泛适用于电梯轿厢、仪表室、实验室、电气控制板等各种需通风换气的场所。
二、特点：
- 多翼式叶轮，结构新颖，轻巧美观；
2.噪声低，风量大，风压高；
- 采用滚珠轴承，优质空调用电动机，体积小、重量轻、寿命长；
4.装卸方便，。
三、性能指标：
1．转速：1230&plun;50rpm
2．风量：4.5&plun;0.5m3/min
3．噪音：≤47dB(A)
四、技术规格
1．滚筒式多翼叶轮：Φ91×282(mm).
2．出线形式：1米电缆引出（三芯线）。
3．工作环境：温度：-10～40℃；湿度：＜95%。无严重的灰尘污染，出风口及进风口无阻挡物。
4．额定工作电压：AC220V&plun;15% 50Hz 电机功率约22W。
5．出风口尺寸（长×宽）：273×43(mm)。
6．安装孔距：380×90(mm) 安装孔直径Φ4～5。
7．产品执行标准：Q/320500 HHD06-2007。
五、外形安装尺寸及电气接线图
