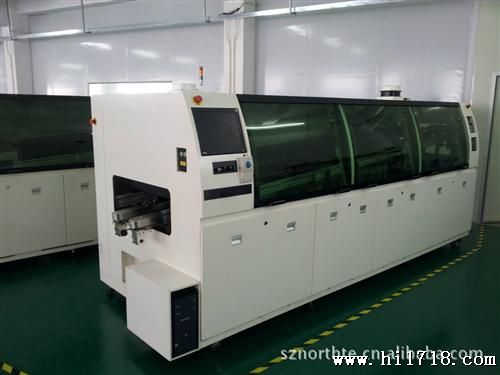

350DS LED波峰焊

产品特点：

整机技术特点
1、机体流线型外观设计，采用喷塑工艺不掉漆，美观大方，经久耐用。
2、三段1.6米预热区，全红外预热，使PCB获得良好的焊接效果。
3、钛合金链爪，不粘锡，变形，寿命长。
4、两扇观察窗，外观美观大方，方便操作和维护。
5、锡炉升降与进出，自动调与手工调结合
6、配有冷却模块，温度补偿模块，适合无铅焊接和多种工艺要求
7、锡炉采用可调节喷口设计；锡渣氧化量，采用液态锡流动式设计原理，减少锡的冲击氧化量，波峰可随PCB板宽窄调节，大大减少了焊接PCB小板时锡的氧化量，可调距离为80-350MM。
8、传动机构采用精密模块化设计，传动准确，寿命长，易保养。
9、松香喷雾装置可拉出，并可拆卸，便于清洁维护。
10、隔离式喷雾装置，助焊剂烟雾从风道排出。
11、强大参数库功能，各类PCB工艺参数可按需调用操作。
12、采用品牌电脑+PLC控制系统，系统具有性和稳定性。
13、可按用户设定的日期、时间及温控参数进行自动开关机。
14、系统故障自我诊断，故障原因自动显示，故障排除方法查询。
15、加热温度采用PID闭环控制，温控稳定。
16、闭环式自动跟踪喷雾系统，喷雾宽度和喷雾时间自动调节，并可按需设置提前和延长喷雾时间。
17、设置有经济运行，过板自动起波，限度地减少锡氧化量。
18、运输系统采用限力器,运输时的稳定性及性。
19、短路及过流保护系统，对设备关键电器元件起保护作用。
20、运输系统闭环控制。无级调速，控制PCB预热与焊接时间。

整机技术参数
PCB板可调宽度 Max.50~350mm
PCB板运输高度 750&plun;50mm
PCB板运输速度 0~1800mm／min
PCB板运输角度（焊接倾角） 3~7度
PCB板运输方向 L→R/R→L（可选）
PCB板上元件高度限制 Max.100mm
波峰高度范围 0——12mm可调，并保持波峰平衡
波峰数量 2
预热度 1800mm
预热区数量 3
预热区功率 11kw
预热区温度 室温~250℃可设置
加热方式 红外
冷却区数量 1
冷却方式 风机强制冷却
适用焊料类型 无铅焊料/普通焊料
锡炉功率 8kw
锡炉溶锡量 Approx.300KG
锡炉温度 室温~300℃、控制&plun;1-2℃
温度控制方式 P.I.D+SSR
整机控制方式 西门子PLC+品牌电脑
助焊剂容量 Max5.2L
助焊剂流量 10~100ml/min
喷雾方式 德国FT无杆气缸＋迈拓喷头
电源 3相5线制 380V
启动功率（总功率） max.21kw
正常运行功率 Approx.9kw
气源 4~7KG/CM2
机架尺寸 L3800&tim;W1400&tim;H1650MM
外型尺寸 L4500&tim;W1400&tim;H1650MM
重量 Approx.2000kg
外壳部分
机体结构 新流线型外壳设计，采用工业槽钢作框架，2mm厚钢板折弯制作外壳，机体底部有6个万向轮，另有6个脚杯起定位放置用（可调节机体水平及高度）；前门为一个加长弧形钢化玻璃,视角设计
前门结构 全封闭式一开透明钢化玻璃门结构，玻璃门设双液压气弹簧拉伸开盖，的作业及维护空间
后门结构 磁铁带手扣式可拆缷结构，的维护空间
机体顶部 置爆照明灯一套
表面处理 整机喷涂电脑白（玻璃门框为天蓝色）
喷雾部分
喷头 采用迈拓喷头，喷雾范围20~65mm扇面可调，
喷头高度50~80mm可调，流量60ml／min
气路系统 采用过滤器，控制阀和管接头，数字化显示气压。喷雾系统的气管采用耐酸碱、腐蚀C气管
喷雾喷嘴移动系统 德国FT无杆气缸驱动，西门子PLC智能控制，采用限位接近开关及入板光眼来组合控制，根据PCB的速度及宽度进行来板自动侦测感应式喷雾。
助焊剂回收系统 喷嘴下面选用不锈钢折弯成型作托盘，用以装废水和助焊剂，可随意抽出清洗；
助焊剂排风过滤系统 抽风系统：不锈钢网框加双层过滤网，利用流体的特性限度的过滤回收多余的助焊剂
隔离式风帘 气压式风刀，将喷雾时多余的助焊剂吹落到回收箱当中，助焊剂进入预热区。生产。
喷雾箱结构 全316#不锈钢+铝合金支架，清理及维护方便。腐蚀等级高，经久耐用。
预热部分
三段式预热区 1800mm/3段控温预热区，能提供适量充足的预热调整空间，可预热一些相对大的PCB、较复杂的产品，适应型低固体残留免清洗助焊剂； 减小PCB板热冲击，PCB板受热均匀，可生产效率。
温控方式 西门子温度采集模块，PID控温、，热电偶检测系统,做有热电偶异常报警功能。
加热部件 采用台展发热体，发热快、寿命长、热惯性小;温区热量均匀一致。
预热功率 总功率11kw
安装模式 预热系统采用直接拉出式抽屉式模块化设计，便于维修与清洁保养。
预热箱盖 采用圆弧流线形外观设计，内充西斯尔高密度岩棉，增强保温效果。前端设可视玻璃观察窗。
传输部分
度导轨 迈拓铝导轨使用高温，不绣钢导轨的热补偿变形伸缩结构导轨不变形不掉板
导轨平行度 二点同步导轨调宽装置，蜗轮、蜗杆加丝杆调宽，调宽小于0.2mm，8点支撑，使导轨保持平行一致，无大小头，整条导轨安装，勿须截断。
调宽方式 手动调宽
传递用双钩爪 迈拓1.5MM双钩爪（不变形、不粘锡）， 夹板厚度≦2.5mm（进板为同步链条式接驳）
C/V速度设定小单位范围 小单位1mm／min 0-1800mm／min
C/V速度偏差范围 电子闭环控制 0-10mm／min以内
链条张紧装置 链轮调节张紧
运输马达 台湾STK变频90W马达，带过载限力器保护装置
锡炉部分
锡炉材质 3mm厚无铅材料，耐腐蚀，适应无铅工艺，寿命长；标配一个无铅炉胆
锡炉特点  结构浸润性喷口（宽350MM），前后锡波（波扰流波及第二波平流波）为近距设计（45mm），进锡方式为上进锡方式，减少焊点氧化，氧化渣自动聚集，维护方便，不产生可漂扬的锡渣黑粉；
氧化设计 锡炉，热稳定性好，采用液态锡流动式设计原理，减少锡的冲击氧化量.
波峰可随PCB板宽窄调节，大大减少了焊接小PCB板时锡的氧化量，可调距离为50-350mm。
经济型运行 通过PLC及光电开关控制来板喷雾起波功能，减少不要的浪费
锡炉的移动方式 手动
锡波可调高度 0-12mm
波峰马达 意大利B&M高温马达，变频数字调节波峰高度
加热部件 采用耐干烧不锈钢发热管，使用寿命长；外置加热系统，锡炉加热采用上下层加热，更，不会爆锡，多道加强筋变形。

氮气系统
1、标配上海英仪氧气分析仪.
2、氧气浓度400-1000/PPM
3、15-23m3/h
冷却系统
制冷方式 风机强制向上鼓风上下面同时冷却，可明显无铅焊料共晶生成时产生的空泡及焊盘剥离问题。
自动洗爪装置
优质微型腐蚀化工泵，双边洗爪，丙醇为清洁剂，自动循环清洗链爪。
软件控制系统
? 机系统采用电脑控制，人机界面对话，稳定，配置，操作方便。
? 下位机采用西门子PLC及西门子温控模块；
? 采用电脑与西门子编程器（PLC）通信，通信稳定，采用西门子通信软件，通信速率可调187.5KBPS，指令传达时间<=0.2毫秒。自动识别机通信端口，无需在界面做相应的选择通信端口的对话框。通信线采用西门子线(PC/PPI CABLE)，干扰强；
? 具有PCB板生产报表数据库，可自动记录不同型号的PCB板的生产产量；
? 自动故障报警功能：有热电偶异常报警功能，、低温报警；
? 可分别控制预热区温度,锡炉温度,运输速度，喷雾动作，强制冷却等。
? 一周时间设定 （可设定一周七天，每天三次的自动开关机时间）。
? 机头、机尾设有两处应急紧急制，、紧急情况下请按下。
关键配件的型号与品牌
控制PLC+电脑 西门子PLC+品牌电脑
运输马达、牙箱 台湾威特威90W 牙箱1：100K
链爪 迈拓双钩爪 厚度1.5MM
锡炉马达 意大利B&M 三相60.18kw
洗爪马达 台湾KEYUAN
无杆气缸 德国FT
喷头 迈拓ST-6
电磁阀、调节阀、接头等 台湾亚德克
中间继电器 日本OMRON MY2  MY4
变频器 台湾海利普0.4kw
发热管 台展，镍铬丝
轴流风机 环球品
光电开关 24V NPN 瑞士佳乐
接近开关 韩国Autonics
U型测速光眼 OMRON
固态继电器 美国KETE40A
空气开关/总开关 正泰
交流接触器 正泰
热电偶 缘K型 台湾泛达
按钮开关 施耐德
随机附件                 工具箱/易损件/说明书/电路图/送货清单

●新颖的流线型外观设计，宽敞的玻璃推拉门，便于观察与维护；和谐的色彩，以人为中心的设计理念。
●触摸屏，操作简便。
●输送导轨角度调整采用丝杆、齿轮机构，立柱上标有角度刻度线，调节轻松、同步、平衡、准确。
●助焊剂采用喷进行雾化，往复方式使用步进马达，通过驱动器控制，速度稳定，雾化均匀，定位准确。
●自动喷雾跟踪系统，喷雾面积与时间随PCB大小自动调节，且具有自动清洗喷功能。
●抽气系统采用的双重过滤结构，地减少了对环境的污染，便于清洗。
●预热器采用三段加热模块化设计，的预热空间，的热补偿性，预热充分、均匀。
●锡炉系统采用外置式加热方式，近距离波峰设计，喷嘴角度可调，运行试有标准和模式可选，焊锡氧化物少，并且可自动汇集，便于清理。
●波峰采用变频控制技术，高度控制，操作简单，数字化显示。
●锡炉系统可自动升降进出，设有限位置自动停止功能，。
●冷却系统采用上下自然风强制对PCB进行冷却，了焊点的质量。
●可根据操作需要设定日期及时间进行全自动开机与关机。
●具有PCB自动计数功能，方便生产管理。
●设器故障声光报警、文字提示和紧急停止功能。

技术参数：
