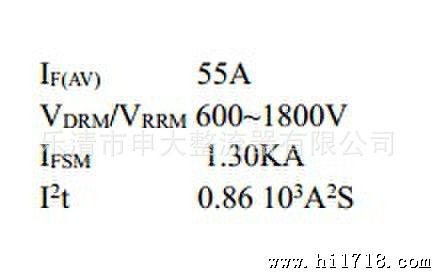

特点： |  |
 |
 |
 |
 |
 |
一、使用条件及注意事项：
1、使用环境应无剧烈振动和冲击，环境介质中应无腐蚀金属和破坏缘的杂质和气氛。
2、模块管芯工作结温：可控硅为-40℃∽125℃；环境温度不得高于 40℃；环境湿度小于 86%。
3、模块在使用前要加装散热器，散热器的选配见下节。散热可采用自然冷却、强迫风
冷或水冷。强迫风冷时，风速应大于６米⁄秒。
二、安装注意事项：

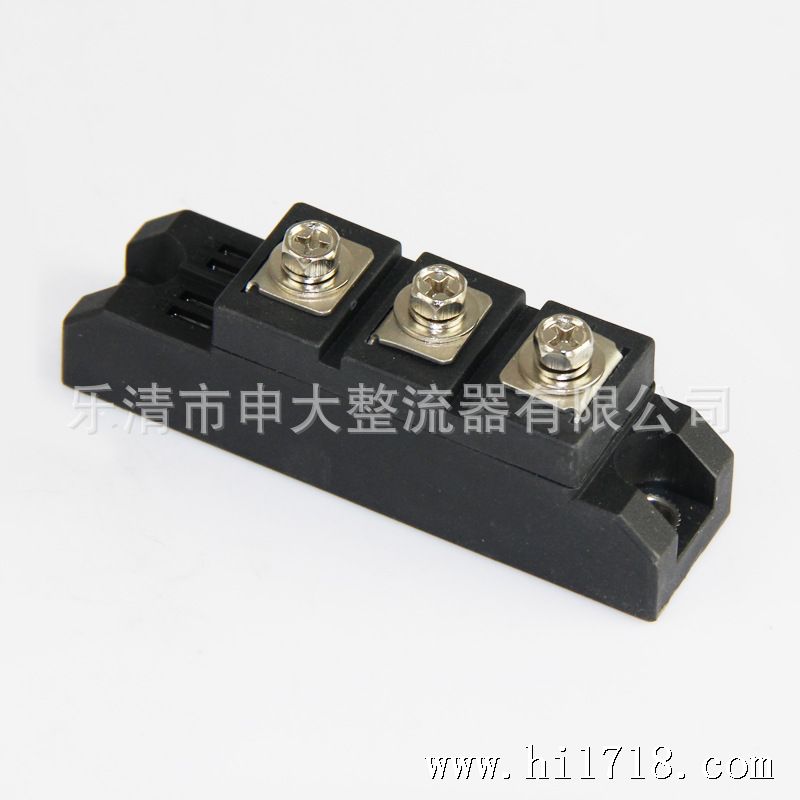

1、由于 MTC 可控硅模块是缘型（即模块接线柱对铜底板之间的缘耐压大于 2.5KV 有
效值），因此可以把多个模块安装在同一散热器上，或装置的接地外壳上。
2、散热器安装表面应平整、光滑，不能有划痕、磕碰和杂物。散热器表面光洁度应小于 10μm。
模块安装到散热器上时，在它们的接触面之间应涂一层很薄的导热硅脂。涂脂前，用细砂纸
把散热器接触面的氧化层去掉，然后用无水乙醇把表面擦干净，使接触良好，以减少热阻。
模块紧固到散热器表面时，采用 M5 或 M6 螺钉和弹簧垫圈，并以 4NM 力矩紧固螺钉
与模块主电的连线应采用铜排，并有光滑平整的接触面，使接触良好。模块工作３小时后，
各个螺钉须再次紧固一遍。
模块散热器选择
用户选配散热器时，须考虑以下因素：
① 模块工作电流大小，以决定所需散热面积；
② 使用环境，据此可以确定采取什么冷却方式——自然冷却、强迫风冷、还是水冷；
③ 装置的外形、体积、给散热器预留空间的大小，据此可以确定采用什么形状的散热器。
一般而论，大多数用户会选择铝型材散热器。为方便用户，对我公司生产的各类模块，在特

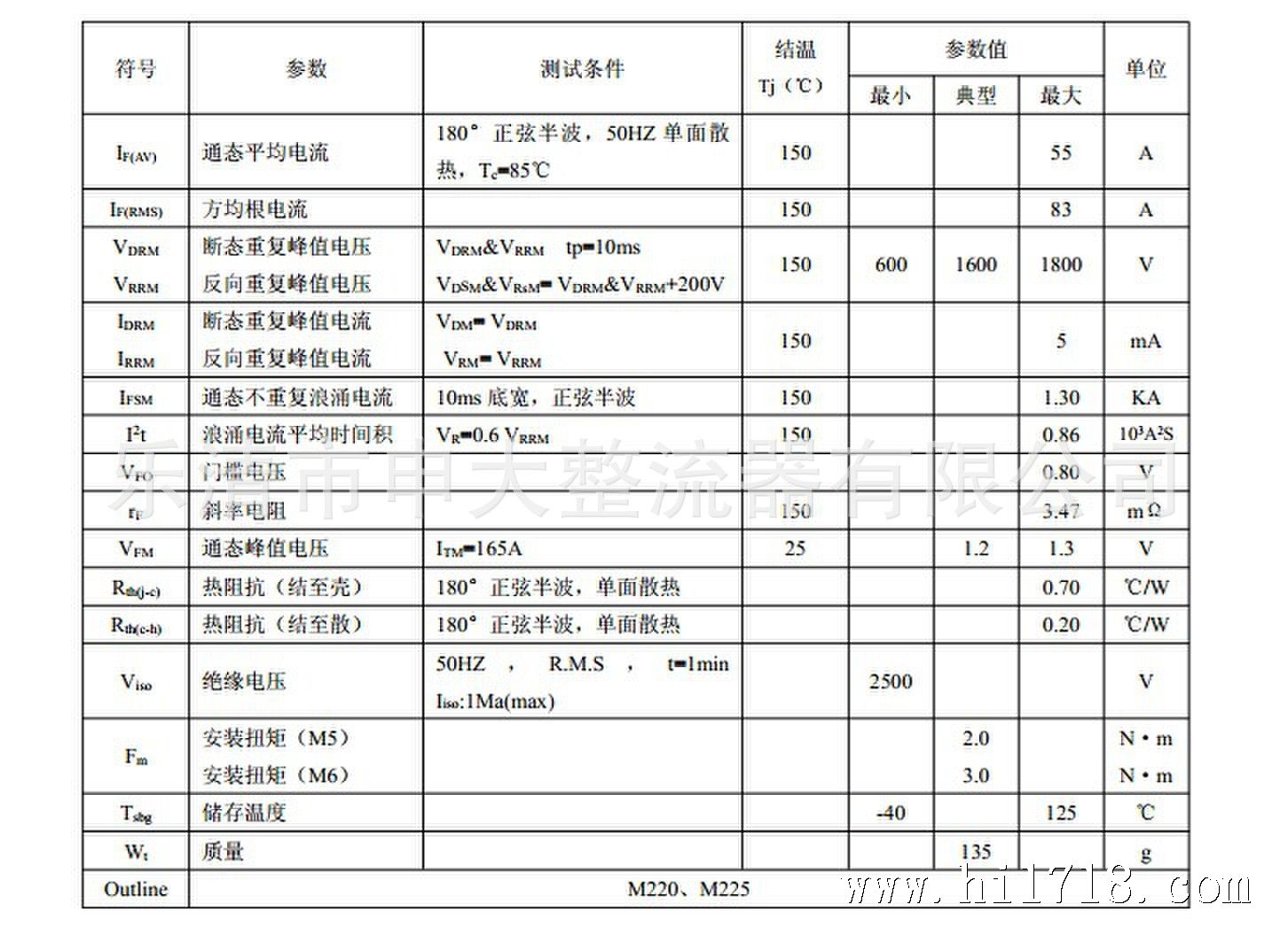

性参数表中都给出了所需散热面积。此面积是在模块满负荷工作且在强迫风冷时的参考值。
下面给出散热器长度的计算公式：
模块所需散热面积＝（散热器周长）×（散热器长度）＋（截面积）×２
其中，模块所需散热面积为模块特性参数表中给出的参考值，散热器周长、截面积可以在散
热器厂家样本中查到，散热器长度为待求量。
郑重声明：目前市场上充斥着各种劣质散热器，请在购买是注意鉴别，如因使用劣质散热器
造成模块损坏或其他严重后果，我公司概不负责。
