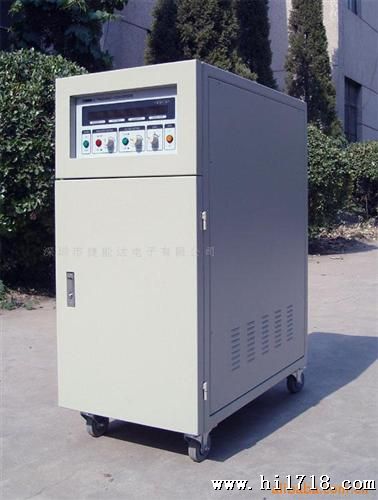

400HZ中频电源
型号：F11-20K(F11-20K)
类别：400Hz中频静变电源 → 常规产品
生产商：深圳市捷能达电子有限公司
·产品描述
F系列航空-军事电源系统专门为航空及电子电气设备设计制造的400Hz中频静止变频电源，合MIL-STD-704航空电源规范，可用于飞机及机载设备、雷达、导航等电子设备，以及其它需要400Hz中频电源的场合，是机组式变频电源的换代产品。 本产品电压、频率均有&plun;20%的调节范围，也适用于实验室或生产线，作为调试实验电源。 也可为客户定制生产频率及电压的电源。
性能特点
1、模组化设计-体积为传统马达中频发电机组的1/4，节省搬运，安装费用；
2、产生的中频交流输出电源-强有力的直接数字合成（DDS）式正弦波形产生，正弦波输出纯净；
3、稳定性优-输出负载稳压率≤&plun;1%，输出频率≤0.01%（其输出频率是由石英振荡产生，故拥有稳定的频率）；
4、反应速度快-对100%的加载/去载，输出负载可在2ms内稳定在&plun;1%的范围内；
5、保护功能多-具有过压、过流、过高温、IGBT驱动专有技术，输出短路保户不因负载短路而损坏及告警装置；
6、过载能力强-允许100%满载长使用，电流可承受3倍的额定电流，且电压下降，各种负载均可使用；
7、人机界面好-电压、频率、电流、功率/PF测量数字显示，可达0.5级，源表一体，操作简单。
8、三相-可承受三相不平衡负载，且输出端具有隔离变压器，可以忍受负载端的反电动势。
技术参数
型号 | F11-10K | F11-20K | ||
容量 | 10KVA | 20KVA | ||
电路方式 | IGBT/SPWM脉宽调节方式 | |||
交流输入 | 相位 | 单相2线＋地线（左右火＋保护地） | ||
电压 | 220V&plun;15% | |||
频率 | 47-63 Hz | |||
功率因数 | 0.6 - 0.7 | |||
交流输出 | 相位 | 单相 | ||
电压 | 低档0-150V 0-300V | |||
电压稳定度 | ≤&plun;1% | |||
反应时间 | 值2ms | |||
电流 | L-N:120 V | L:84A | L:168A | |
L-N:240 V | H:42A | H:84A | ||
频率 | 400HZ~1000HZ(可依客户要求订制) | |||
频率稳定度 | ≤&plun;0.01% | |||
功率因数 | 0.7 | |||
总波形失真度(THD) | 线性负载≤2% 非线性负载≤3% | |||
波峰因数 | 3:1 | |||
过载能力 | 120% > 2 分., 120-150% 2分., 200% Instant Trip | |||
效率 | ≥85% | |||
指示/解析度 真值测量 | 数位频率表 | 解析度0.1Hz | ||
数位电压表 | 解析度0.1V | |||
数位电流表 | 解析度0.1A | |||
数位功率表 | 解析度0.1W | |||
功率因数 | 解析度0.01 | |||
保护装置 | 输出短路 | 电路侦测 | ||
过载 | 电路侦测 | |||
过温 | 电路侦测 | |||
EMI/EMC | 输出滤波器 | |||
缘电 | 500Vdc 20MΩ以上 | |||
耐压缘 | 1800Vac/5Ma/1分钟 | |||
噪声 | < 60DB at 1 meter | |||
冷却装置 | 强制风扇制冷 | |||
工作环境 | 工作温度 | 0℃-40℃ | ||
相对湿度 | 0-90%(非凝结状态) | |||
海拔高度 | 1500米 | |||
尺寸 | W×H×D(mm) |
| ||
重量 | 公斤 |
| ||
