一、设计依据
货架的设计、制造、安装、验收执行标准并合其它相关标准要求。
1)CECS23《钢货架结构设计规范》
2)GBJ17—88《钢结构的设计规范》
3)QB/KS1002—9《钢结构插接式货架技术条件》

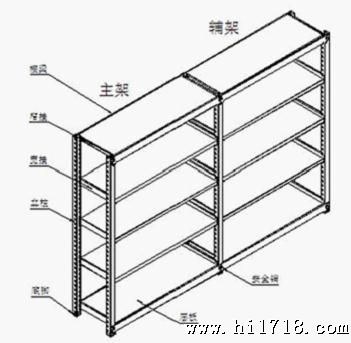

二、中量A型货架装配立体示意图
三、中量A型货架组成及说明
1、横梁:该件与立柱连接,货架稳定放置。
2、窄挂:置于货架顶层,与立柱相连,上面放置层板。
3、宽挂:置于货架除顶层外层,与立柱相连,上面放置层板。
4、立柱:垂直方向主要支撑件,主要起支撑作用。
5、底角:该件与立柱相配合,主要起支撑和地面保护作用
6、层板:上面放置货物,该件放置在两侧宽(窄)挂上。
7、销:该件叉放于立柱和横梁的相应孔内,限制横梁在立柱方向相对移动,起限位作用。
四、货架型材强度指标
货架型材的强度标准(N/ mm2)GB6723—86指标
钢号 | 钢材种类 | 拉、压、弯 | 剪 | 端面承压 |
Q195-235 | 冷弯型钢 | 205 | 120 | 310 |
五、货架焊接强度指标:(/T5323—91指标N/ mm2)
钢材 | 对接焊缝 | 角焊缝 | |||
钢号 | 钢材种类 | 拉 | 压 | 剪 | 拉、压、弯 |
Q195-235 | 冷弯型钢 | 175 | 205 | 120 | 140 |
六、货架表面处理工艺及颜色:
1、处理工艺流程:
1.1冷轧板前处理工艺(无锈状态)
脱脂→水洗 →表调→水洗→磷化→高压水冲洗
1.2热轧板及热轧型材前处理工艺
无油状态:酸洗→水洗 →表调→水洗→磷化→高压水冲洗
