一、 概述
SHTF1-05X系列温湿度变送器应用热电阻pt1000和电容型湿度传感器HS1101LF设计，探头内置精密湿度调理电路，针对传感器在低湿和高湿区域存在的非线性作了补偿，使得输出线性大大，同时了产品的。
探头内置电路具有高稳定和低温度系数的特点，以一颗晶体振荡器作为调理电路的振荡基频，使器件的老化现象以及温度漂移降到，了变送器的长期稳定。
SHTF1-05X系列温湿度变送器探头与主板电路设计，探头互换，方便用户更换，降低更换成本。单湿度应用时，即使将探头分离延伸至十几米，也不会对测量产生影响。
二、特点
● 响应速度快
● 修正了HS1101LF的非线性
● 高、一致性好
● 长期稳定、低漂移
● 低的温度系数
● 探头与主电路设计，方便更换
三、应用领域
● 加湿、机
● 食品存储
● 暖通空调
● 厂房、仓库
● 湿度调节器
● 工业自动控制
……
四、技术数据
电源供电 供电电压 DC 10…35V（RL=0Ω）
消耗电流(0…5/10V) < 8mA（RL ≥ 10KΩ）
偏置电流(4…20mA） 4mA（24Vdc，RL≤ 500Ω）
频率（AC24V） 50/60Hz
模拟输出 负载特性
4...20mA RL ≤ 500Ω[1]
湿度参数 传感器 HS1101LF
测量范围[2] 0…100%RH
测量(25℃时)
35…80%RH &plun;3%RH
10…95%RH &plun;5%RH
温度系数(0...50℃) 0.05%RH/℃
长期稳定性 < &plun;1%RH/Year(洁净空气中)
滞后效应 < &plun;1.5%RH
响应时间(33%RH...75%RH) < 10s
温度参数 传感器 pt1000 (cl B,DIN EN 60751)
测量范围 -20...85℃
测量
-20...40℃ &plun;0.5
40...85℃ &plun;0.8
环境条件 工作环境 -20...85℃/0…100%RH(不凝露)
存储环境 -40...85℃/0…100%RH(不凝露)
外 壳 材料颜色 ABS/灰色
重 量 包括包装 < 300g
[1] 负载电阻应满足关系式：10Vdc+RL&tim;0.02＜Vcc＜35Vdc。
[2] 湿度测量范围与温度有关，SHTF1-05X系列变送器的测量范围主要依赖于HS1101LF的性能，高温时测量范围下降，典型关系如下图：
五、型号说明
型号 变送输出
SHTF1-05I 4...20mA(两线制)
订购时，请注明产品名称、型号、温度范围和安装方式。温度范围可在-20...85℃之间任意调整，安装方式分管道安装和墙面安装两种。
如：温湿度变送器SHTF1-05I，0…50℃，管道安装。
SHTF1-05X系列变送器也可配置成单温度或单湿度输出，
如：单湿度变送器SHF1-05I，墙面安装。
若有其它要求，请与我司业务人员联系。
六、工程注意事项
1. 电源选择
为给变送器提供电源，需要一个弱电变压器，或者一个直流开关电源。变送器的额定电压为AC 24V或DC 24V，电流型只能直流供电。具体的电压范围请参阅技术数据部分。
2. 电缆布线
在铺设电缆时，须意识到电缆并排铺设长度越长、间距越小，受到的电磁干扰越大。在有EMC问题的环境中，应使用屏蔽护电缆。
变送器的传输距离与电缆的材质和截面积有关，电压型信号不能过50米，如需要远距离传输时应选用电流型4…20mA传输。
3. 静电保护
静电放电（D）可能对电子电路造成或潜在的损害。变送器针对它们可能出现的情况采用了适合的D保护措施。但是，在接触、拆卸或在变送器壳体内任何物体时都有可能由于带入静电而损坏变送器。
为您本身不带入高的静电电压，正确的操作过程是：
●在接触内部电路板前将自身接地到设备底座，或用电缆将自身接地。如果没有以上条件时，在接触电路板前，用一只手接触到设备底座的地线上，目的是将自身的静电放完。
● 尽量不将身体接触到内部电路板的导电线路上。
七、安装注意事项
变送器应安装于通风较好的位置，避免周围环境有发热物体，
这将有可能影响温度的测量。另外，如果周围环境有较强的电磁干扰（如电机）源，变送器应远离干扰源安装。

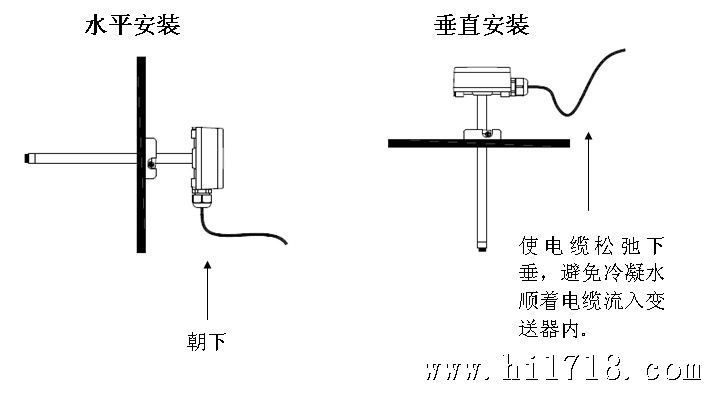

安装方法：先固定法兰，然后将探头伸入合适深度，拧紧法兰螺丝，使法兰与探管固定即可。管道安装可水平或垂直安装，水平
安装时应使电缆出线端朝下，垂直安装时应使电缆稍微松弛下垂。墙面安装时应使探头与地面平行，或者探头朝下，以减少自热对测量的影响。
