供应HDMI线,高清视频线,mini多媒体线可订做

Product Description:

产品说明:

● Rated temperature:80℃

● 额定温度:80℃

● Rated voltage:30V

● 额定电压:30V

● Reference standard:High Definition Multimedia Interface
   Specification Version 1.4

● 标准:HDMI 1.4版本.

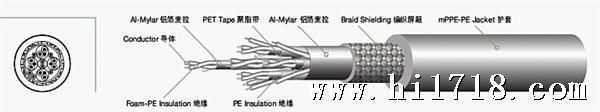

● Stranded / Solid Tinned copper or Silver or tin plated tin-

  copper alloy conductor
  conductor of data pair:34~42AWG

● 导体使用32~42AWG绞合/单根镀锡铜丝
  或镀银/镀锡铜合金.

● Insulation: PP or FEP or PFA

● 缘使用PP或FEP或PFA.

● Over 85% coverage tinned copper braid shield

● 镀锡软铜丝编织屏蔽

● Lead-free PVC or FRPE jacket

● 无铅PVC或耐燃聚乙烯护套.

● Pes UL VW-1 & CSA FT1 vertical flame test.

● 通过UL VW-1及CSA FT1垂直耐燃测试.

Application:

应用:

● HDMI Supports high-definition video,plus multichannel

 dial audio on a single cable

● HDMI支持高解像电视,和把多声道数码

 音频及视频传输集中在一根电缆上进行.

● HDMI provides a dial audio and video interface between
  any source, such as mobile telephone,DV,Dial Cameras
  and a computer.

● HDMI能作为电脑与手机,DV,数码相机间
  的视像及音频传输截面.

Electrical performance:

电气性能:

● Differential Impedance(20℃):100&plun;10 (A)

● 特性阻(20℃):100&plun;10 (A)

● Propagation delay skew: with pair:≤112ps/m (A)
                  between pair:≤1.78ns/m (A)

● 差:  对内:≤112ps/m (A)
           对间:≤1.78ns/m (A)

● Attenuation:     Frequency          Attn. (dB)   (A)
             300KHz-825MHz           ≤5
            825MHz-2.475GHz          ≤12
           2.475GHz-4.125GHz          ≤20
          4.125GHz-5.1GHz             ≤25

● 衰减:    频率        衰减. (dB)  (A)
      300KHz-825MHz       ≤5
      825MHz-2.475GHz      ≤12
      2.475GHz-4.125GHz     ≤20
      4.125GHz-5.1GHz       ≤25

● Far End Cross-Talk: ≤-26 dB (A)

● 远端串音: ≤-26 dB (A)

● Differential Impedance(20℃):100&plun;10 (B)

● 差模阻(20℃):100&plun;10 (B)

● Common Impedance(20℃):30&plun;6 (B)

● 共模阻(20℃):30&plun;6 (B)

● Propagation delay skew: with pair:≤111ps/m (B)

● 差:  对内:≤111ps/m (B)

● Attenuation:        Frequency      Attn. (dB)   (B)
                300KHz-10MHz       ≤1.6
              10MHz-100MHz         ≤5.0
             100MHz-200MHz         ≤7.1

● 衰减:      频率      衰减. (dB)  (B)
       300KHz-10MHz     ≤1.6
      10MHz-100MHz      ≤5.0
     100MHz-200MHz      ≤7.1
