U充电器【裸机】 1.9元
U充电器【带包装】 2元
充电器的工作原理
市电交流电压100~240伏电压输入，经二管整流电解电容滤波，从而变成平稳的直流电压输入至变压器进行变压。在此同时PWM电路产生开关振荡，由IC供电电路提供为IC供电维持持续开关工作，依据光电耦合反馈数据送至调整电路，开关管通过调整电路进行控制自身的占控比或频率来实现变压器输出稳定的电压。经变压器变换成的适合用电器所需的高频率交流电压经过整流、滤波电路输出，经高稳压IC进行取样与内部所产的的标准基准电压进行对比。当电压出现异常时通过经稳压IC基准电压对比后控制光电耦合器反馈回调整电路，经过压及恒流电路输出而高的稳定的平稳的直流电压为用电器供电。

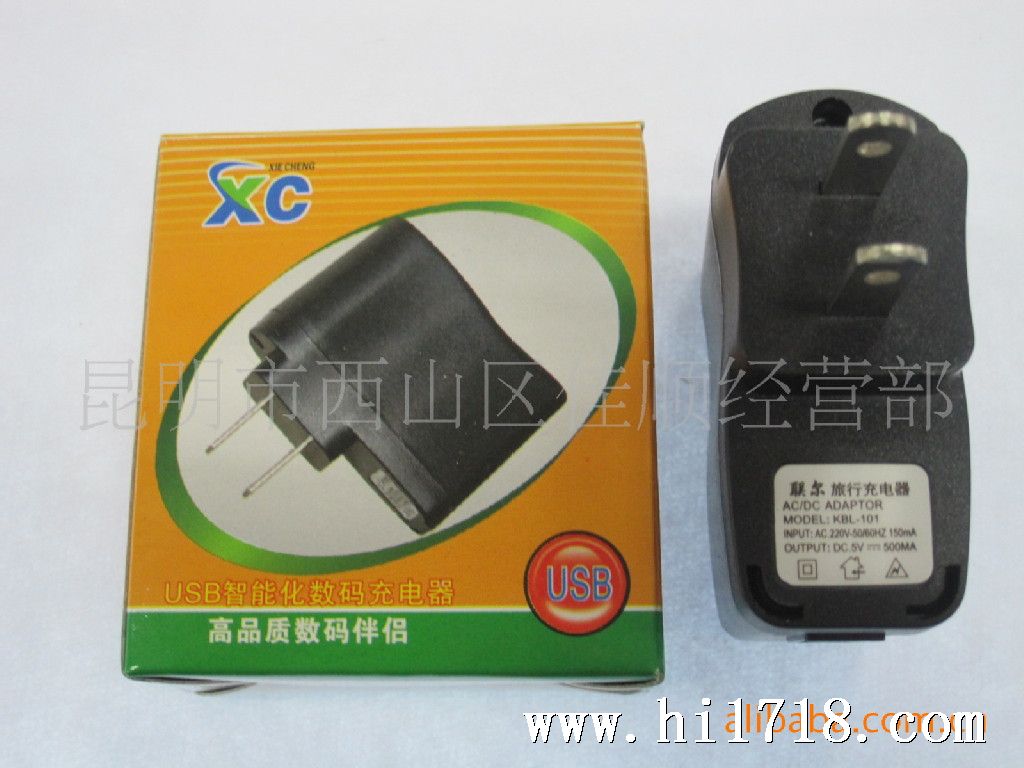

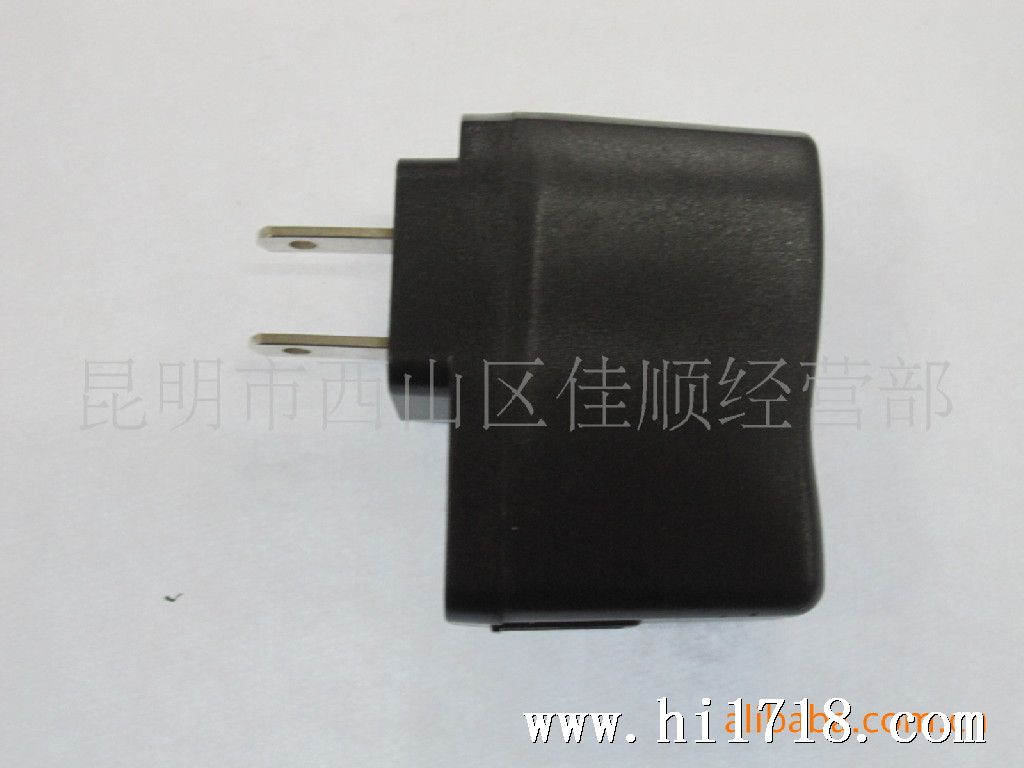

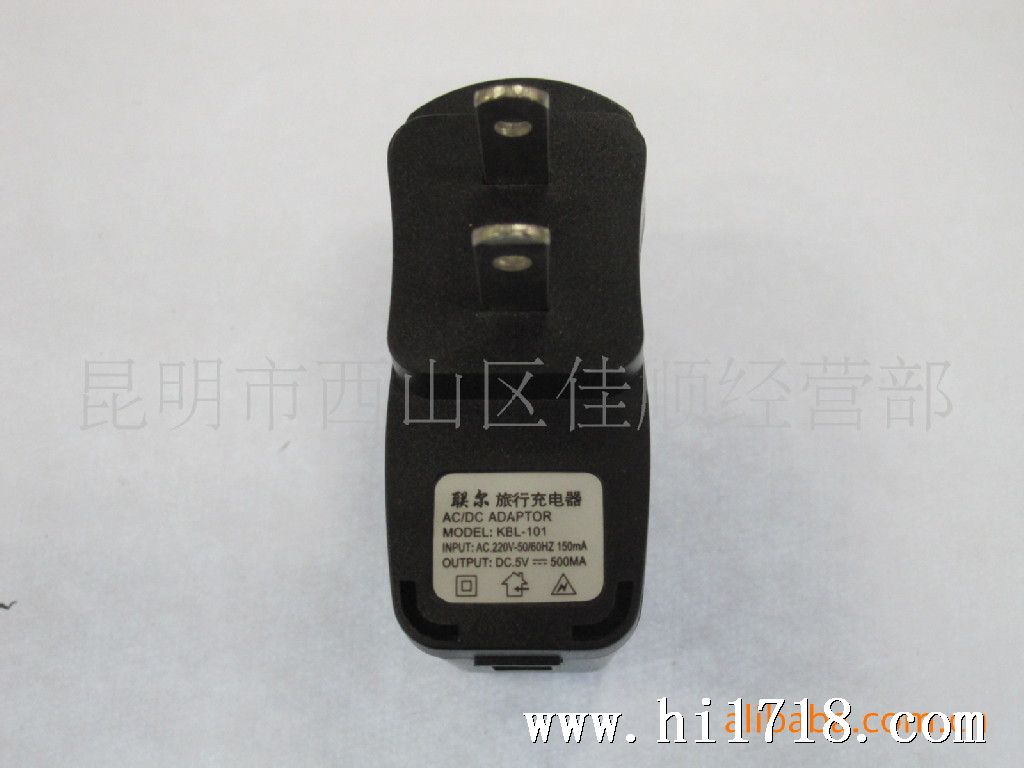

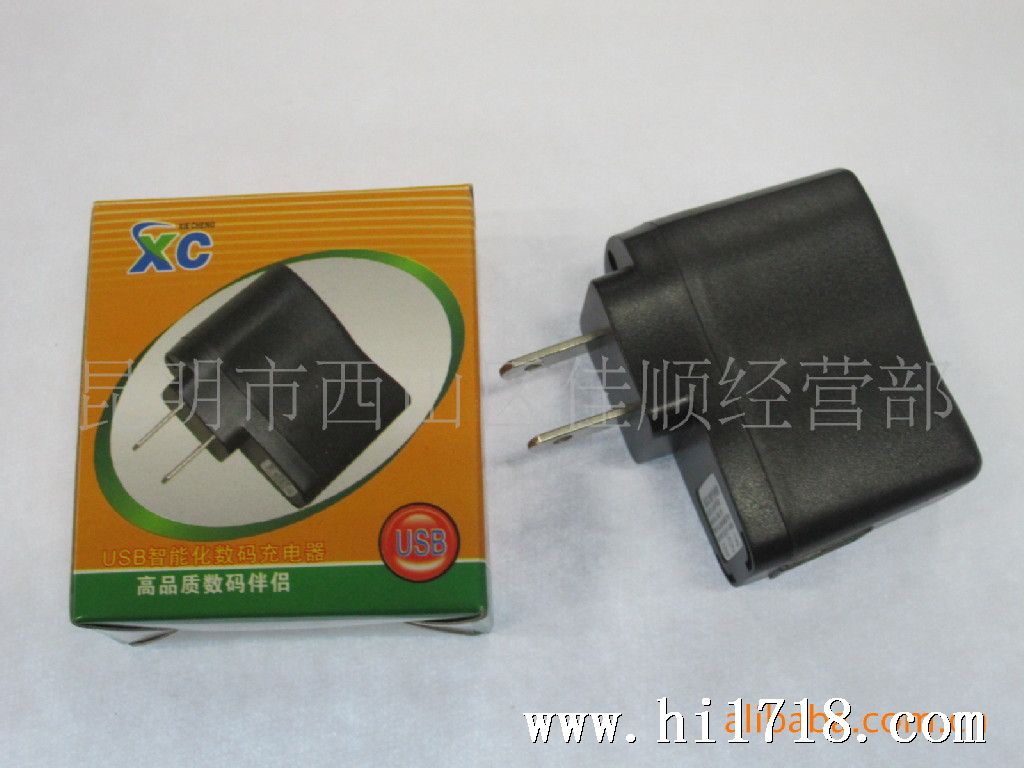

图片展示：
U 5V 500MA充电器，输入：AC110-240V 50/60HZ,输出：DC5V 500MA ；
具体参数：
产品特色：采用固定频率控制电路，具有限流，限压，过温，短路保护功能；空载及待机功率消耗合CEC IV,绿色电源标准；
性：高压测试3000Vac 60S 5MA;缘阻：7min;工作温度：0-50ºC;储存温度：-40-80ºC；
产品系列：输入：AC100-240V 50-60HZ,输出：D.5-6V 450-800MA.
颜色：黑色
产品使用：移动电话，MP3，MP4，数码产品，小家电等；
售后：产品保修1年，产品本身质量问题10天包换，人为损坏保修，客户储存不当造成的产品质量问题不保修
