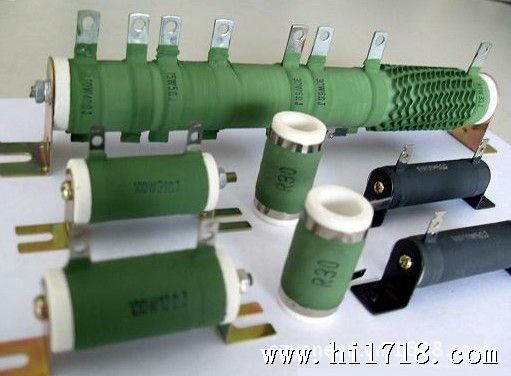

绕线电阻
绕线电阻是用镍铬线或锰铜线、康铜线绕在瓷管上制成的，分固定式和可调试两种。
绕线电阻器的特性
1.不燃性绕线涂装电阻器 2.耐高压冲击
3.散热快
4.短时间过负载性能好
5.低杂音
6.阻值经年无变化
7.误差范围：&plun;5%, &plun;2%, &plun;1%
8.功率范围：1/2W ~ 10W
绕线电阻器的优缺点
联系人：赵斌 经理 电话：
邮箱： 网址：www.yanenn.cn
地址：广东省深圳市宝安区石岩镇塘头新村工业区A楼
优化的浪涌性能源自这些电阻产品的绕线设计，其中的高纯度陶瓷基板与焊接在末端上的干涉配合(interference fit)端盖组装在一起。而后电阻组件将绕在基板上并焊接到端盖上。这样能够经受与开启、放电或外部浪涌相关的高浪涌状况，从而改进性、节省PCB空间并减少额外组件需求。
额定功率为2W的WHS2组件是市场上的同类小尺寸电阻，提供0.9至5.8J的额定浪涌能量。额定功率为3、5、7W的型款现已供货，它们的电阻值330Ω，获得60J的额定能量。10W型款电阻目前正在开发阶段，在更广泛的功率和电阻范围上提供比竞争产品更好的性能。而且，通过采用半径、门柱、针脚和D Z形引脚的更多选择，设计人员可获得更大的灵。
新电阻均受益于UL94-V0 耐燃性缘涂漆，具有-55°C至+155°C的宽泛工作温度范围。这些电阻采用标准卷轴式包装，合RoHS标准无铅产品要求。
全系列的WHS 电阻产品将通过TT electronics 的分销合作伙伴 Mouser 和 e络盟于 (中国地区在2月下旬) 提供。

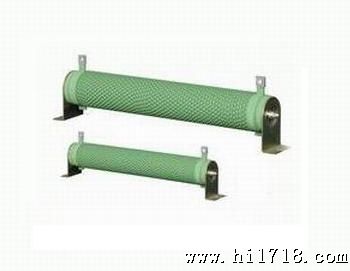

大功率波纹线绕电阻RXW-150W表面分平绕和立式波纹，立式波纹有利于散热，减低寄生电感, 主要用于电梯、起重机、轧机、拉丝机、离心机、负载测试等。具有以下特点：
○过负荷能力强，热稳定性好，使用寿命长
○采用、阻燃并缘的无机涂料（油漆），保护电阻丝不被氧化，延长使用寿命
大功率波纹线绕电阻RXW-150W的阻值范围为0.33~22K，阻值为5%或10%，市场参考价30元/支。
降功耗曲线图
绕线电阻器的优点：阻值高，工作时噪声小、稳定，温度系数小，能承受高温，在环境温度170℃下仍能正常工作。
绕线电阻器的缺点：体积大、阻值较低，大多在100KΩ以下。另外，由于结构上的原因，其分布电容和电感系数都比较大，不能在高频电路中使用。
线绕电阻器的应用
绕线电阻器主要用来在低频交流电路中发挥降压、分流、负载、反馈、转能、匹配等作用，或在电源电路中起到吸收器和分压器的作用，也可用作震荡回路和变压器内衰减调整及脉冲形成电路中的分流器。此外，也可用于整流器中滤波级电容器的放电和消火花。同时可广泛应用于家电、设备、汽车行业、铁路、航空、设备仪器等领域。
联系人：赵斌 经理 电话：
邮箱： 网址：www.yanenn.cn
地址：广东省深圳市宝安区石岩镇塘头新村工业区A楼
手机充电器为什么要用绕线电阻?
线绕电阻数值，从理论上说，除非是做充电器输出电压基准外，一般的充电器用线绕电阻，楼上各位的观点不敢苟同，手机充电器电路为PS开关电源电路，高电压端信号产生电路的要求很高，不可能采用线绕电阻，否则会导致自激，而影响震荡频率，从而使输出波动较大，只有低电压端的采样基准电路可能会用线绕电阻……一个手机充电器电路不是什么高电器，不需要把PCB板的容和感计算进去，而且，开关电源本身波动就很大，一个线绕电阻的滤波作用是微乎其微的……
