1、产品简述
瞬态电压抑制器（TransientVoltageSuppressor）简称TVS管，TVS管的电气特性是由P-N结面积、掺杂浓度及晶片阻质决定的。其耐突波电流的能力与其P-N结面积成正比。TVS广泛应用于半导体及敏感器件的保护，通常用于二级电源和信号电路的保护，以及静电等。其特点为反应速度快(为ps级)，体积小，脉冲功率较大，箝位电压低等。其10/1000μs波脉冲功率从400W～30KW，脉冲峰值电流从0.52A～544A；击穿电压有从6.8V～550V的系列值，便于各种不同电压的电路使用。硕凯电子：htttp://www.socay.com

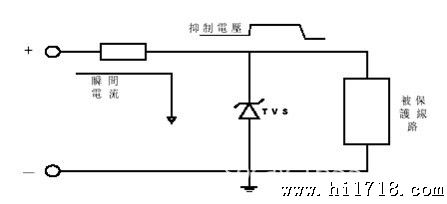

2、工作原理
器件并联于电路中，当电路正常工作时，它处于截止状态（高阻态），不影响线路正常工作，当电路出现异常过压并其击穿电压时，它由高阻态变为低阻态，给电流提供低阻导通路径，同时把异常高压箝制在一个水平之内，从而保护被保护IC或线路；当异常过压消失，其恢复至高阻态，电路正常工作。

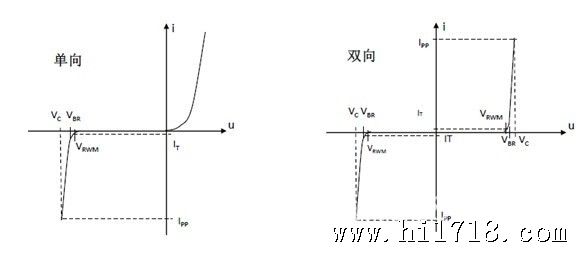

3、特性曲线
4、主要特性参数
①反向断态电压(截止电压)VRWM与反向漏电流IR：反向断态电压(截止电压)VRWM表示TVS管不导通的电压，在这个电压下只有很小的反向漏电流IR。
②击穿电压VBR：TVS管通过规定的测试电流IT时的电压，这是表示TVS管导通的标志电压（P4A、P6B、1.5C、P4KE、P6KE、1.5KE系列型号中的数字就是击穿电压的标称值，其它系列的数字是反向断态电压值）。TVS管的击穿电压有&plun;5%的误差范围（不带“A”的为&plun;10%）。
③脉冲峰值电流IPP：TVS管允许通过的10/1000μs波的峰值电流（8/20μs波的峰值电流约为其5倍左右），过这个电流值就可能造成性损坏。在同一个系列中，击穿电压越高的管子允许通过的峰值电流越小。
④箝位电压VC：TVS管流过脉冲峰值电流IPP时两端所呈现的电压。
⑤脉冲峰值功率Pm：脉冲峰值功率Pm是指10/1000μs波的脉冲峰值电流IPP与箝位电压VC的乘积，即Pm=IPP*VC。

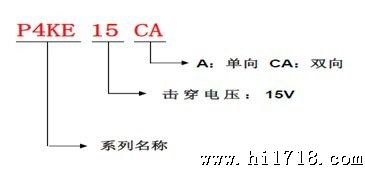

5、命名规则

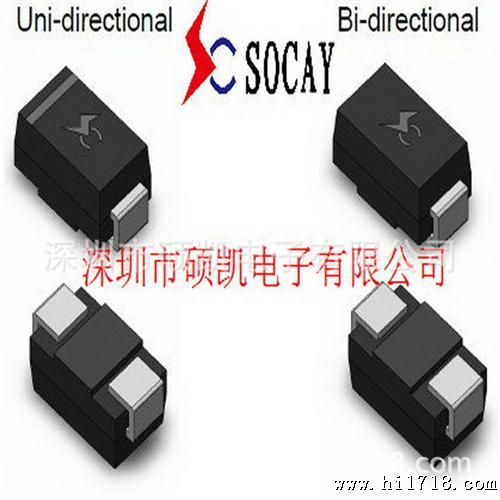

6、封装及分类
贴片型：
①DO-214AC/A：AJ(400W)P4A(400W)
②DO-214AA/B：BJ(600W)P6B(600W）
③DO-214AB/C：CJ(1.5KW)DJ(3KW)1.5C(1.5KW)5.0DJ(5KW)
引线型：
①DO-201AL/DO-41：P4KE(400W)
②DO-204AC/DO-15：P6KE(600W)SA(500W)SAC(500W，50pF，&plun;10%)
③DO-201AE：1.5KE(1.5KW)LCE(1.5KW，100pF)
④P600：3KP(3KW)5KP(5KW)15KPA(KW)20KPA(20KW)30KPA(30KW)
它的封装形式有贴片型与轴向引线型两大类。
备注：
①红色字体的系列表示其命名中后面的数值表示击穿电压，其他系列表示的是截止电压。
②蓝色字体是TVS管的两个低电容系列，括号内表示其瞬态功率及电容值，其中SAC系列中的&plun;10%表示其截止电压的，其他系列的都为&plun;5%。
7、产品特点
优点:
①响应速度快（为ps级）
②击穿电压有从6.8V～550V的系列
③钳制电压比较准确
缺点:
①结电容比较大（十几pF~几百nF）
②通流量小（0.52~544A）
8、选型与应用
①TVS管使用时，一般并联在被保护电路上。为了限制流过TVS管的电流不过管子允许通过的峰值电流IPP，应在线路上串联限流元件，如电阻、自恢复保险丝、电感等。
②击穿电压VBR的选择：TVS管的击穿电压应根据线路工作电压UM按公式：VBRmin≥1.2 UM 或VRWM ≥1.1 UM 选择。交流：UM=1.414Uac,如，对于220V的交流电，其UM=1.414*220=311（V）；直流：UM=Udc
使用指导：
①脉冲峰值电流IPP和箝位电压VC的选择：当TVS管单独使用时，要根据线路上可能出现的浪涌电流来选择IPP合适的型号。当TVS管作为第二级保护时，一般用500W～600W的就可以了。要注意的是，此时的箝位电压VC应不大于被保护设备所能耐受的浪涌电压（电压）。

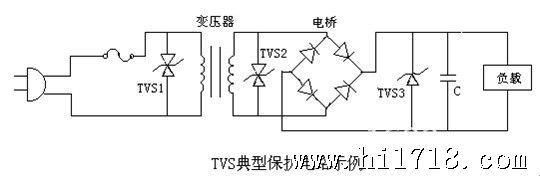

②用于信号传输电路保护时，要注意所传输信号的频率或传输速率。信号频率（传输速率）≥10MHz（/s）时，Cj应≤60pF；信号频率（传输速率）≥100MHz（/s）时，Cj应≤20pF。当信号频率或传输速率较高时，应选用低电容系列的管子。当低电容系列仍满足不了要求时，就应把TVS管接到二管组成的桥路中，以降低总的等效电容，传输信号频率。如下图所示的电路，传输频率可达20MHz以上。
•TVS1对整个电路（包括变压器）进行保护。
•TVS2对其后的电路（除变压器外的整个电路）提供高度的保护。由于变压器的物理性质有如一个大的串联电阻，当受到浪涌冲击时，断路的机会很少。
•TVS3对负载提供的保护。在此采用的是成本较低的单TVS二管。若电路中只采用TVS3，电桥因没有TVS的保护，电桥应采用较高电压及电流比值的器件，以损坏。
