一、 概述
SHTQ2-02系列壁挂式温湿度变送器,选用热电阻Pt1000和电容型湿度传感器HS1101LF设计,具有良好的长期稳定性、低迟滞、耐湿、响应速度快等特点。
SHTQ2-02系列变送器温度调理电路采用对称双恒流源作为激励源,线性输出,且干扰能力强。湿度调理电路以一颗晶体振荡器分频后作为振荡基频,使得器件老化现象以及温度漂移降到,了变送器的长期稳定。
介于壁挂式变送器温度容易受到自热的影响,SHTQ2-02系列变送器在设计上使敏感元件与主电路机械隔离,程度上降低了自热对温度的影响,使得测量值更接近环境值。
二、特点
■低功耗设计,自热小
■ 高、一致性好
■ 纯模拟电路,响应速度快
■ 长期稳定、低漂移
■价格低廉,
■插拔式端子,安装方便
三、应用领域
一般应用于室内洁净环境中,如:
■洁净车间
■温室大棚
■ 实验室、医院、图书馆
■ 制药、造纸、食品和电子行业的存储和生产设施
……
四、技术数据
电源供电 供电电压范围
4…20mA DC 12…35V(RL=100Ω)
偏置电流(4…20mA) 4mA(24Vdc,RL≤ 500Ω)
频率(AC24V) 50/60Hz
模拟输出 负载特性
4...20mA RL ≤ 500Ω[1]
湿度参数 传感器 HS1101LF
测量范围 0…100%RH
测量(25℃时)
35…85%RH &plun;3%RH
10…95%RH &plun;5%RH
温度系数(0...50℃内) 0.05%RH/℃
长期稳定性 < &plun;1.0%RH/Year(无污染)
滞后效应 < &plun;1.5%RH
响应时间(33%RH...75%RH) 约10s(流动空气中)
温度参数 传感器 Pt1000(DIN EN 60751,B级)
测量范围() -20...80℃
测量
0...50℃ &plun;0.5℃
50...80℃ &plun;0.8℃
-20...0℃ &plun;1.0℃
环境条件
工作环境 -40...85℃/0…100%RH(不凝露)
存储环境 -40...85℃/0…100%RH(不凝露)
外 壳 材料颜色 ABS/乳色
重 量 包括包装 < 300g
[1] 负载电阻应满足关系式:10Vdc+RL×0.02<Vcc<35Vdc
五、型号说明
S |
HT |
Q2 |
-02 |
I |
B |
公司 标识 |
变送类型
温湿度一体 |
外壳类型
壁挂式2 |
传感器类型
Pt1000 + 湿敏电容 |
输出信号
4...20mA
|
温度范围
-20...80℃
|
例如:SHTQ2-02-IB
表示:壁挂式温湿度变送器,4...20mA输出,温度范围-20...80℃。
如果需要其他温度温度范围,订购时请注明,温度范围可以在-40...85℃之间任意调整。
如需其它信号输出,请与我司业务人员联系。

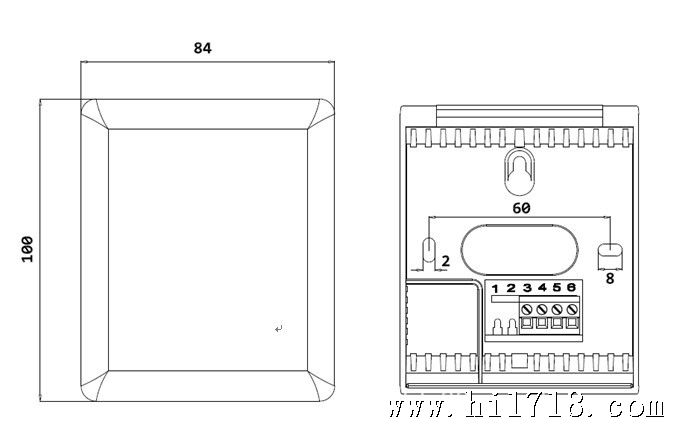

六、尺寸(mm)
