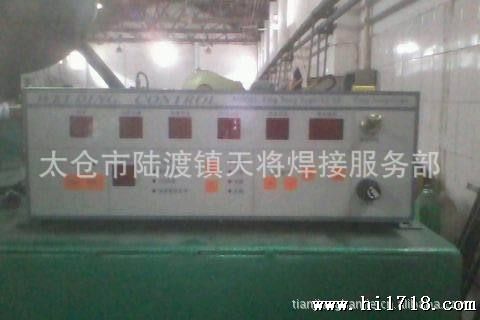

微 电 脑 時 间 控 制 器 使 用 说 明 书
2.各顯示器的動作功能
２－１ 選擇：
波道數的選擇，本控制器可選擇１５組的溶接條件，動作中一直顯示著目前的波道數，波道的選擇請按２－８項中的＋、－鍵。
２－２ 初期加壓：
初期加壓時間調整的功能是啟動開關踏下後電磁閥動作，電極開始下降到開始通電的這一段時間稱為初期加壓，因為被溶接物要有充分的加壓力才能通電溶接，否則會產生很大的火花及焊接不良。初期加壓時間調整太短無法得到溶接效果或產生很大的火花。初期加壓時間調整太長則會使得溶接速度變慢。
２－３ 通電時間：
實際實行通電的時間，通電時間的長短，依被溶接物型狀、板厚、材質要調整出適當的溶接時間，時間太長會溶壞被溶接物，時間太短則溶接強度不夠（需配合電流調整使用）。
２－４ 保持加壓：
保持加壓時間調整的作用是當溶接完畢後到電極開始上升的這一段時間，時間太短則會因鍛壓的時間不足而使溶接強度變弱，時間太長則工作速度會變慢。
２－５ 開放時間：
連續點焊時才會使用，單點焊接時不作用，當焊接完畢後電極上升到下一回電極開始下降的這一段時間，時間太短則工作物尚未移至下一點前電極就已經下降，則無法焊接，時間太長、工作速度會變慢。
２－６ 電流調整：
電流調整的作用，數字“９９”為的溶接電流，數字“００”為小的溶接電流、電流調整的大小要因被溶接物的型狀、板厚、材質而有所不同，須要適當的調整才能達到的焊接效果，（電流大小要配合通電時間調整使用）。
註：要得到的焊接結果為電流較大通電時間較短。
微 電 腦 時 間 控 制 器 使 用 說 明 書
２－７ 波頭控制：
開始通電時，溶接電流由小到達正常溶接電流的時間，“００”時沒有波頭控制的功能，一開始通電就是“電流調整”所設定的電流強度，數字“０９”為電流上升率慢的時候，要配合被溶接物的特性適當的調整或磨光鐵板可相對減少。
２－８ 選擇＋、－：
切換波道數用按“＋”鍵則選擇加一按“－”鍵，則選擇減一，選擇改變後其它設定的數字和條件也會一齊改變。
２－９ 上、下、左、右方向鍵：
切換各項條件設定。於切換各項條件時，會出現閃爍之現象，再加以改變其數值，以”＋”加值，”－”減值設定。
２－１０ 連續：
按一下指示燈亮，表示可連續動作，再按一下指示燈不亮，表示為單點操作。
按 |
按 |
按 |
２－１１ 熔接、加壓、試驗：
其按鍵為循環式，即熔接 → 加壓 → 試驗 → 熔接。熔接指示燈亮，表示可施行焊接。加壓指示燈亮，表示為只作加壓動作與無焊接動作。試驗指示燈亮，表示為試驗動作並無焊接。
２－１２電源開關：
控制用的電源開關。
２－１３保險管：
控制箱的保險管，請用3A規格。
２－１４啟動Ⅰ、啟動Ⅱ：
設定足踏開關為其他波道(請先將PC板上DSW第6腳切到”ON”)，充份利用15組波道。
範例1：將選擇切至 並按下啟動使其指示燈亮，
則足踏開關1，即會執行03之波道，
足踏開關2，即會執行05之波道。
範例2：將選擇切至並按下啟動使其指示燈亮，
則足踏開關1，即會執行07之波道，
足踏開關2，即會執行11之波道。
２－１５ 異常顯示區
3. 規 格
(1)溶接電源：AC220V 50/60HZ &plun;10％。
(2)控制電源：AC110V由溶接電源取得。
(3)控制方式：同期它勵式S.C.R觸發相位。
(4)條件數：15條件。
(5)加壓系統：二系統 AC110V出力電流1A。
(6)條件設定：
