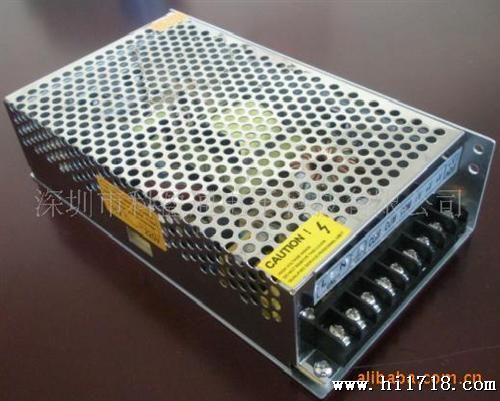

铝外壳开关电源(60W)
特 点：
1、采用国际的PWM控制技术，绿色、、质量更稳定。
2、宽电压输入设计，适用于电压标准
3、内置EMI滤波器，减少对的干扰，干扰性能好。
4、软启动电路设计、降低对冲击
4、输出电压纹波小，工作效率高
5、转换效率高，工作温度低，使用寿命长。
6、自带过压、过流、短路保护功能。
7、100%的满负载老化测试，质量更。
8、体积小重量轻，便于运输、安装。
9、1年的质量保修期。
10、可根据客户要求，研发各电压、电流参数。
应用领域：
1、产品可适用路灯、草坪灯、日光灯、LED照明
2、护栏管装饰LED灯、LED灯具、灯条、显示屏、广告屏
3、机电设备、安、空气净化器
4、液晶显示器、数码产品和仪器类等产品
120-150W 技术参数表 直流输出电压 5V 12V 12V 24V DCoutput voltage 输出电压容差 &plun;1% &plun;1% &plun;1% &plun;1% Output voltage tolerance 额定输出电流 30A 10A 12.5A 5A Output current 输出电流范围 0～30A 0～10A 0～12.5A 0～5A Output current range 纹波及噪音 150mVp-p 180mVp-p 150mVp-p 180mVp-p Wave and ise 负载稳定度 &plun;0.5% &plun;0.5% &plun;0.5% &plun;0.5% Load stability 直流输出功率 150W 120W 150W 120W Ouput power for DC 效率 >76% >81% >81% >83% Efficiency 直流电压可调范围 4.5-5.5V 11.5-12.5V 11.5-12.5V 23.5-24.5V Adjustable range for DC voltage 输入电压范围 90～132VAC/180～264VAC由开关选择47-63Hz;254-370VDC Input voltage range 90～132VAC/180～264VAC seleed by withch 47-63Hz;254-370VDC 输入电流 3A/115VAC 2A/230VAC Inputcurrent 冲击电流 冷启动12.5A/115VAC 20A/230VAC AC Inrush current Cold start current 12.5A/115Vac 20A/230Vac 漏电流 ＜3.5mA/240VAC Leakage current 过载保护 105%～150%类型：切断输出 复位：自动恢复 Overload proeion 105-150%hiccup mode auto-recovery 高温保护 RTH3≥650C-700C风扇起动，≤550C风扇关闭，≥800C-850C切断输出（5-15V）-（限于24-48V） High temperature teion RTH3≥650C-700C Fan up，≤550C Fan Close，≥800C-850C Off out（5-15V）-（Only24-48V） 启动、上升、保持时间 200ms,50ms,20ms Setup, rise hold up time 耐压性 输入输出间：1.5KvAC输入与外壳；1.5KvAC输出与外壳；0.5KvAC Withstand voltage 1min I/P-O/P 1.5KV I/P-FG 0.5KV O/P-FG 0.5KV 1min 隔离电阻 输入输出间，输入与外壳，输出与外壳：500VDC/100MΩ Isolating resistor 1min I/P-O/P， I/P-FG ， O/P-FG：500VDC/100MΩ 工作温度、温度 -10℃～+50℃,20%～90%RH Working temperature 存储温度、温度 -20℃～+85℃,10%～95%RH Storage temperature 外形尺寸 199×98×42mm Size 重量 0.65Kgs Weight/packing 标准 GB4943 UL60950-I EN60950-I Safety standards EMC标准 GB9254 EN55022 cl A EMC standards 备注 1.参数在末指明时,都是230VAC电压输入,额定负载和25℃条件下测量所得值. 2.容差是电压设定误差、电压调整率和电流调整率之总和。 3.纹波和噪声电压是在20MHz带宽示波器带12英寸双绞线末端加0.1μ和47μ电容时测得。
