FDB - 2型数字峰值电流变使用说明书
1 概述
FDB型数字峰值电流表用于测量50Hz工频电路的电流峰值，量程为5A值，配以电流互感器可以测量各种试验电流。采用数字显示，显示峰值也可显示等效值，便于断路器实验时换算实验电流。该表还增加了控制通电0.2秒复位功能。
2 主要技术参数与技术指标
2.1 被测电流频率： 50Hz。
2.2 测量量程： 5A值，显示对应1000。
2.3 测量分辨率： 5mA。
2.4 测量准确度： 0.5级。
2.5 定时控制常闭触头容量： 交流0.5A 220V。
2.6 外形尺寸： 120*60*130mm.
2.7 电源电压： 220V/380V(订货时请说明)。
2.8 功率： 5W。
2.9 重量： 1kg。
3 使用方法
3.1 安装方式
峰值电流表安装孔尺寸：115*55mm.
3.2 显示面板

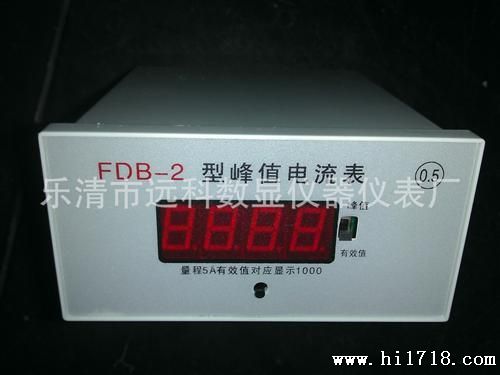

显示面板不知如图（1）所示。
① 3 1/2位LED显示。
② 读数选择开关。置于上档显示峰值。置于下档显示等效值（峰值÷1.414）。
③ 清按钮。
3.3 后面板及接线
FDB-2型数字峰值电流表的后面板及接线如图（2）所示：峰值电流表的后面位12芯接线端子。上排端子为空位。Ui接220V电源，I接电流互感器付边。互感器的付边额定电流为5A值。机内设有0.2秒定是控制由继电器J完成。它的输出为一对常开触点，它控制中间继电器。的常闭触电连接于基础器线圈回路。
控制住电源通断。对于家用断路器可省略中间继电器。K为接通主电源的按钮。当通电0.2秒时J接通，闭合，从而
断开，主电源切断。在及
的线圈两端接阻容吸收器。 R： 100~200Ω， 2W； C：0.1μ 630V。
3.4 电流显示值的换算
峰值表的读数显示为无量纲值，读数1000对应为5A，配用付边额定电流为5A的电流互感器。设In为电流互感器原边的额定电流，则根据读数D计算电流互感器原边电流的公式如下：
In=
当②置于上，上式计算出的是电流峰值；当②置于下，上式计算出的是等效的电流值，它适用于断路器的瞬动试验。
3.5 操作方法
按3.3条方法连线后，接通二次电源，预热3分钟，按清按钮③，读数显示为。准备工作就绪，按图2及图3中的K，接通主电源开始试验。从电流出现开始，测量持续0.4秒。测得的电流峰值被锁定显示。0.8秒自动发出复位信号，使峰值电流表处于接受下测量的状态。测试结束。反复测量时不手动清。
使用时要注意被测电流的大小。被测电流的满量程是5A值，允许载20%，小不得小于1.0A值。若被测电流太小，电流测量准确度降低，定是控制失效。因此，要根据实验电流的大小恰当的选用互感器的变比。
4 包装
仪表包装附件及资料：
1. 峰值电流表1台
2. 安装用附件2件
3. 合格证1份
4. 使用说明书1份
