连锁店客流量计数器_人数计数器_计数器
——基本型：RS485有线、双向客流识别、统计、掉电数据自动保存
一、系统概述:
“WINDRN稳准”牌WINZ-1001系列联网型红外客流计数器采用红外光电模糊识别技术、的R RISC技术，以及红外探测原理的应用，主要包括红外光电发射和接收单元、控制/判断单元，以及数输单元。控制/判断单元由增强的R RISC结构的低功耗8位CMOS微控制器及其外围电路构成；根据模糊识别算法区分、判断是否有人通过；同时利用DSP时序测定技术，判断人体通过方向。

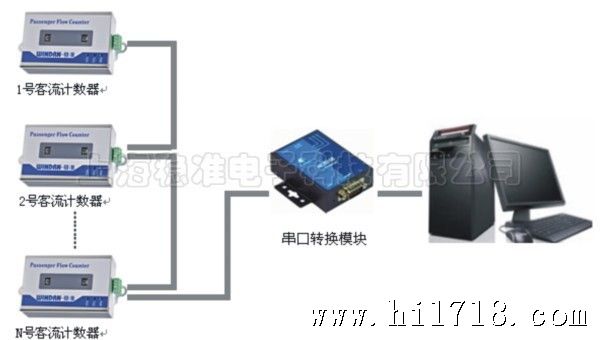

图1：WINZ-1001B联网型红外客流计数器数据通讯联网示意图
二、系统优势和特点
WINZ-1001系列联网型红外客流计数器，是在原有计数器基础上综合了新技术和用户实际需求研发而成，各方面性能均有大，是我司红外客流计数器升级产品。
●采用工业级设计，性能更加稳定；
●采用模糊识别技术+R RISC技术+红外载波+DSP时序测定方式，检测客流数量；
●进出双向分别计数，进出方向可自由设置；实时监控客流进出的时间、数量、客流转化率、人均消费额，以及客流流向规律，控制场内客流数量；
●内嵌历，用户依据实际情况设置设备工作时间（选配）；
●设备内嵌数据存储功能，掉电保存可达10年之久；
●手臂摆动排除技术，彻底解决手臂摆动干扰问题； ●检测距离15米; ●客流数据监控、记录，真正实现联网、脱机一体机；
●探测系统、数据处理系统和通讯系统集于一身，故障机设备自动重启；
●封闭式保密型铝型材外壳设计，客流信息；
●系统员报警功能，控制通道客流的进/出方向、进/出时间、滞留人数；
●单机可监测单独通道，多机组网可监测多个通道或多个异地区域，系统可采用TCP/IP、WIFI无线、GPRS、RS485总线、RS485无线4种传输方式;
●易安装设计，可方便的将设备安装在门框，墙面，立柱或专门的支架的上;
●内置成熟的RS485方式进行数据的传输，可加载中继器，通讯距离;
|
●开放式接口程序允许第三方软件或硬件直接采集客流数据，如：计数器硬件外接LED/LCD，与POS系统、ERP系统结合等。 |
●电源采用8-24V宽电压设计，方便系统集成，并保护设备用电。
三、系统组成：
利用WINDRN稳准联网型红外客流量分析统计系统将各场所关键通道和区域的客流量进行实时监控、分析，具体系统拓扑图如下图2所示：
图2：连锁店红外客流统计系统GPRS、TCP/IP拓扑图
WINDRN稳准联网型红外客流量分析统计系统由“前端”、“传输”，以及“中心”三个模块组成，具体内容那个如下：
1、前端
由WINZ-1001系列联网型红外客流计数器组成，主要安装在需要对客流量进行监控的通道，对过往的客流量进行实时探测、处理，以及运算。
WINZ-1001系列联网型红外客流计数器采用成熟的红外光电模糊识别技术、的R RISC技术，以及红外探测原理的应用，主要包括红外光电发射和接收单元、控制/判断单元，以及数输单元。“控制/判断单元”由微处理器及其外围电路构成；根据模糊识别算法区分、判断是否有人通过；同时利用DSP时序测定技术，判断人体通过方向，从而实现了对通道过往客流量的准确计数。
2、传输
传输的方式主要包括“RS485通讯”、“GPRS通讯”、“TCP/IP通讯”，负责将WINZ-1001系列联网型红外客流计数器采集的数据进行实时传输到WINDRN稳准客流数据管理中心系统；整个系统的传输采用开发的通讯编码格式，从而了整个系统在通讯上的、、稳定，恶意的复制与侦测。
3、中心
中心的“WINDRN稳准客流数据管理中心系统”包括“客流数据采集程序”和“客流数据报表管理系统”。
“客流数据采集程序”主要负责客流数据的采集；“客流数据报表管理系统”主要负责客流数据信息的查询、分析和统计，以及日/周/月/年报表的生成等(具体请详见“五、客流数据报表管理系统”)。
四、技术参数：
●检测原理：模糊识别技术+R RISC技术+红外载波+DSP时序测定方式
●规 格：102mm×69mm×34.5mm
●计数范围：脱机可存储双向人数；联网则无限制；
●组网距离：1200M（800M以内为宜）
●读取时间：≥500MS
●检测宽度：≥6CM
●检测距离：≤15M
●检测间距：≥10CM
●工作温度：-30℃-60℃
●响应速度：≤100MS
●工作电压：8-24V
●工作电流：≤200MA
●消耗功率：≤500MW
●通讯方式：485总线、GPRS、TCP/IP、无线
●波 特 率：9600BPS
●外壳材料：铝型材
●安装方式：壁挂式
五、客流数据管理系统管理系统：
客流采集程序是稳准客流信息采集系统备的后台管理软件，把采集到的客流数据通过网络形式上传到服务器，服务器通过软件对原始数据进行分析。WINDRN客流量采集软件（V2.0版本）可以同时兼容串口通讯和TCP网络通讯数据采集，以及将本地数据库客流数据与远程服务器数据库客流数据进行自动上传。
WINDRN稳准客流数据报表管理系统是WINDRN稳准客流量分析统计系统备的报表管理分析软件， 该系统采用BS结构、以及多用户多权限管理设计，在数据保密性的同时可满足不同管理层人员的实际需求。系统分析报表丰富，用户可根据实际需求进行查询客流数据报表，以及分析数据图表，并可导出EXCEL数据表格功能。
图3：系统登录界面

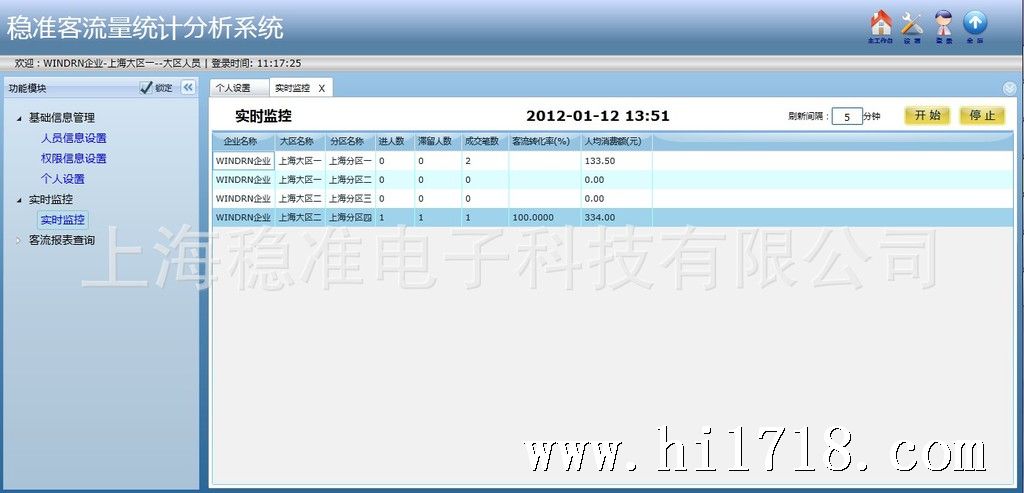

图4：实时监控界面
图5：任意时段各通道分时客流统计界面
图6：月各通道分时客流统计界面
