产品品牌：LOSUN 雷硕

产品用途：照明和显示、指示。例如LED灯、LED手电筒，LED装饰品、LED室外大屏幕、LED滚动字幕广告牌

LED背光源液晶电视、电器、玩具上的LED发光指示灯。

SMD LED产品使用须知

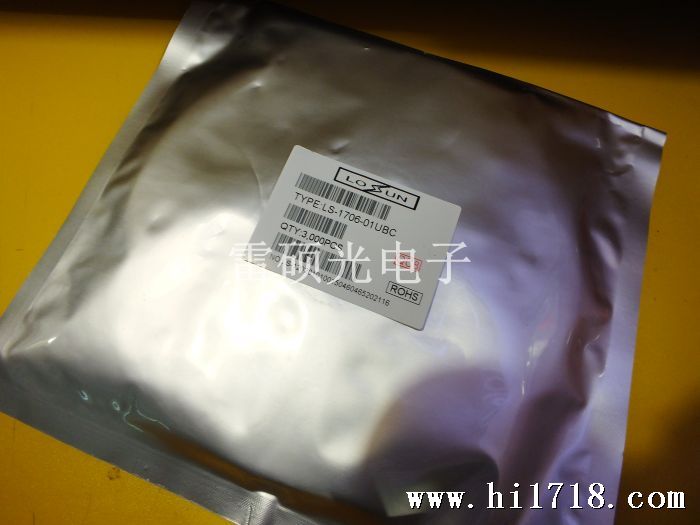

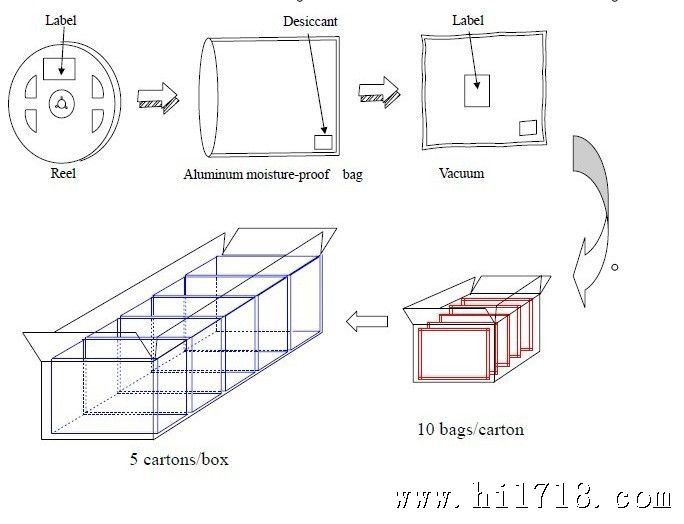

1、为避免产品于运输及储存中吸湿,以铝袋包装潮处理。

　　2、储存条件

　　2.1经铝袋包装保存之产品请于以下条件存放。温度:5~28℃,湿度:60%RH以下。

　　2.2 开封后的处理

　　1) 开封后48hr内于以下环境条件使用(焊锡)温度:5~28℃,湿度:60%RH以下

　　2) 开封后长期不使用的场所,要用潮箱保存,另外再使用的干燥剂放入铝袋内并加以封装,保存条件同2-2.1)同,并于14天内使用。

　　3) 出14天期间,须做以下烘烤处理才可使用(请以限)。

　　烘烤条件:?装带情形下温度:60℃ 时间:90~100hr?产品单体状态下(散装或PCB上) 温度110℃ 时间:10hr

　　3.使用注意事项

　　焊锡条件相关说明

　　1) reflow焊锡注意事项

　　于焊锡时加热用回焊炉等会使树脂局部温度上升,请将温度控制在三、1)项的条件内,操作中不可向其实施加应力以免内部结构损坏,请于操作前确认生产条件再使用。

　　2) 手工焊接作业

　　焊接时请以260℃ 3秒钟内进行,同三、2)一样加工时不可施以应力。

　　3) 清洗一般情况请使用免洗型的助焊剂进行焊锡,在须使用水清洗或于水中用声波清洗者。请先以少量试验确定没有问题再作业。

　　备注:?用声波清洗,件性能可能会受到来自各方参数的影响而产生变异。

　　如:洗凈槽的尺寸,声波能量、时间、板材的大小、料件的扱取方式等,所以开始实施前,先小量的清洗,投入生产线试做没异常后,再予以后续大量的清洗。

　　?因产品体积小,所以以过度的压力会产生破损。

　　?装配后的运输方式,拿取要十分小心。

　　4)请设计对LED不施加逆电压,过电流。

VF代表正向电压，一般小功率led红、黄、橙、黄绿的vf是1.8-2.4v，纯绿、蓝、白的VF是3.0-3.6v。IF是正向电流，一般小功率led的IF都是20mA。
