| 0805产品参数 | 产品特点 |
|
|

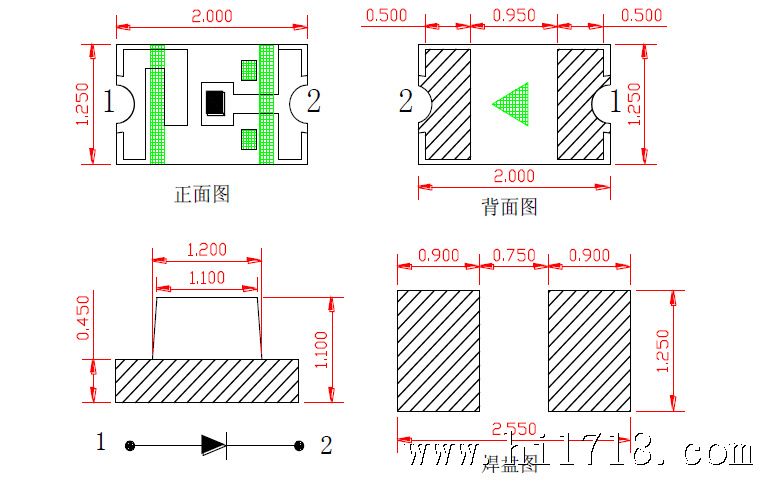

1.外形尺寸 Dimensions
单位（Units):毫米（mm）
LEDD-0805贴片灯珠是目前市面上使用范围为广泛的贴片型LED, 产品广泛应用于：信号（电源）指示灯、按键背光灯，如手机按键背光，汽车音响按键背光、灯饰产品以及用表面贴装结构的电子产品等.
1.过大电流 须运用电阻保护,否则轻微的电压转移将导致大 电流变化(烧坏会发生)。
2.存储
2.1在产品未准备使用前，请不要打开产品潮袋。
2.2在未开封之前应保存在30℃以下，湿度在60%以下的环境中，长保存期为1 年。
2.3打开包装待后，LED 需保存在30℃/40%湿度以下的条件，且须在7 天内使用完。
2.4如果水分吸收性材料(硅胶)已经消失了或发光二管有过了存储时间、烘干处理应采用下列条件。 烘干处理:60&plun;5℃12小时。
3.焊接条件

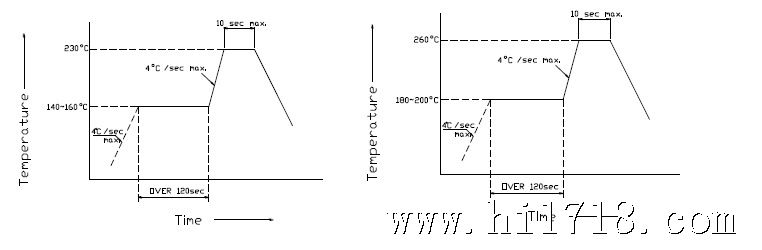

3.1Pb-free回流焊料温度剖面
3.2回流焊不应该过两次。
3.3焊接时请不要重压LED 灯。
3.4焊接后温度未回降到常温时请勿扭曲线路板。
4.手工焊接规范手工焊接时，烙铁温度不高于350℃，每个焊脚焊接时间不过3 秒
回流焊接 | 手工焊接 | |||
有铅 | 无铅 | 温度 | 350°C Max. | |
预热温度 | 140 ~ 160°C | 180 ~ 200°C | 焊接时间 | 3 sec. Max. |
预热时间 | 120 sec. Max. | 120 sec. Max. | ||
峰值温度 | 230°C Max. | 260°C Max. | ||
焊接时间 | 10 sec. Max. | 10 sec. Max. | ||
条件 | 参考下图 | 参考下图 | ||
有铅回焊 | 无铅回焊 | |||
 | ||||
