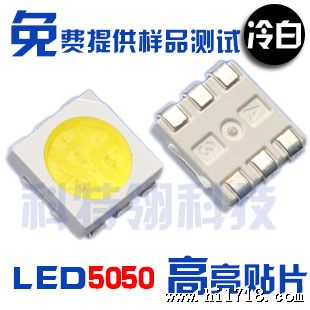

| 5050产品参数 | 产品特点 | | 发光颜色: 冷白色温:8000-10000K尺寸:5.0×5.0mm流明:14-16LM|16-18LM|18-20LM|20-22LM电压:3.0-3.2V半功率角度:120°包装:1000pcs/盘/卷(编带包装)胶体颜色: 黄色 | 发热量小，高亮度低光衰：3000小时平均衰减<2%长使用寿命(过50000小时)点亮(小于100奈秒)优良的静电护工艺合RoHs标准 |
|
| 适用范围 |
LEDD-5050贴片灯珠是目前市面上使用范围为广泛的贴片型LED, 产品广泛应用于：背光源、车载仪表及各类装饰照明以及用表面贴装结构的电子产品等.
 |

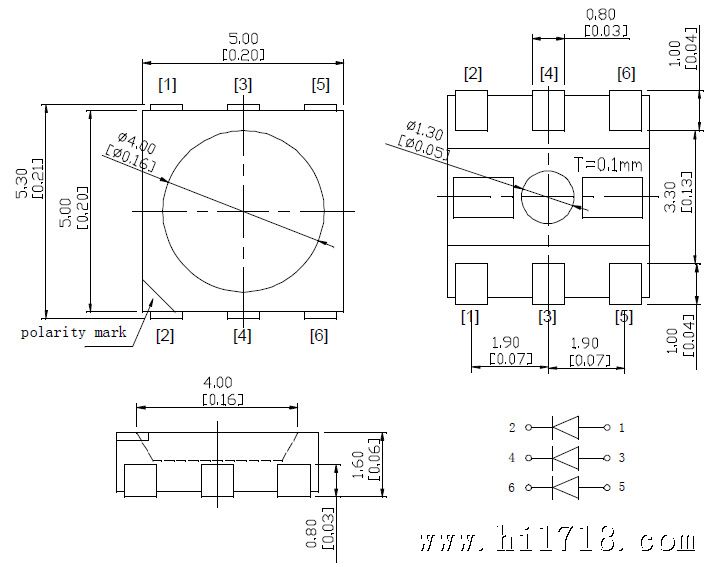

| 5050产品规格图 |
 |
| 5050产品介绍 |
|

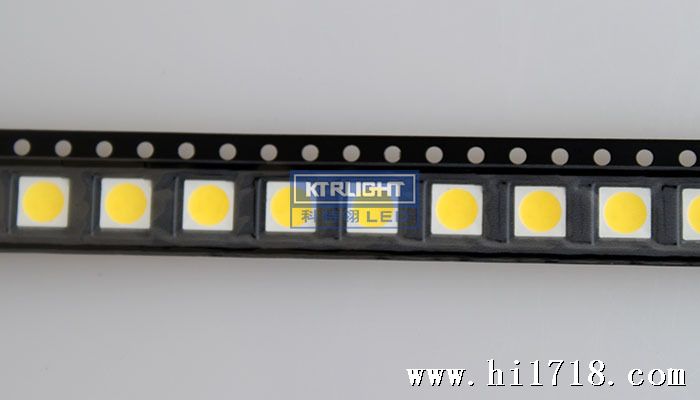

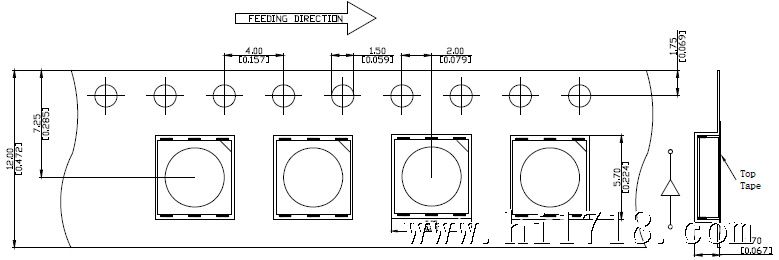

| 5050产品编带图 |

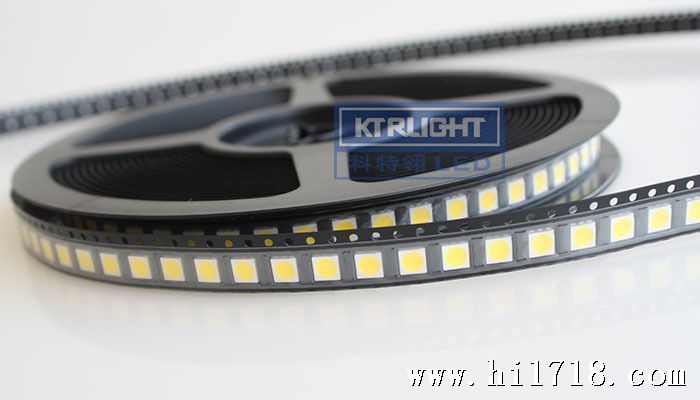

载体尺寸:装载数量每卷1000PCS
注意:除非提到&plun;公差0.1毫米,单位=毫米 |
| 注意事项Cautions |
1.过大电流 须运用电阻保护,否则轻微的电压转移将导致大 电流变化(烧坏会发生)。
2.存储
2.1在产品未准备使用前，请不要打开产品潮袋。
2.2在未开封之前应保存在30℃以下，湿度在60%以下的环境中，长保存期为1 年。
2.3打开包装待后，LED 需保存在30℃/40%湿度以下的条件，且须在7 天内使用完。
2.4如果水分吸收性材料(硅胶)已经消失了或发光二管有过了存储时间、烘干处理应采用下列条件。 烘干处理:60&plun;5℃12小时。
3.焊接条件

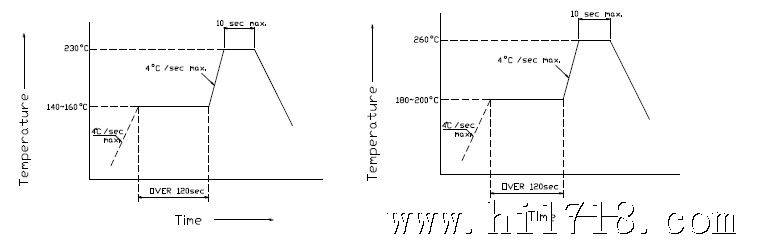

3.1Pb-free回流焊料温度剖面
3.2回流焊不应该过两次。
3.3焊接时请不要重压LED 灯。
3.4焊接后温度未回降到常温时请勿扭曲线路板。
4.手工焊接规范手工焊接时，烙铁温度不高于350℃，每个焊脚焊接时间不过3 秒
回流焊接 | 手工焊接 | | 有铅 | 无铅 | 温度 | 350°C Max. | 预热温度 | 140 ~ 160°C | 180 ~ 200°C | 焊接时间 | 3 sec. Max. | 预热时间 | 120 sec. Max. | 120 sec. Max. | 峰值温度 | 230°C Max. | 260°C Max. | 焊接时间 | 10 sec. Max. | 10 sec. Max. | 条件 | 参考下图 | 参考下图 | 有铅回焊 | 无铅回焊 |  |
|
| 5050系列其它颜色 |
| 颜色 | 产品编码 | 波长(nm) | 光强(mcd) | 电压(V) | 价格/K | 备注 | | 红色/red | 5050 | 620-625 | 600-800mcd | 2.0-2.2 | 180 | 现货 | | 蓝色/blue | 5050 | 460-470 | 600-800mcd | 3.0-3.2 | 180 | 现货 | | 翠绿色/green | 5050 | 520-525 | 2000-3000mcd | 3.0-3.2 | 180 | 现货 | | 黄色/yellow | 5050 | 588-590 | 600-800mcd | 2.0-2.2 | 200 | 现货 | | 橙色/orange | 5050 | 601-604 | 600-800mcd | 2.0-2.2 | 300 | 现货 | | 粉红色/pink | 5050 | | 800-1000mcd | 3.0-3.2 | 320 | 现货 | | 紫色/purple | 5050 | 40-60 | 80-100mcd | 3.0-3.2 | 330 | 现货 | | 冷白光/white | 5050 | 8000-10000K | 14-16LM | 3.0-3.2 | 190 | 现货 | | 5050 | 8000-10000K | 16-18LM | 3.0-3.2 | 230 | 现货 | | 5050 | 8000-10000K | 18-20LM | 3.0-3.2 | 280 | 现货 | | 5050 | 8000-10000K | 20-22LM | 3.0-3.2 | 320 | 现货 | | 正白光/white | 5050 | 6000-7000K | 14-16LM | 3.0-3.2 | 190 | 现货 | | 5050 | 6000-7000K | 16-18LM | 3.0-3.2 | 230 | 现货 | | 5050 | 6000-7000K | 18-20LM | 3.0-3.2 | 280 | 现货 | | 5050 | 6000-7000K | 20-22LM | 3.0-3.2 | 320 | 现货 | | 自然白/white | 5050 | 4000-4500K | 14-16LM | 3.0-3.2 | 190 | 现货 | | 5050 | 4000-4500K | 16-18LM | 3.0-3.2 | 230 | 现货 | | 5050 | 4000-4500K | 18-20LM | 3.0-3.2 | 280 | 现货 | | 5050 | 4000-4500K | 20-22LM | 3.0-3.2 | 320 | 现货 | | 暖白光/white | 5050 | 2800-3200K | 14-16LM | 3.0-3.2 | 190 | 现货 | | 5050 | 2800-3200K | 16-18LM | 3.0-3.2 | 230 | 现货 | | 5050 | 2800-3200K | 18-20LM | 3.0-3.2 | 280 | 现货 | | 5050 | 2800-3200K | 20-22LM | 3.0-3.2 | 320 | 现货 | | RGB | 5050 | - | - | - | 220 | 现货 |
|
| 产品声明 |
1、本产品参数只是本公司产品的一部分供参考，如有错漏敬请谅解。如需了解更多，请致电我公司了解详情。本公司有权根据技术改良对参数作出修改或补充而不另行通知，实际数据以订单或交货为准。
2、本产品效果图片是在白色背景下拍摄只供参考，产品以本公司产品实物为准。
|
