概述
UQZ420系列浮球液位控制仪属于无源开关信号输出系列，无须供电。应用于多种导电、非导电液体液位的监控，在需控制液位区段或点输出相应的开关信号。该系列浮球能克服液体泡沫的影响而出现的虚假液位现象，适用于电站、石油、化工、冶金、纺织、建筑等行业的深水池、水塔、水箱及各种液体储罐中液位开关信号输出的场合。
主要特点
◇产品规格齐，可选范围宽
◇性好，免维护
◇开关信号输出灵活
工作原理
传感器由若干个新型磁感元件组成。当装有磁钢的浮球随液位上、下移动时，使处于不同控制区或控制点的磁感元件动作，产生相应被控液位的开关信号，以对液位的控制目的。
基本技术参数
◇量 程 ：500－3500mm
◇测量盲区 150mm
◇开关容量 110Va.c./0.3A或220Va.c./0.5A
◇开关组数 1—6组
◇（满量程） &plun;1%
◇环境温度 －40～+70℃
◇环境压力 ＜2.5MPa
◇介质温度 －20～+100℃
◇被测介质 密度 ＞0.6g/cm3
粘度 ＜1.25×10-4m2/s
◇ 位移幅值 ≤1mm

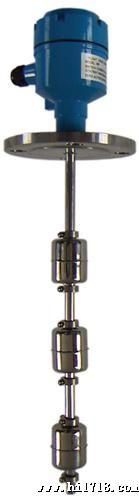

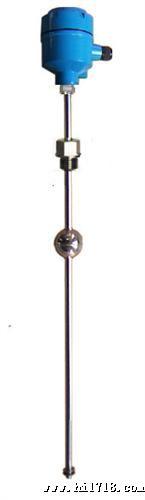

◇安装方式 螺纹/法兰
型号构成
UQZ | 浮球液位计 | ||||||||
| 代码 | 传感器 | |||||||
| —4 | 浮球型 | |||||||
|
| 代码 | 显示方式 | ||||||
|
| 2 | 无显示 | ||||||
|
|
| 代码 | 安装方式 | |||||
|
|
| 0F | 法兰安装 | |||||
|
|
| 0L | 螺纹安装 | |||||
|
|
|
| 代码 | 开关数量 | ||||
|
|
|
| 1 | 一组开关信号 | ||||
|
|
|
| 2 | 二开开关信号 | ||||
|
|
|
| 3 | 三组开关信号 | ||||
|
|
|
| 4 | 四组开关信号 | ||||
|
|
|
|
|
| 代码 | 控制方式 | ||
|
|
|
|
|
| M | 高点位置从连接处计算，低点位置从低端计算 | ||
|
|
|
|
|
| T | 控制点位置从连接处计算 | ||
|
|
|
|
|
| B | 控制点位置从低端计算 | ||
|
|
|
|
|
|
| 代码 | 控制方式 | |
|
|
|
|
|
|
| L | 开关方式为一段 | |
|
|
|
|
|
|
| H | 开关方式为一点 | |
|
|
|
|
|
|
|
| 代码 | 浮球与控制点 |
|
|
|
|
|
|
|
| 1 | 一球控制一点 |
|
|
|
|
|
|
|
| 2 | 一球控制二点 |
|
|
|
|
|
|
|
| 3 | 一球控制多点 |
外形及安装说明
