规格性能
SPECIFICATIONS
项目 | 性能指标 | 项目 | 性能指标 | ||
1 | 使用温度范围Temperature | -25～+70℃ | 6 | 动作力Actuating Force | 200&plun;150gf |
2 | 额定负荷Rated Load | DC12V 50mA | 7 | 寿命Mechanical Life | 30,000 cycles |
3 | 拉触电阻Contact Resistance | 0.3Amps 30VDC | 8 | 电器寿命Electrical life | 10,000 cycles |
4 | 缘电阻Insulation Resistance | ≥100MΩDC250V | 9 | ||
5 | 耐压Withstand Voltage | AC250V(50Hz)/min | 10 |
Mechanical life:30,000 cycles min
Electrical life:10,000 cycles min
Contact Rating:0.3Amps @30 VDC
Insulation Resistance:＞100MΩ DC250V
Withstand Voltage:AC250 1 minute
Contact Resistance:＜50mΩ
Ambient Humidity:＜85%RH
Operating Temper.：-25℃to 70℃
Operating Force：200&plun;150gf

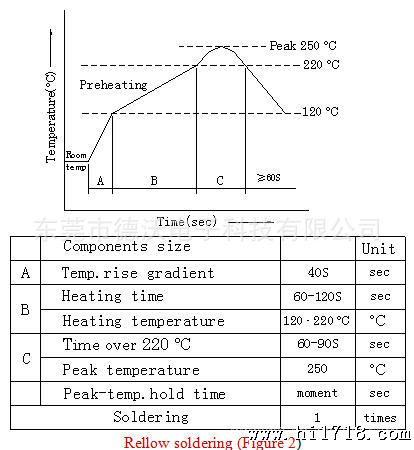

Soldering process: Hand Soldering：Use a soldering iron of 30 watts，controlled at 380℃approximately 3 seconds while applying solder.

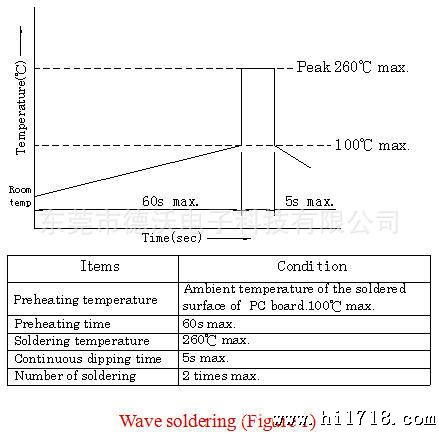

Wave soldering:When applying wave soldering, the plastic using PA6T(HTN)，the peak temperature of the wave Oven should be set to 260℃max. Condition for soldering (Wave & n-washable Te)Temperature Profile:
Case:Spcc
Base:Bakelite
Stem:NILONG
Terminals:Br(Plating silver)
Spring plate:C5210
Clip :C5210?
规格型号
?
订购指引
WSS-01□-□□-□—□
1 23 4 5 6 7
1.—产品设计代号
WSS：表示WSS系列滑动开关
2.—产品外围尺寸
01：表示WSS系列滑动开关中的其中一个序列号
3.—代表产品按钮操作位置
A：代表按钮为侧拨型（一般省略不写）
B:代表按钮为正拨型

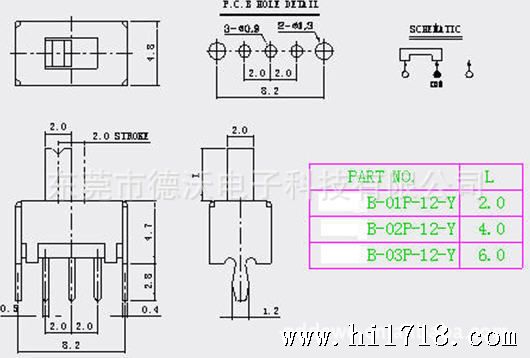

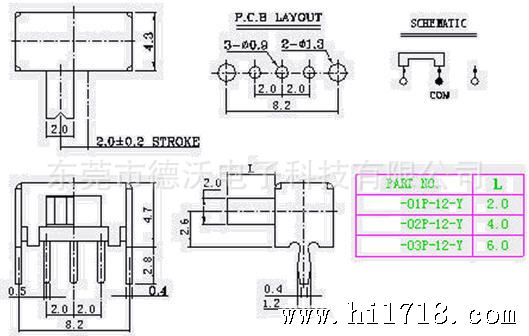

4.—按钮类型
01：表示01按钮，露出开关本体高2.0mm
02：表示02按钮，露出开关本体高4.0mm
03：表示03按钮，露出开关本体高6.0mm
5.—产品端子类型
P:表示端子为P型插板端子
6.---产品电路类型
12：表示电路1P2T型
22：表示电路2P2T型
7.—按钮材质
Y：表示按钮材质为PA66料
Y6：表示按钮材质为PA6T料
