※Feature（产品特征）
◆Viewing angle:120 deg
发光角度：120℃
◆The materials of the LED dice is InGaN
芯片成分

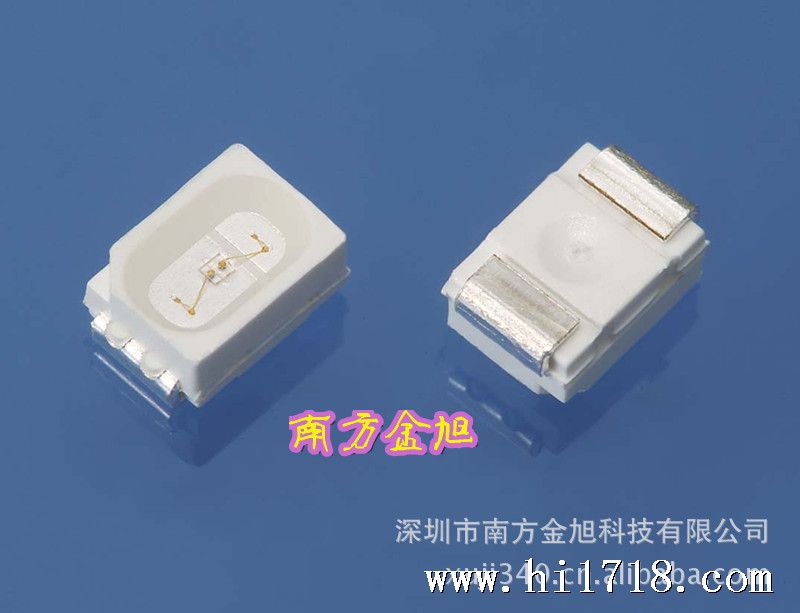

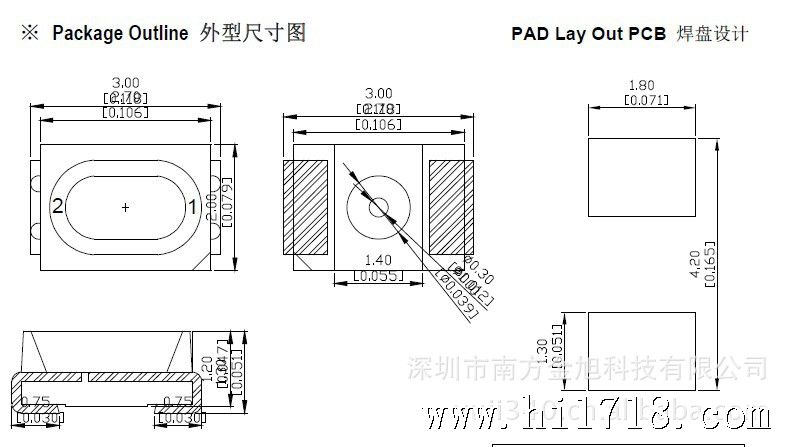

◆3.0mm&tim;2.0mm&tim;1.30mm T-LED
外型尺寸
◆ Lens Appearance: water clear
胶体颜色：水色透明
◆ RoHS compliant lead-free soldering compatible
合ROHS（危害物质禁用指令）要求。
※Absolute maximum ratings at Ta=25℃额定值
Parameter 参数 | Symbol 号 | Value 值 | Unit 单位 |
Power dissipation功率耗损 | Pd | 65 | mW |
Forward current正向电流 | If | 90 | mA |
Reverse voltage反向电压 | Vr | 5 | V |
Operating temperature range工作温度范围 | Top | -40~+85 | ℃ |
Storage temperature range贮存温度范围 | Tstg | -40~+100 | ℃ |
Peak pulsing current脉冲电流 | Ifp | 100 | mA |
Electrostatic Discharge静电能力 | D | 2000(HBM) | V |
TE: IFP Conditions: Pulse Width≦10msec. and Duty cycle≦1/10.
IFP条件：脉冲持续时间≦10msec，占空因素≦1/10
※ Electrical-optical characteristics at Ta=25℃电性光电特性
Parameter 参数 | Tt Condition 测试条件 | Symbol 号 | Value值 | Unit 单位 | ||
Min. | T. | Max. | ||||
Forward voltage 正向电压 | If=20mA | VF | 2.0 | -- | 2.5 | V |
Lumius intensity 发光强度 | If=20mA | Iv | 600 | -- | 800 | mcd |
Dominant welength 主波长 | If=20mA | WLD | 588 | -- | 593 | nm |
Viewing angle at 50% Iv 半功率角 | If=20mA | 2 θ 1/2 | -- | 120 | -- | Deg |
Reverse current 反向电流 | Vr=5V | Ir | -- | -- | 10 | mA |
TE: 1. Tolerance of lumius intensity is&plun;10%
发光强度公差为&plun;10%
2. Tolerance of forward voltage is&plun;0.05V
正向电压公差&plun;0.05v
※Precautions for use使用规范

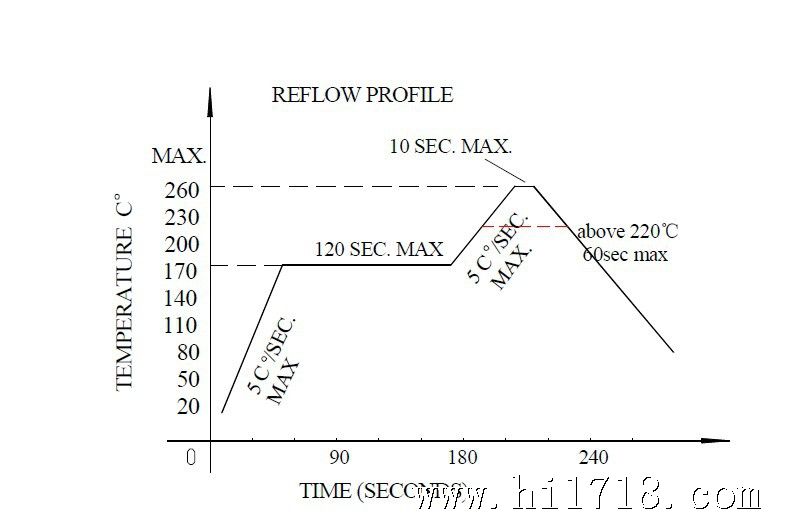

Reflow Profile回流焊规范
Pb-free Solder temperature Profile无铅产品回流焊温度条件曲线规范
te:
1.材料焊接次数不过2次。
2.焊接时请不要重压LED灯。
3.焊接后温度未回降到常温时请勿扭曲线路板。
Hand Soldering Profile手工焊接规范
手工焊接时，烙铁温度不高于300℃，每个焊脚焊接时间不过3秒
Storage Profile贮存规范
1.请在未准备使用LED之前不要打开静电袋子。
2.LED在未开封之前应保存在30℃以下，湿度在60%以下的环境中，长保存期为1年。
3.打开包装待后，LED需保存在30℃/40%湿度以下的条件，且须在7天内使用完。
4.如果LED出了第3点要求，则LED须经过烘烤才能使用，烘烤条件为：60&plun;5℃，12个
小时
