我司生产-全系列馈通滤波器/低通滤波器/管状电容/管式电容/管型电容/管形电容,产品规格,质量稳定,价格优惠,规格可以定做,我司通过ISO9001:2000质量管理体系,且产品ROHS.望新老客户大力支持,共同发展!
穿心电容,馈通滤波器,低通滤波器,EMI滤波器,贯穿电容,焊接式穿心电容,螺纹式穿心电容,穿芯电容,
信号滤波器,滤波电容器焊接式馈通滤波器,螺纹式馈通滤波器,树脂密封滤波器,玻璃密封滤波器
什么是馈通滤波器
馈通滤波器又名低通滤波器、穿心电容，EMI滤波器。是一种由电感和电容组成的无源滤波器。它能让低频的有用信号顺利通过，而对高频干扰有抑制作用。该滤波器是近年来被推广应用的一种新型元器件。它能地抑制噪声，电子设备的干扰能力及系统的性，可广泛用于电子测量仪器、计算机机房设备、开关电源、测控系统等领域。
馈通滤波器、低通滤波器、穿心电容，EMI滤波器的构成
滤波器所用的电容一般为陶瓷电容。由于其物理结构，这种陶瓷电容又称为穿心式电容。
穿心式电容自电感较普通电容小得多，故而自谐振频率很高。同时，穿心式设计，也地了高频信号从输入端直接耦合到输出端。这种低通高阻的组合，在 1GHz 频率范围内，提供了好的抑制效果。

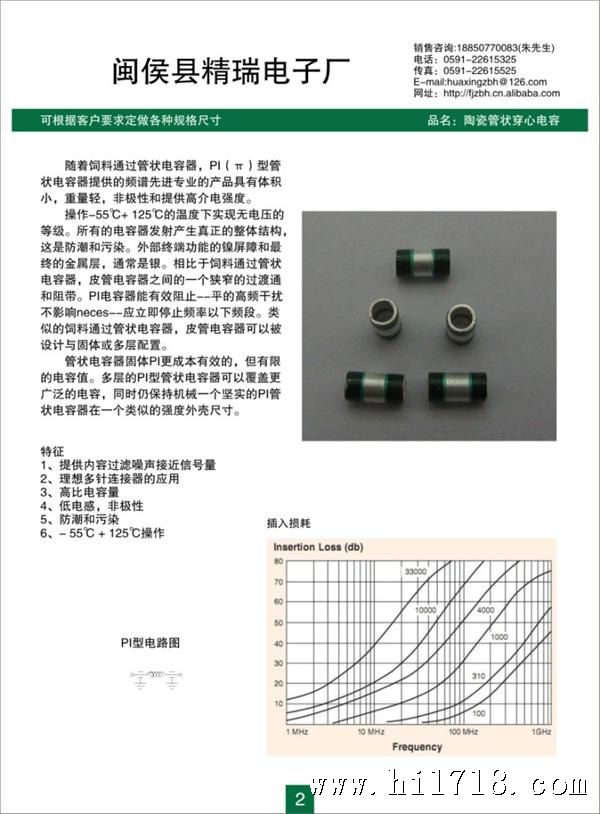

简单的穿心结构是由内外电和陶瓷构成的一个（ C 型）或两个电容（ Pi 型）。这种电容的容量可从 10pF ，工作电压可达 2000VDC 。管式穿心电容因为其同轴性，即使在 10GHz 频率，也不会产生明显的自谐振。

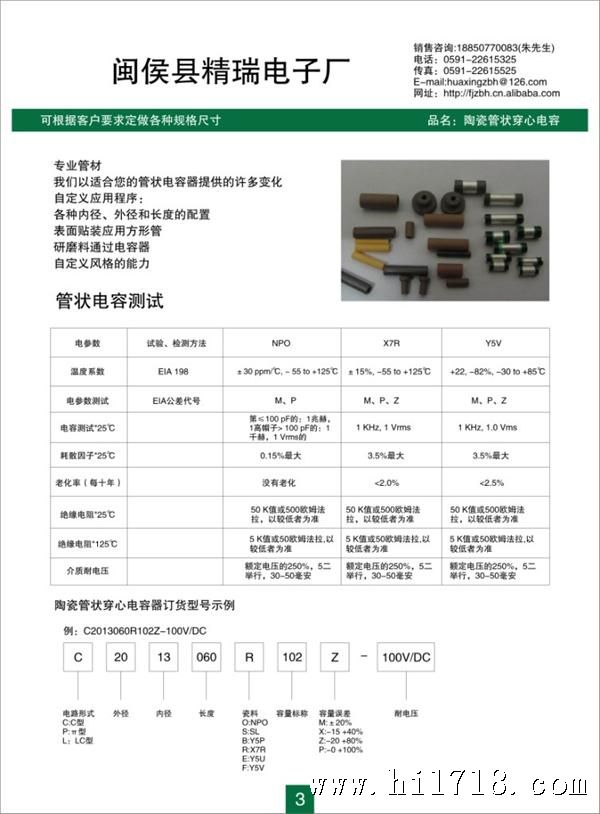

穿心电容的介质为陶瓷介质，而陶瓷电容的容量会随环境温度变化而变化，这种容量变化会影响滤波器的滤波截止率。陶瓷电容的容量温度变化率是由陶瓷介质本身决定的。因此，选择适当的陶瓷介质重要。常见陶瓷介质及其容量温度变化率如下：
EIA介质类别COG（NP0）、X7R、Z5U、Y5V
工作温度范围
-55℃~+125℃ 、-10℃~+85℃ 、-30℃~+85℃
容量温度变化率
0&plun;30ppm/℃ 、&plun; 15 %、-22% ~+56 %、-22%~+82%
缘电阻 Ri
≥104mΩ
Cr ≤ 25nF Ri ≤ 4000MΩ
Cr ≤ 25nF Ri* ≤ 100S
损耗（ tanб ）
Cr>50pF≤0.015
Cr≤50pF≤0.015
（15/Cr+0.7）
<0.025
<0.030
0.050
工作电压可选100V/DC、200V/DC、500V/DC、>1KV/DC
施加工作电压的倍数（加压时间 5 秒，充电电流 50max ）
穿心电容、馈通滤波器、EMI滤波器、低通滤波器有几种常见电路形式：

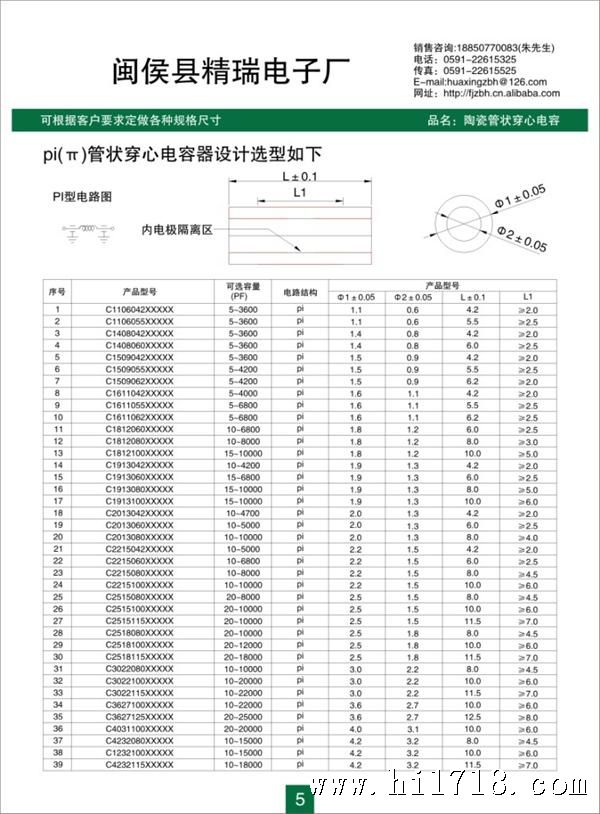

穿心电容的内部电路形式有很多种，利用电容和铁氧体磁珠按照不同的电路结构组合起来，可以构成C、LC、Pi、T型等滤波电路。这些电路提供了不同的滤波特性。滤波器的器件越多，通带与阻带之间的过渡带越短，损耗越大。

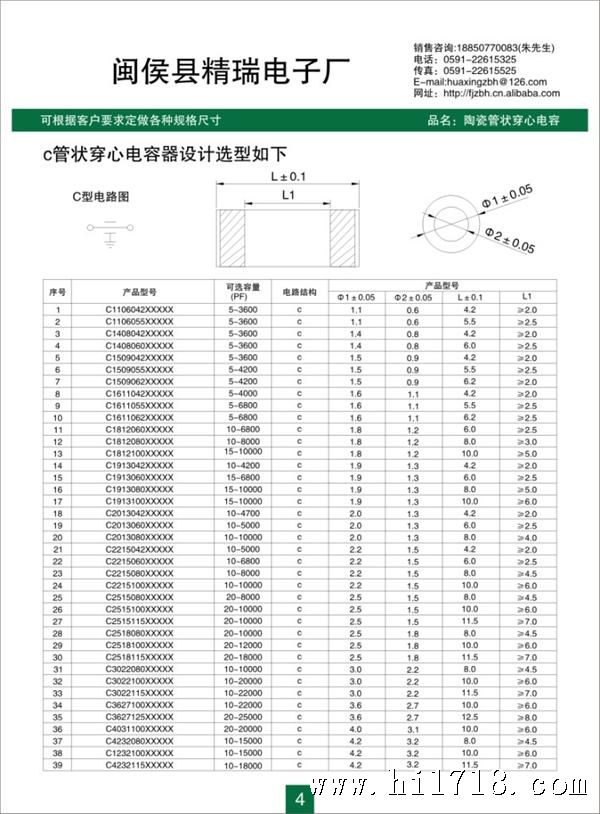

C型滤波器，单电容结构。是一种避免高频对地的噪音干扰的低自感应装置,适用于信号线滤波和直流电源线滤波，适合应用于高阻源和高负载的场合。
