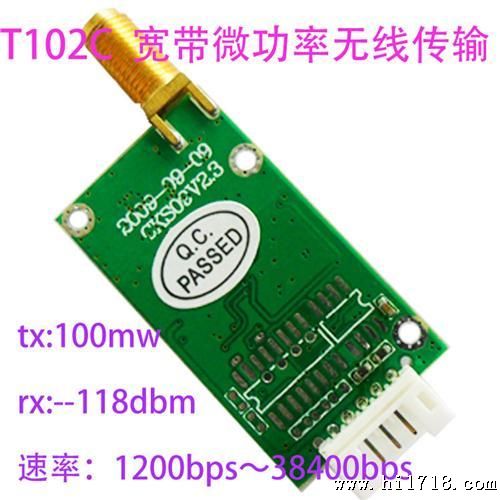

T102-C具有通讯距离远、传输速度高、收发转换时间短、占用带宽小、接口灵活、体积小巧纤薄、成本低廉、运行稳定的特点。
※产品特点
a.工作在ISM频段：433MHz 868MHz 915MHz
b.小功率远距离：100 mw，通讯距离（空旷传输距离）可1-3Km
c. UART数据通讯协议：RS232、RS485、TTL三种接口形式选择其中一种接口通讯协议
d.多种数据通讯接口速率选择：1200pbs 2400bps 4800bps 9600bps 19200bps 38400bps
e.多种空中传输速率选择：600bps 1200bps 2400bps 4800bps 9600bps 19200bps 38400bps
f.高传输稳定性：2.0ppm频率稳定度，可自动调整频率因环境因素变化引起的频率偏差
g.多种产品相互通讯：T021B可以与T021B,T021C ,T021S产品相互通讯
H.产品体积小适合嵌入到用户设备或PCB产品里面。
I. GFSK调制方式
※应用范围
无线数据遥控控制系统
无线收发模块的技术特性
序号 | 技术指标 | 参数 | 备注 |
1 | 工作频段 | ISM 433MHz 868MHz 915MHz | 可选择 |
2 | 工作电源电压 | 3.3V-5V | DC |
3 | 发射功率 | 10dBm 20dBm |
|
4 | 发射电流 | 100mA | 与接口相关 |
5 | 接收 | -118dBm@9600bps |
|
6 | 接收电流 | 30mA |
|
7 | 待机功耗 | <1uA |
|
8 | 串口传输速率 | 600bps /1200bps /2400bps /4800bps /9600bps 19200bps/38400bps |
|
9 | 空中传输速率 | 1200bps 2400bps 4800bps 9600bps 19200bps |
|
10 | 数据格式 | 8,n,1 |
|
产品出厂默认技术指标
出厂默认设置 | |
指标类型 | 技术指标 |
数输速率 | 9600bps,8,N,1 |
空中传输速率 | 9600bps |
外部供电电源 | DC 5V |
数据通讯接口 | 以客户定制为主 |
无线收发模块天线选型指南
注：每增加3DB，距离增加1倍。
图片 | 天线名称 | 天线类型 | 信号强度 |
| 内置PCB天线 | PCB天线 | 2dbi |
| 焊式弹簧天线 | 弹簧天线 | 2.1dbi |
| SMA连接式天线 | 棒状天线 | 2.5dbi |
| SMA连接式天线 | 可折弯头天线 | 2.5dbi |
| SMA连接式天线 | 吸盘杆天线 | 2.5dbi |
| 馈线焊接式天线 | 馈线吸盘杆天线 | 2.5dbi |
