Y27圆形连接器

Y27系列耐环境推/拉式圆形电连接器连接，连接和分离方便、快捷，适用于盲目插合或其他插合情况，具有振动、盐雾、电磁干扰的性能，有尘、雨及气体密封等品种。合标准G2905。Y27系列电连接器广泛应用于航天、航空、船舶、通讯等领域。一、使用环境条件工作温度：-55～＋125 ℃ 工作气压：101.3KPa～1.33Pa 相对湿度：40&plun;2℃时，90%～98% 振 动：正弦振动：10～2000Hz，加速196m/­²随机振动：功率频谱密度0.4G²/HZ，加速度均方根值23.1G 冲 击：980m/s²加 速 度：980m/s²耐 盐 雾：铝合金壳体镀镍：48h; 海军黄铜镀镍、不锈钢壳体钝化：1000h 电磁干扰屏蔽：干扰频率为100MHz～1GHz时，小衰减值45dB 浸 水：浸渍深度2m（Y27F、Y27G、Y27H系列）接触芯数：1～121等多种芯数外壳间电连续性：外壳间电压降为50mV 插座气密性：橡胶密封：泄漏率不大于1Pa.cm³/S 烧结密封：泄漏率不大于1×10^-4Pa.cm³/S 机械寿命：500次执行标准 Q/321283L12-2004 《Y27系列推/拉式快速分离圆形电连接器》　二、主要技术特性接触件额定电流（A）

接触件插配直径mm		0.8	1.0	1.5	2.5	3.5	5.0	7.0	9.0	10.0	12.0
接触件额定电流	Y27	3	-	-	-	-	-	-	-	-	-
	Y27A	-	5	-	-	-	-	-	-	-	-
	Y27B	-	5	10	25	50	75	100	150	200	-
	Y27C	-	5	10	25	50	75	100	150	200	-
	Y27F	-	7.5	-	-	-	-	-	-	-	-
	Y27G	-	7.5	13	25	50	75	100	150	200	250
	Y27H	3	5	-	-	-	-	-	-	-	-

接触电阻（MΩ）

插配直径mm	0.8	1.0	1.5	2.5	3.5	5.0	7.0	9.0	10.0	12.0
材 料	铜	铜	铜	铜	铜	铜	铜	铜	铜	铜
寿命试验前	12	10	7	1.5	1	0.7	0.5	0.4	0.4	0.3
寿命试验后	15	12	10	3	1.5	1	0.8	0.7	0.6	0.5

耐电压 (V)

系 列	试验电压（50Hz交流值）
	Y27	Y27A	Y27B	Y27C	Y27F	Y27G	Y27H
标准条件	750	1300	1500	2500	2300	2300	1300
低气压	100	200	200	300	200	200	200

缘电阻（MΩ）

系 列	Y27	Y27A	Y27B	Y27C	Y27F	Y27G	Y27H
标准条件	1000	4000	5000	5000	5000	5000	4000
高温	500	1000	1000	1000	1000	1000	1000
潮湿	50	100	100	100	100	100	100
淋雨	20	20	20	20	-	-	-
浸水	-	-	-	-	20	20	20

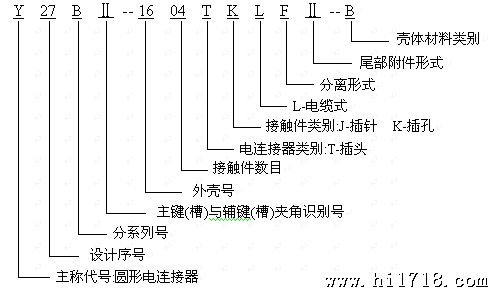

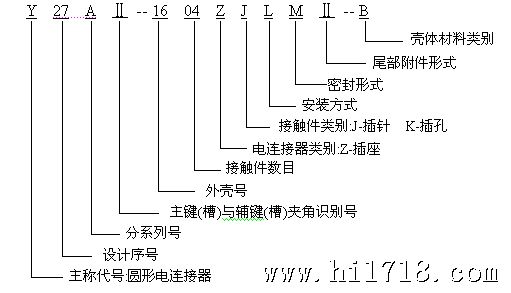

三、Y27系列圆形电连接器的操作和使用连接时，先检查插头，应使插头上的红色标记露出，然后将插头上带有红色标记的主键与插座上带有红色标记的主键槽对准，顺势用力推锁紧套将插头到插座内。松开锁紧套，使其退回到锁紧位置，这时插头上红色标记环应露出。若锁紧套退回后，未露出红色标记环，沿轴向轻推插头尾部，使锁紧套退回，露出红色标记环。分离时，应先把插头上的锁紧套向前推至解锁位置，同时顺时针旋转锁紧套阻挡其退回，这时插头上的红色标记环应被覆盖，然后拔出插头实现分离，分离后逆时针旋转锁紧套使其复位。四、产品标记示例：插头标记示例壳体材料类别：不标注-铝合金、B-不锈钢、C-铜合金注：⑴主键与辅键夹角识别号有：Ⅰ(不标出)、Ⅱ、Ⅲ。 ⑵各分系列外壳号和接触件数目见型谱说明。 ⑶分离形式：A(不标出)-推/拉式、F-拉线分离式。 ⑷尾部附件形式：无-无尾部附件、Ⅱ-配Ⅱ型、Ⅲ-配Ⅲ型、Ⅵ-配Ⅵ型、Ⅴ-配Ⅴ型、Ⅳ-配Ⅳ型、Ⅶ配Ⅶ型-、Ⅷ-配Ⅷ型；Y27A、B、C系列只能配Ⅱ、Ⅲ、Ⅵ型尾部附件。 ⑸壳体材料类别：B、C适用于海洋环境。插座标记示例壳体材料类别：不标注-铝合金、B-不锈钢、C-铜合金注：⑴主键与辅键夹角识别号有：Ⅰ(不标出)、Ⅱ、Ⅲ。 ⑵各分系列外壳号和接触件数目见型谱说明。 ⑶安装方式有：L-电缆式、B-方形法兰盘安装、B2-螺母安装、B3-锡焊安装、B4-穿墙安装(B4型的接触件型别J指插座两端均为插针接触件,接触件型别不注出指插座一端为插针接触件,一端为插孔接触件)。（Y27系列的插座形式有多种：电缆式插座、方形法兰盘安装橡胶密封插座、螺母安装橡胶密封插座、穿墙螺母安装烧结密封插座、穿墙安装橡胶密封插座） ⑷密封形式：P(不标出)-非密封、M-橡胶密封、H-玻璃烧结密封。插座的安装方式和密封形式的组合情况见使用组合。 ⑸尾部附件形式：无-无尾部附件、Ⅱ-配Ⅱ型、Ⅲ-配Ⅲ型、Ⅵ-配Ⅵ型、Ⅴ-配Ⅴ型、Ⅳ-配Ⅳ型、Ⅶ配Ⅶ型-、Ⅷ-配Ⅷ型；Y27A、B、C系列只能配Ⅱ、Ⅲ、Ⅵ型尾部附件。 ⑹壳体材料类别：B、C适用于海洋环境。　五、型谱

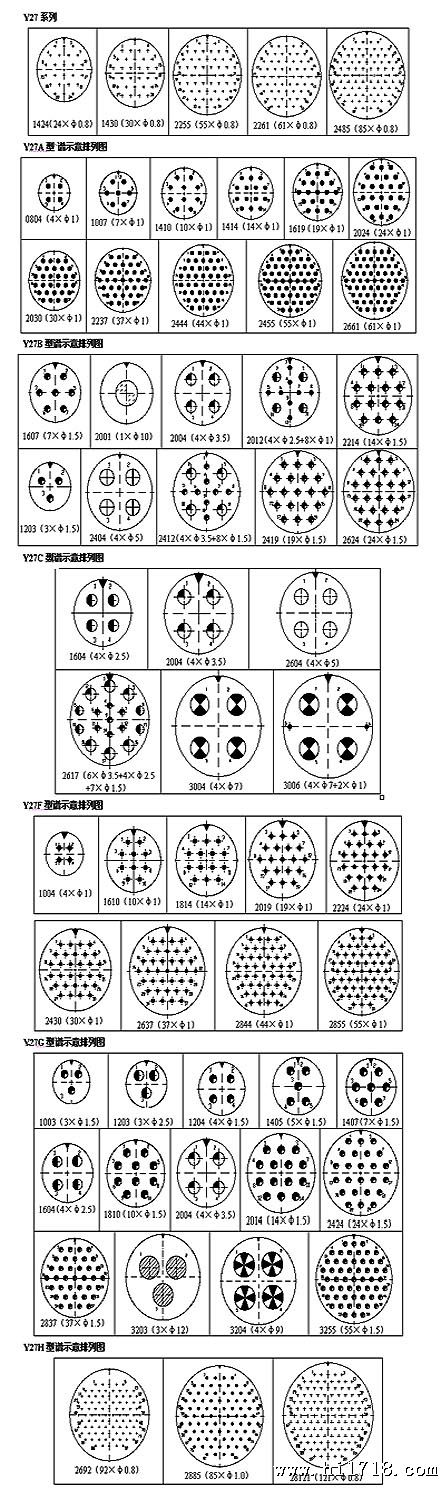

型谱图说明：

型谱图中的▼表示主键（槽）位置。

型谱图中的接触件位置序号，均指插合界面上的插孔的孔位号，注意：拉线分离插头和标记号后为W的插头的孔位号顺序与型谱图左右相反。

型谱图下方的四位数，前两位为外壳号，后两位为接触件数目。

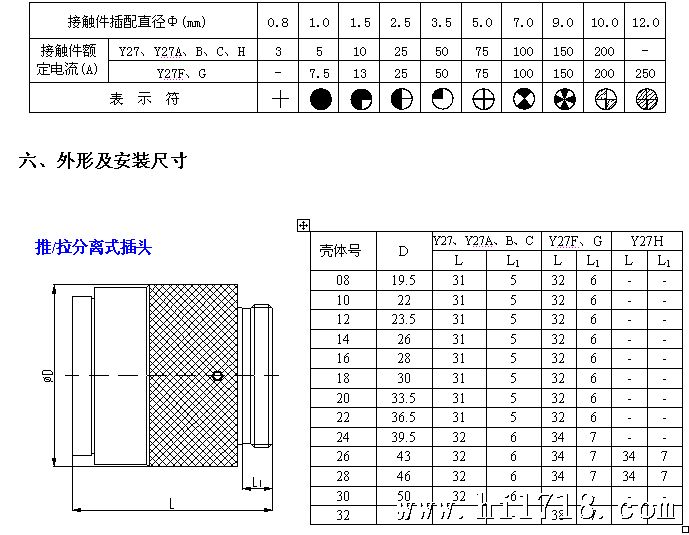

接触件规格及表示见下表


七、尾部附件尾部附件形式：无-无尾部附件、Ⅱ-可接热缩套管式、Ⅲ-单夹线板式、Ⅳ-双夹线板式、Ⅴ-屏蔽密封式、Ⅵ-90°弯式屏蔽密封、Ⅶ-夹线式、Ⅷ-屏蔽式。为了方便用户使用，Y27系列电连接器提供有Ⅱ型、ⅡA型、ⅡB型、Ⅲ型、Ⅳ型、Ⅴ型、Ⅵ型、Ⅶ型、Ⅷ型尾部附件和金属保护帽。用户在选用这些附件时，应充分考虑下表的内容。

附件名称、型号		适配的电连接器系列	浸 水密封性	电磁屏蔽功能	适配的线缆	其它性能
Ⅱ型尾部附件		Y27、Y27A、B、C	-	有	较软的导线束	使连接器具有尘、潮、淋雨等功能
ⅡA型尾部附件		Y27、Y27A、B、C	-	有	带屏蔽网的电缆线束
ⅡB型尾部附件		Y27F、G、H	-	有	带屏蔽网的电缆线束
Ⅲ型尾部附件		Y27、Y27A、B、C、 F、G、H	-	-	较软的导线束
Ⅳ型尾部附件		Y27、Y27A、B、C	-	-	较软的导线束
Ⅴ型尾部附件		Y27F、G、H	有	有	带屏蔽网的水线束
Ⅵ型尾部附件		Y27F、G、H	有	有	带屏蔽网的水线束
Ⅶ型尾部附件		Y27F、G、H	-	有	带屏蔽网的电缆线束
Ⅷ型尾部附件		Y27F、G、H	-	有	带屏蔽网的电缆线束
金属保护帽	红色氧化	Y27、Y27A、B、C	-	-	-	保护连接器具有雨、尘、淋雨等性能
	镀镍,带链子	Y27、Y27A、B、C	-	有	-
	红色氧化	Y27F、G、H	-	-	-
	镀镍,带链子	Y27F、G、H	-	有	-

型 号	外壳号	D	D1	D2	L
Y27-08Ⅱ	08	19	5.5	9.5	36
Y27-10Ⅱ	10	21	7.5	11.5	36
Y27-12Ⅱ	12	23	9.5	13.5	36
Y27-14Ⅱ	14	25	11.5	15.5	36
Y27-16Ⅱ	16	27	13.5	17.5	37
Y27-20Ⅱ	20	33	18.5	22.5	38
Y27-22Ⅱ	22	36	21.5	25.5	39
Y27-24Ⅱ	24	39	23.5	27.5	39
Y27-26Ⅱ	26	42	26.5	30.5	42

Ⅱ型尾部附件Ⅱ型尾部附件适用于夹紧较软的导线束，也能用来连接带有较硬护套和屏蔽网的电缆。尾部附件外可以缩热缩套管。Ⅱ型尾部附件和连接器的连接处设置有密封圈。Ⅱ型尾部附件外形尺寸和型号如下：ⅡA型尾部附件ⅡA型尾部附件适用于夹紧较软的导线束，也能用来连接带有较硬护套和屏蔽网的电缆。可以通过记忆环来压紧屏蔽网，尾部附件外可以缩热缩套管。ⅡA型尾部附件和连接器的连接处设置有密封圈。ⅡA型尾部附件外形尺寸和型号如下：

型 号	外壳号	D	D1	D2	L
Y27-08ⅡA	08	20	7.5	9.5	33.5
Y27-10ⅡA	10	22	9	11	33.5
Y27-12ⅡA	12	24	10.7	12.7	33.5
Y27-14ⅡA	14	26	12.3	14.3	33.5
Y27-16ⅡA	16	28	13.9	15.9	35.5
Y27-20ⅡA	20	33	20.2	22.2	37.5
Y27-22ⅡA	22	36	23.4	25.4	37.5
Y27-24ⅡA	24	39	26.5	28.5	38.5
Y27-26ⅡA	26	42	29.8	31.8	41.5

ⅡB型尾部附件

型 号	外壳号	D	D1	D2	L
Y27-10ⅡB	10	22	9	11	31.6
Y27-12ⅡB	12	24	10.7	12.7	31.6
Y27-14ⅡB	14	26	12.3	14.3	31.6
Y27-16ⅡB	16	28	13.9	15.9	33.6
Y27-18ⅡB	18	30	17	19	33.6
Y27-20ⅡB	20	33	20.2	22.2	35.6
Y27-22ⅡB	22	36	23.4	25.4	35.6
Y27-24ⅡB	24	39	26.5	28.5	36.6
Y27-26ⅡB	26	42	29.8	31.8	39.6
Y27-28ⅡB	28	45	33	35	39.6
Y27-32ⅡB	32	51	39.3	41.3	39.6

ⅡB型尾部附件适用于夹紧较软的导线束，也能用来连接带有较硬护套和屏蔽网的电缆。可以通过记忆环来压紧屏蔽网，尾部附件外可以缩热缩套管。ⅡB型尾部附件和连接器的连接处设置有密封圈。ⅡB型尾部附件外形尺寸和型号如下：Ⅲ型尾部附件

型 号	外壳号	D	D1	L
Y27-08Ⅲ	08	17 , <, TD width=49> 6	19
Y27-10Ⅲ	10	19	8	19
Y27-12Ⅲ	12	20	8	19
Y27-14Ⅲ	14	22	10	20
Y27-16Ⅲ	16	24	12	22
Y27-18Ⅲ	18	26	12	22
Y27-20Ⅲ	20	29	16	24
Y27-22Ⅲ	22	32	18	25
Y27-24Ⅲ	24	37	24	26
Y27-26Ⅲ	26	39	26	29
Y27-28Ⅲ	28	41	26	29
Y27-30Ⅲ	30	44	30	35
Y27-32Ⅲ	32	47	36	38

Ⅲ型尾部附件只适用于夹紧较软的导线束。Ⅲ型尾部附件内部灌封后才具有潮功能。Ⅳ型尾部附件Ⅳ型尾部附件适用于夹紧较软的导线束，也能用来连接带有较硬护套和屏蔽网的电缆（是加长的Ⅳ型尾部附件）。Ⅳ型尾部附件和连接器的连接处设置有密封圈，内部灌封后才具有潮功能。Ⅳ型尾部附件外形尺寸和型号如下：

型 号	外壳号	D	D1	D2	L
Y27-16Ⅳ	16	35	18	15.8	32
Y27-20Ⅳ	20	37	24	20.8	32
Y27-26Ⅳ	26	46	28	29	40
Y27-26ⅣL	26	46	28	29	53
Y27-30Ⅳ	30	54	36	35	56
Y27-30ⅣL	30	54	36	35	85

型 号	A	B	D	X	L
Y27-10ⅦA	12	12	27	30	35
Y27-12ⅦA	12	12	27	30	35
Y27-12ⅦB	15	16	31	40	45
Y27-14ⅦA	14	14	29	35	40
Y27-16ⅦA	16	16	31	35	40
Y27-18ⅦA	19	19	34	35	40
Y27-18ⅦB	21	22	37	50	55
Y27-20ⅦA	22	22	37	45	50
Y27-20ⅦB	24	25	40	55	60
Y27-22ⅦA	25	25	40	45	50
Y27-22ⅦB	27	28	43	55	60
Y27-24ⅦA	25	25	40	45	51
Y27-24ⅦB	29	31	48	60	66
Y27-26ⅦA	28	28	43	50	56
Y27-28ⅦA	31	31	48	55	61
Y27-28ⅦB	35	40	57	65	71
Y27-32ⅦA	41	46	64	65	71

Ⅶ型尾部附件外形尺寸

Ⅶ型尾部附件适用于夹紧带屏蔽网的电缆。具有电磁屏蔽功能。Ⅶ型尾部附件外形尺寸和型号如下：



八、金属尘盖金属尘盖用于连接器在非插合状态下保护其接触件不受损伤，同时具有尘、潮、淋雨作用。
金属插头尘盖

壳体号	08	10	12	14	16	18	20	22	24	26	28	30	32
D	20.5	22.5	24.5	27	29	31	34	37	39.5	42.5	45.5	48	51
d,	16.5	18.5	20.5	23	25	27	30	33	35.5	39	41.5	43	47
