性能参数
测量范围： -0.1…0～0.01…100MPa (齐平膜片型0～70kPa…35MPa)
过 载： 1.5倍满量程压力或110MPa(取小值)
压力类型： 表压或压或密封表压型
精 确 度： ±0.25%FS(典型) ±0.5%FS()
长期稳定性： ±0.1%FS/年(典型) ±0.2%FS/年()
点温度漂移：±0.03%FS/℃(≤100kPa)； ±0.02%FS/℃(＞100kPa)
满度温度漂移：±0.03%FS/℃(≤100kPa)； ±0.02%FS/℃(＞100kPa)
工作温度： -20℃～
贮存温度： -40℃～
供电电源：9～36VDC
输出信号：4～20mADC 0-10VDC 1-5VDC
负载电阻：≤(U-15)/0.02Ω
外壳护： IP65
电气连接：DIN43650

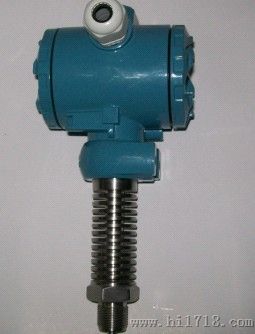

ZPM3912 | 型高温压力变送器 | |||||
| 量程 | 测量范围-0.1…0～0.01…100MPa (齐平膜片型0～70kPa…35MPa) | ||||
[0～X]kPa或MPa | X：实际测量量程 | |||||
| 代号 | 输出信号 | ||||
E | 4～20mADC | |||||
J | 0-10VDC | |||||
| 代号 | 结构材料 | ||||
隔离膜片 | 接口 | 壳体 | ||||
22 | 不锈钢 | 不锈钢 | ||||
25 | 钽 | 不锈钢 | 不锈钢 | |||
35 | 钽 | 哈氏合金C | 不锈钢 | |||
| 代号 | 附加功能 | ||||
P | 齐平膜片型，G1/2外螺纹压力接口 | |||||
C1 | M20×1.5外螺纹压力接口，端面密封 | |||||
C3 | G1/2外螺纹压力接口 | |||||
C5 | M20×1.5外螺纹压力接口，水线密封 | |||||
G | 表压型 | |||||
A | 压型 | |||||
S | 密封表压型 | |||||
| 用户定制 | |||||
ZPM3912 | [0～100]kPa | E | 22 | C | 完整的型号规格 | |
注：
1、 本型号工作温度可达
2、 在现场安装齐平膜型产品时，建议使用产品所附密封圈安装密封，不要试图采用前端面或螺纹缠绕四氟乙烯带的方法进行安装密封，以安装应力影响产品测量。
3. 螺纹可以定制
