TMC-PV1A型I-V曲线测试仪

一、简介

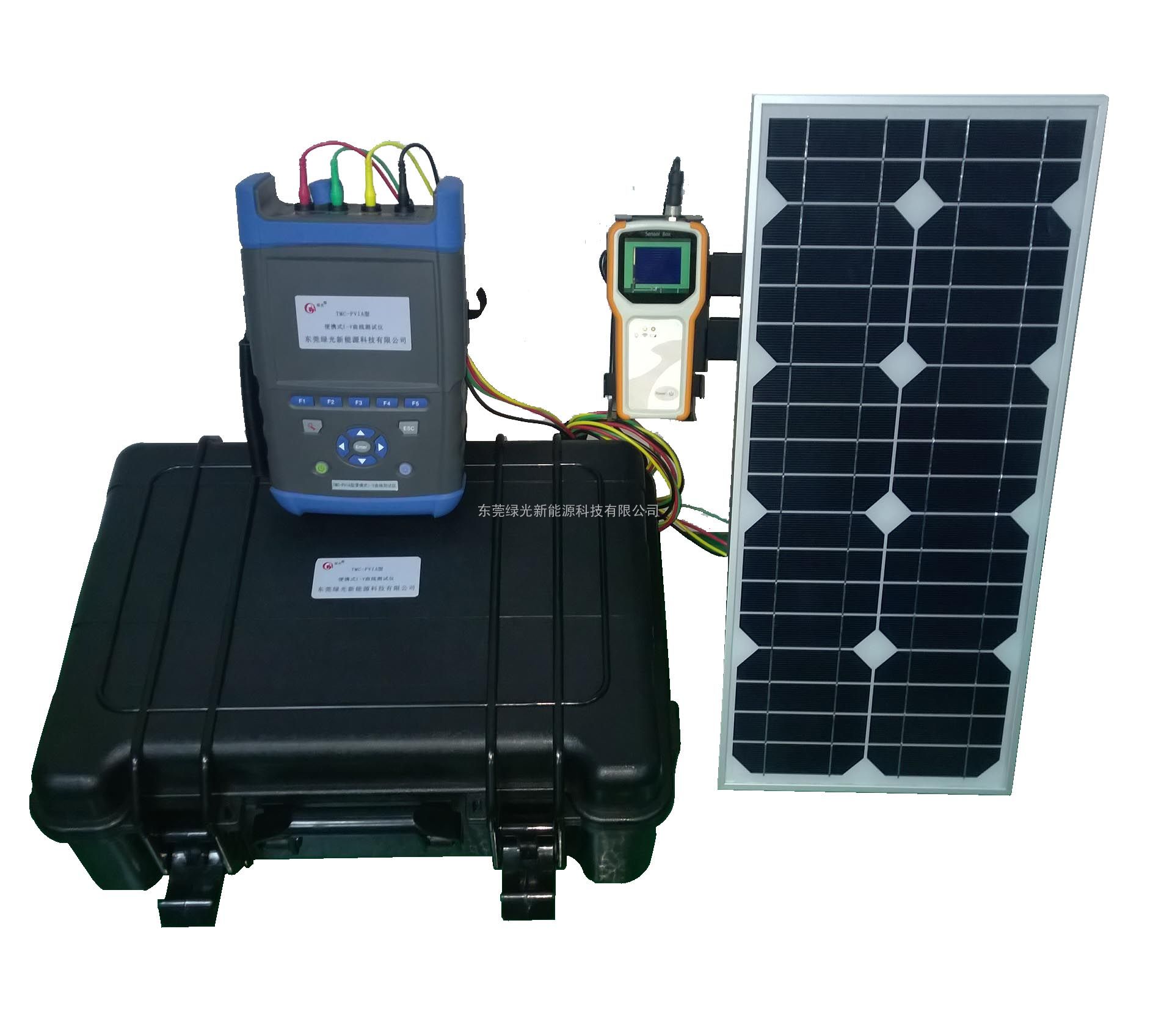

TMC-PV1A型 I-V曲线测试仪是为了满足在户外利用自然光源对太阳能光伏组件/阵列进行测试的要求而设计研发出来的高、高性能测试仪，该测试系统利用太阳自然光源可对10W-10KW太阳能光伏组件/阵列系统进行直接I-V曲线测量，适用手高电压PV阵列。
二、TMC-PV1A型产品技术特点
1.TMC-PV1AI-V曲线测试仪能准确测试光伏方阵/组件在户外自然光源下的太阳辐照度，环境温度，风速，电池组件的温度，I-V曲线，P-V曲线，Isc、Voc、Pmax、Vm、Im、FF、EFF、Temp、Rs、Rsh和STC变换；
3.TMC-PV1A拥有太阳辐照度和温度系数可远距离测量，计算并显示I-V曲线的导数和放大倍率，对PV阵列的失效诊断；
4.TMC-PV1A是高性比、即可长期监测户外的光伏组件/阵列，内置POWER能力，又可携带出去进行短期户外测试；
5.TMC-PV1A可通过PC软件进行测量，强大的测量分析软件在在WINDOWS2000/XP等系统环境即可运行，能够采集、显示、保存和分析数据，输出曲线，自动连续测量等。











三、TMC-PV1A型I-V曲线测试仪技术指标
   （1）太阳能辐照度:
       数    量:2路
        光谱范围:280—3000nm；
        测量范围:0～2000 W/m²；
        测量:＜5% ；
        分 辨 率:1 W/m²
  （2）温     度:(蓄电池温度1路，太阳能电池温度2路，环境温度1路)
       数    量:4路
       测量范围:-50～100℃；
       测量:±0.2℃；
       分 辨 率:0.1℃；
 （3）风     速：
通 道 数:1路；
测量范围:0～60m/s；
测量:±0.5m/s；
分 辨 率:0.1m/s；
（4）光伏组件电参数测试仪
测量范围 ：电压: 10V-1000V，电流：1A-20A；功率：10W-10KW
数据采集：400点/I-V曲线
数据存储：300个/I-V曲线
测量参数：I-V曲线，P-V曲线，Isc、Voc、Pmax、Vm、Im、FF、EFF、Temp、Rs、Rsh和STC变换
