西门子CPU222CN模块

西门子CPU222模块    西门子PLC模块CPU222   西门子CPU22输入模块   西门子CPU22CN

型号：67 212-1BB23-0XB8

           67 212-1AB23-0XB8

S7-200 Micro PLC提供了的通讯功能。
可以在1.2至187.5 kbaud数输率情况下操作集成的RS485接口：

• 当统总线126参与者时：编程设备，SIMATIC HMI产品和 CPU可顺利联网。在纯粹的S7-200网络中，通过集成的PPI协议

• 卓越的紧凑型解决方案
• 本机带14个输入/输出点
• 多可带2个扩展模块

CPU 222 安装有：

• 集成式 24 V 编码器/负载电源:
  用于直接连接传感器和编码器。用 180 mA 时，它也可用作负载电源。
• 2种型号：
  带多种电源和控制电压
• 内置数字量输入/输出：
  8个输入和 6 个输出。
• 1 个通讯接口:
  可选
  • 作为 PPI接口，用于编程功能、HMI 功能（TD 200、OP），S7-200 内部 CPU / CPU 通信（9.6/19.2/187.5 kbps），或作为 MPI从站，用于和 MPI 主站（S7-300 / -400、OP、TD、按钮板）进行数据交换。
  • 用户可编程接口（FreePort），带中断能力，用于和非西门子设备进行串行数据交换，例如在 ASCII 协议下、波特率为 1.2/2.4/4.8/9.6/19.2/38.4/57.6/115.2 Kbit/s时，可将 PC / PPI 电缆用作为 RS 232/ RS 485 适配器。
• 扩展总线：
  连接扩展模块 (只能使用 22x 系列的扩展模块)。
• 中断输入：
  对过程信号的上升沿或下降沿作出响应
• 计数器：
  4 个计数器(30 kHz), 可通过参数设置使能和复位输入，具有2个单独的输入端，可同时用作增/减计数器；或者可以连接2个具有90°相差的增量编码器。
• 通过数字量和模拟量扩展模块进行无故障扩展(扩展模块)。
• 模块(选件)；用于集成输入的和用户程序的检验。
• 模拟电位计:
  1 个模拟电位计，可在日常工作中用作一个设定值计数器，例如设定时间。
• 脉冲输出：
  2 个高频脉冲输出（ 20 kHz）；用于定位任务及通过电源电路控制调频电机和步进电机。
• 实时时钟（可作为选件子模块）；例如用于给报文加时间标记，纪录机器运行时间或用于对过程的时间控制。
• EEPROM 子模块(选件):
  用于保存完整的 STEP 7-Micro/WIN 用户程序及其它文档。
  用于支持数据记录功能和配方管理。
  允许快速修改程序(即使没有编程器)和其它程序归档。
• 通过电池提供长时间后备：
  可将存储时间到200天。无电池模块时，用户数据（如存储器位状态、数据块、定时器和计数器）通过内部的电容进行保护,大约 5 天。可以保存用户程序(免维护)。电池模块存储器子模块插槽中

S7-200CN  CPU可编程控制器   注释位数带8的产品，产地为中国南京西门子分公司
67 212-1AB23-0XB8 CPU222 DC/DC/DC,8输入/6输出
67 212-1BB23-0XB8 CPU222 继电器输出,8输入/6输出
67 214-1AD23-0XB8 CPU224 DC/DC/DC,14输入/10输出
67 214-1BD23-0XB8 CPU224 继电器输出,14输入/10输出
67 214-2AD23-0XB8 CPU224XP DC/DC/DC,14DI/10DO,2AI/1AO
67 214-2BD23-0XB8 CPU224XP 继电器输出,14DI/10DO,2AI/1AO
67 216-2AD23-0XB8 CPU226 DC/DC/DC,24输入/16输出
67 216-2BD23-0XB8 CPU226 继电器输出,24输入/16输出

扩展模块
67 221-1BH22-0XA8 EM221 16入 24VDC，开关量
67 221-1BF22-0XA8 EM221 8入 24VDC，开关量
67 221-1EF22-0XA0 EM221 8入 120/230VAC，开关量
67 222-1BF22-0XA8 EM222 8出 24VDC，开关量

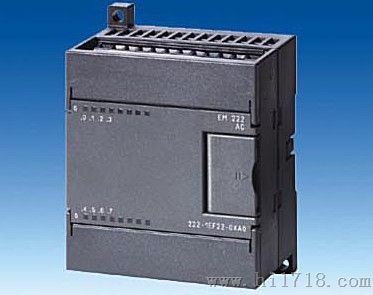

67 222-1EF22-0XA0 EM222 8出 120V/230VAC，0.5A 开关量
67 222-1HF22-0XA8 EM222 8出 继电器
67 222-1BD22-0XA0 EM222 4出 24VDC 固态－MOSFET
67 222-1HD22-0XA0 EM222 4出 继电器 干触点
67 223-1BF22-0XA8 EM223 4入/4出 24VDC，开关量
67 223-1HF22-0XA8 EM223 4入 24VDC/4出 继电器
67 223-1BH22-0XA8 EM223 8入/8出 24VDC，开关量
67 223-1PH22-0XA8 EM223 8入 24VDC/8出 继电器
67 223-1BL22-0XA8 EM223 16入/16出 24VDC，开关量
67 223-1PL22-0XA8 EM223 16入 24VDC/16出 继电器
67 223-1BM22-0XA8 EM223 32入/32出 24VDC，开关量
67 223-1PM22-0XA8 EM223 32入 24VDC/32出 继电器
67 231-0HC22-0XA8 EM231 4入*12位，模拟量

67 231-7PB22-0XA8 EM231 2入*热电阻，模拟量
67 231-7PD22-0XA8 EM231 4入*热电偶，模拟量
67 232-0HB22-0XA8 EM232 2出*12位，模拟量
67 235-0KD22-0XA8 EM235 4入/1出*12位，模拟量
67 277-0AA22-0XA0 EM277 PROFIBUS-DP接口模块
6GK7 243-2AX01-0XA0 CP243-2 AS-i接口模块
67 253-1AA22-0XA0 EM253 位控模块
67 241-1AA22-0XA0 EM241 调制解调器模块
6GK7 243-1EX00-0XE0 CP243-1 工业以太网模块
6GK7 243-1GX00-0XE0 CP243-1IT 工业以太网模块

附件
67 291-8GF23-0XA0 MC291,新CPU22x存储器盒,64K
67 297-1AA23-0XA0 CC292,CPU22x时钟/日期电池盒
67 291-8BA20-0XA0 BC293,CPU22x电池盒
67 290-6AA20-0XA0 扩展电缆,I/O扩展,0.8米,CPU22x/EM
67 901-3CB30-0XA0 编程/通讯电缆,PC/PPI,带光电隔离,5-开关,5m
67 901-3DB30-0XA0 编程/通讯电缆,PC/PPI,带光电隔离,U接口，5-开关
67 292-1AD20-0AA0 CPU22x/EM端子连接器块,7个端子,可拆卸
67 292-1AE20-0AA0 CPU22x/EM端子连接器块,12个端子,可拆卸
67 292-1AG20-0AA0 CPU22x/EM连接器块,18个端子,可拆卸
6AV6 640-0AA00-0AX0 TD400C文本显示器
6EP1 332-1SH31         专为S7－200 设计电源,24V/3.5A 可并联5个
