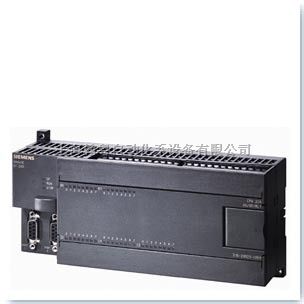

- | SIMATIC S7-200，CPU 226紧凑型单元，AC 电源，24 DI DC/16 DO 继电器，16/24 KB代码/10 KB数据，2个PPI/自由端口 |
| |
| 电源电压 |
| AC 120 V | 是 |
| AC 230 V | 是 |
| 电源频率 |
| 允许的频率范围，上限 | 63 Hz |
| 负载电压 L+ |
| 额定值 (DC) | 24 V |
| 允许范围，下限 (DC) | 5 V |
| 允许范围，上限 (DC) | 30 V |
| 负载电压 L1 |
| 额定值 (AC) | 100 V |
| 允许范围，下限 (AC) | 5 V |
| 允许范围，上限 (AC) | 250 V |
| 允许的频率范围，下限 | 47 Hz |
| 允许的频率范围，上限 | 63 Hz |
| 传感器供电 |
| 24 V 传感器供电 |
| 24 V | 是; 允许范围：20.4 至 28.8 V |
| 短路保护 | 是; 电子，400 mA 时 |
| 输出电流，值 | 400 mA |
| 存储器 |
| 存储器类型 | 其他 |
| 存储器模块数量（可选） | 1; 插拔式存储器模块，内容与集成 EEPROM一致，另外还可以分类存放配方、数据记录和其它文件。 |
| 数据存储器和程序存储器 |
| 数据存储器，值 | 10 kbyte |
| 程序存储器，值 | 24 kbyte; 16 KB，在激活运行时间编辑时 |
| 缓冲 |
| 存在 | 是; 程序：整个程序位于集成 EEPROM 中，免维护，可通过 CPU 编程；数据：整个从PG/PC 的 DB 1 位于集成 EEPROM 中，免维护，DB 1 的即时数值位于 RAM 中，剩余标记、计时器、计数器等通过电容器免维护；可选择用于长时间缓冲的电池 |
| 蓄电池 |
| 缓冲器电池 |
| 电池操作 | |
| 缓冲器时间，值 | 100 h; （40 °C 下至少 70 小时）；200 天（典型值）附带可选择的电池模块 |
| CPU-处理时间 |
| 对于位运算，值 | 0.22 μs |
| 计数器、定时器及其剩磁 |
| S7 计数器 |
| 数量 | 256 |
| 在带电池的情况下保留 |
| 可调整 | 是; 关于电容器或电池 |
| 下限 | 1 |
| 上限 | 256 |
| 计数范围 |
| 下限 | 0 |
| 上限 | 32767 |
| S7 时间 |
| 数量 | 256 |
| 在带电池的情况下保留 |
| 可调整 | 是; 关于电容器或电池 |
| 上限 | 64 |
| 时间范围 |
| 下限 | 1 ms |
| 上限 | 54 min; 4 个计时器：1 ms 至 30 s；16 个计时器：10 ms 至 5 min；236 个计时器：100ms 至 54 min |
| 数据范围及其剩磁 |
| 标记 |
| 数量，值 | 32 byte |
| 存在剩磁 | 是; M 0.0 至 M 31.7 |
| 在带电池的情况下保留 | 0 至 255，关于电容器或电池，可调整 |
| 在不带电池的情况下保留 | 0 至 112 在 EEPROM 中，可调整 |
| 硬件扩展 |
| 扩展设备，值 | 7; 只能使用 S7-22x系列的扩展模块。由于输出电流受限，扩展模块的使用可能受到限制。 |
| 可连接的编程设备/PC | SIMATIC PG/PC，标准 PC |
| 扩展模块 |
| 模拟输入端/输出端，值 | 35; 28 个输入和 7 个输出（EM）或 0 个输入和 14 个输出（EM） |
| 数字输入端/输出端，值 | 148; 多 128 个输入和 120 个输出（CPU+EM） |
| AS 接口输入端/输出端，值 | 62; AS 接口 A/B 从站 (CP 243-2) |
| 数字输入 |
| 数字输入端数量 | 24 |
| m/p 读取 | 是; 可选择，每组 |
| 输入电压 |
| 额定值，DC | 24 V |
| 对于信号“0” | 0 至 5 V |
| 对于信号“1” | 小值 15 V |
| 输入电流 |
| 对于信号“1”，典型值 | 2.5 mA |
| 输入延迟（输入电压为额定值时） |
| 对于标准输入端 |
| 从“0”到“1”时，值 | 12.8 ms |
| 对于计数器/技术功能 |
| 可参数化 | 是; （E0.0 至 E1.5）30 kHz |
| 导线长度 |
| 屏蔽导线长度，值 | 500 m; 标准入口： 500 m，快速计数器： 50 m |
| 未屏蔽导线长度，值 | 300 m; 不用于信号 |
| 数字输出 |
| 数字输出端数量 | 16; 继电器 |
| 短路保护 | 否; 外部预设 |
| 输出端的通断能力 |
| 电阻负载时的值 | 2 A |
| 照明负载时的值 | 200 W; DC 时 30 W，AC 时 200 W |
| 输出电压 |
| 对于信号 “1”，小值 | L+/L1 |
| 输出电流 |
| 对于信号“1”的额定值 | 2 A |
| 电阻负载时的输出延迟 |
| 从 “0” 到“1”，值 | 10 ms; 输出 |
| 从 ”1” 到“0”，值 | 10 ms; 输出 |
| 2 个输出端的并联开关 |
| 用于增加功率 | 否 |
| 开关频率 |
| 电阻负载的脉冲输出端，值 | 1 kHz |
| 输出端的总电流（每组） |
| 安装位置 |
| 可达 40 ℃，值 | 10 A |
| 水平安装位置 |
| 可达 55 ℃，值 | 10 A |
| 继电器输出端 |
| 继电器输出端数量，集成 | 16 |
| 操作循环数 | ; 在负载额定电压为 100,000 时，机械电流为 1 |
| 导线长度 |
| 屏蔽导线长度，值 | 500 m |
| 未屏蔽导线长度，值 | 150 m |
| 模拟输入 |
| 模拟电位计数量 | 2; 模拟电位计；分辨率 8 位 |
| 传感器 |
| 可连接传感器 |
| 双线传感器 | 是 |
| 允许的闭路电流（双线传感器） 值 | 1 mA |
| 1. 接口 |
| 物理组成 | RS 485 |
| 功能性 |
| MPI | 是; 作为 MPI 从站，用于和 MPI主站的数据交换（S7-300/S7-400-CPU、OP、TD、按钮式面板）；S7-200 内部CPU/CPU 通讯在 MPI 网络中可能受限；传输速率 19.2/187.5 kbit/s |
| PPI | 是; 附带 PPI 协议，用于编程功能、HMI 功能 (TD 200,OP)，S7200内部CPU/CPU通讯；传输速率 9.6/19.2/187.5 kbit/s |
| 串行数据交换 | 是; 作为可自由编程的接口，使用附带 ASCII协议波特率的外部设备用于串联数据交换：1.2/2.4/4.8/9.6/19.2/38.4/57.6/115.2 Kbit/s；PC/PPI 电缆也可用作RS232/RS485 变换器 |
| MPI |
| 传输速率，小值 | 19.2 kbit/s |
| 传输速率，值 | 187.5 kbit/s |
| 2. 接口 |
| 物理组成 | RS 485 |
| 功能性 |
| MPI | 是; 作为 MPI 从站，用于和 MPI主站的数据交换（S7-300/S7-400-CPU、OP、TD、按钮式面板）；S7-200 内部CPU/CPU 通讯在 MPI 网络中可能受限；传输速率 19.2/187.5 kbit/s |
| PPI | 是; 附带 PPI 协议，用于编程功能、HMI 功能 (TD 200,OP)，S7200内部CPU/CPU通讯；传输速率 9.6/19.2/187.5 kbit/s |
| 串行数据交换 | 是; 作为可自由编程的接口，使用附带 ASCII协议波特率的外部设备用于串联数据交换：1.2/2.4/4.8/9.6/19.2/38.4/57.6/115.2 Kbit/s；PC/PPI 电缆也可用作RS232/RS485 变换器 |
| MPI |
| 传输速率，值 | 187.5 kbit/s |
| 传输速率，小值 | 19.2 kbit/s |
| 集成功能 |
| 计数器数量 | 6; 快速计数器（每 30 kHz），32位（包括号），可用作正向或反向计数器或用于连接 2 个附带 2 个旋转 90°的脉冲序列的增量编码器（ 20 kHz（A/B）计数器）；释放和复位输入可参数化；当额定值时有中断可能（包括任意内容的子程序的调用）；转换计数方向等 |
| 计数频率（计数器），值 | 30 kHz |
| 报警输入端的数量 | 4; 4 个上升脉冲和/或 4 个下降脉冲 |
| 电位隔离 |
| 数字输入电位隔离 |
| 在通道之间 | 是; 光电耦合器 |
| 在通道之间，分组点数 | 13 和 11 |
| 数字输出电位隔离 |
| 在通道之间 | 是; 继电器 |
| 在通道之间，分组点数 | 4、5 和 7 |
| 允许的电位差 |
| 在不同电路之间 | DC 500 V 在 DC 24 V 和 DC 5 V 之间；AC 1500 V 在 DC 24 V 和 AC 230 V之间 |
| 护等级和护类别 |
| IP 20 | 是 |
| 环境要求 |
| 环境条件 | 其他环境条件：参见“自动化系统 S7-200，系统手册” |
| 运行温度 |
| 水平安装，小值 | 0 °C |
| 水平安装，值 | 55 °C |
| 垂直安装，小值 | 0 °C |
| 垂直安装，值 | 45 °C |
| 气压 |
| 允许范围，小值 | 860 hPa |
| 允许范围，值 | 1080 hPa |
| 相对湿度 |
| 操作，小值 | 5 % |
| 操作，值 | 95 %; RH 应力强度 2 合 IEC 1131-2 |
| 组态 |
| 编程 |
| 操作备用装置 | 二进制运算、比较运算、时间运算、计数运算、时钟运算、传输运算、表格运算、逻辑运算、移动和旋算、转换运算、程序控制运算、中断和通讯运算、堆叠运算、固定点运算、浮点运算、数字功能 |
| 程序编辑 | 自由循环 (OB 1)，报警控制，时间控制（1 至 255 ms） |
| 程序组织 | 1 OB，1 DB，1 SDB 子程序有/无参数传输 |
| 子程序数量，值 | 64 |
| 编程语言 |
| KOP | 是 |
| FUP | 是 |
| AWL | 是 |
| 技术保护 |
| 用户程序保护/保护 | 是; 3 级保护 |
| 连接技术 |
| 插拔式 I/O 端子 | 是 |
| 尺寸 |
| 宽度 | 196 mm |
| 高度 | 80 mm |
| 深度 | 62 mm |
| 重量 |
| 重量，约 | 660 g |
