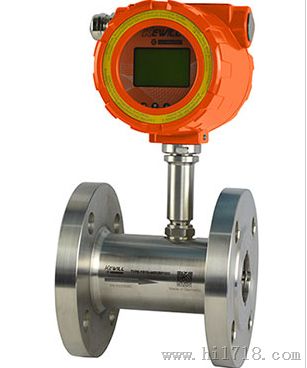

涡轮流量计FR80原理,结构
涡轮流量计是一种速度式流量计。如下图所示，在管道中心安放一个涡轮，两端由轴承支撑，当流体通过管道时，冲击涡轮叶片，对涡轮产生驱动力矩，使涡 轮克服摩擦力矩和流体阻力矩而产生旋转.在的流量范围内，对的流体介质粘度，涡轮的旋转角速度与流体流速成正比.由此，流体流速可通过涡轮的旋转 角速度得到，从而可以计算得到通过管道的流体流量.涡轮的转速通过装在机壳外的传感线圈来检测.当涡轮叶片切割由壳体内磁钢产生的磁力线时，就会引起传感线圈中的磁通变化.传感线圈将检测到的磁通周期 变化信号送入前置放大器，对信号进行放大、整形，产生与流速成正比的脉冲信号，送入单位换算与流量积算电路得到并显示累积流量值;同时亦将脉冲信号送入频 率电流转换电路，将脉冲信号转换成模拟电流量，进而指示瞬时流量值.
涡轮流量计FR80特点
● 安装有高性的长寿命轴承
● 好的重复性好，适合于配料
● 的低流速测量性能
● 快速响应，适合批量控制和配比控制场合的使用
● 多叶片结构的转子，高
● 蒸汽清洗允许
● 带高低报警功能，可以驱动继电器
● 具有10点非线性修正功能
● 标准RS485通讯(MODBUS协议)
● 模块化电路设计及丰富的自诊断功能，维修方便
● 紧奏型适用于设备安装
●选择合适的材料，可以测量温度400度的流体
涡轮流量计FR80应用
● 成品油、轻质原油、汽油、轻油、喷气燃料、轻柴油、石脑油、乙烯等
● 润滑油、液压油等
● 水、纯水、蒸馏水、去离子水、脱盐水、水等
● 酒精、苯、、二、丁二烯、四氯化碳、甲基胺、丙烯腈等
● 甲醛、酢酸、、二硫化碳等
● 牛奶、咖啡等
● 导热油、热煤油等高温介质
产品来源：科威尔自动化有限公司
