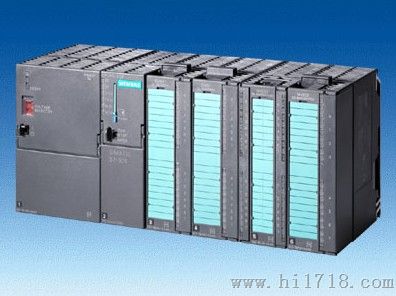

西门子DO模块SM322 数字量输出模块用于从控制器向过程变量输出数字量信号。数字量输出模块把 S7-300 的内部信号电平转换成过程所要求的外部信号电平。
CPU模块,电源模块,DO模块 DI模块 AI模块
AO模块 I/O模块,通讯模块,编程电缆 ,编程软件,WINCC软件,触摸屏,
通讯电缆 通讯电缆接头 模块连接器 导轨
SM 322 数字量输出模块 | |||
系列号 | 产品图片 | 描述 | 选型型号 |
SM322 | (每个模块包括标签条一个,总线连接器一个。但不包括前连接器,需要另购) | 8点输出,24VDC,2A | 67 322-1BF01-0AA0 |
16点输出,24VDC,0.5A | 67 322-1BH01-0AA0 | ||
16点输出,24VDC,0.5A, | 67 322-1BH10-0AA0 | ||
32点输出,24VDC,0.5A | 67 322-1BL00-0AA0 | ||
8点输出,24VDC,0.5A,诊断能力 | 67 322-8BF00-0AB0 | ||
16点输出,24-48VDC,0.5A | 67 322-5GH00-0AB0 | ||
8点输出,48-125VDC,1.5A | 67 322-1CF00-0AA0 | ||
8点输出,120/230VAC,1A | 67 322-1FF01-0AA0 | ||
8点输出,120/230VAC,2A | 67 322-5FF00-0AB0 | ||
16点输出,120/230VAC,1A | 67 322-1FH00-0AA0 | ||
32点输出,120VAC,1A | 67 322-1FL00-0AA0 | ||
8点输出,继电器,2A | 67 322-1HF01-0AA0 | ||
8点输出,继电器,5A | 67 322-1HF10-0AA0 | ||
8点输出,继电器,5A,带过压RC 滤波器保护 | 67 322-5HF00-0AB0 | ||
16点输出,继电器,8A | 67 322-1HH01-0AA0 |
数字量输出模块具有下列机械特性:
- 紧凑型设计:
- 绿色 LED,用于指示输出的信号状态。
- 前连接器插座,通过前门保护。
- 前门上的标签区。
- 连接器针脚分配,用于在前门内部进行配线。
- 安装方便:
没有插槽规则;输出地址由插槽决定。
当在 ET 200M 中与有源总线模块一起使用时,可以进行热插拔,而不会有任何反应。 - 方便用户接线。
- RC 滤波器 (用于继电器模块 67 322-1HF20):
继电器模块 67 322-1HF20-0AA0 有一个可连接的 RC 网络(300Ω/0.1μF) ,用于大电感负载开关时灭弧(功率因数 = 0.4)。例如,这样可以:- 对于框架规格 5 的 NEMA 电机的起动器,触点寿命从 100,000 增加到 200,000 次切换操作。
具有8、16、32或64通道的模块。
电源模板67 307-1BA00-0AA0 电源模块(2A)
67 307-1EA01-0AA0 电源模块(5A)
67 307-1KA02-0AA0 电源模块(10A)
CPU
67 312-1AE13-0AB0 CPU312,32K内存
67 312-5BE03-0AB0 CPU312C,32K内存 10DI/6DO
67 313-5BF03-0AB0 CPU313C,64K内存 24DI/16DO / 4AI/2AO
67 313-6BF03-0AB0 CPU313C-2PTP,64K内存 16DI/16DO
67 313-6CF03-0AB0 CPU313C-2DP,64K内存 16DI/16DO
67 314-1AG13-0AB0 CPU314,96K内存
67 314-6BG03-0AB0 CPU314C-2PTP 96K内存 24DI/16DO / 4AI/2AO
67 314-6CG03-0AB0 CPU314C-2DP 96K内存 24DI/16DO / 4AI/2AO
67 315-2AG10-0AB0 CPU315-2DP, 128K内存
67 315-2EH13-0AB0 CPU315-2 PN/DP, 256K内存
67 317-2AJ10-0AB0 CPU317-2DP,512K内存
67 317-2EK13-0AB0 CPU317-2 PN/DP,1内存
67 318-3EL00-0AB0 CPU319-3 PN/DP,1.4M内存
内存卡
67 953-8LF20-0AA0 SIMATIC Micro内存卡 64kByte(MMC)
67 953-8LG11-0AA0 SIMATIC Micro内存卡128KByte(MMC)
67 953-8LJ20-0AA0 SIMATIC Micro内存卡512KByte(MMC)
67 953-8LL20-0AA0 SIMATIC Micro内存卡2yte(MMC)
67 953-8LM20-0AA0 SIMATIC Micro内存卡4yte(MMC)
67 953-8LP20-0AA0 SIMATIC Micro内存卡8yte(MMC)
开关量模板
67 321-1BH02-0AA0 开入模块(16点,24VDC)
67 321-1BH10-0AA0 开入模块(16点,24VDC)
67 321-1BH50-0AA0 开入模块(16点,24VDC,源输入)
67 321-1BL00-0AA0 开入模块(32点,24VDC)
67 321-7BH01-0AB0 开入模块(16点,24VDC,诊断能力)
67 321-1EL00-0AA0 开入模块(32点,120VAC)
67 321-1FF01-0AA0 开入模块(8点,120/230VAC)
67 321-1FF10-0AA0 开入模块(8点,120/230VAC)与公共电位单独连接
67 321-1FH00-0AA0 开入模块(16点,120/230VAC)
67 321-1CH00-0AA0 开入模块(16点,24/48VDC)
67 321-1CH20-0AA0 开入模块(16点,48/125VDC)
67 322-1BH01-0AA0 开出模块(16点,24VDC)
67 322-1BH10-0AA0 开出模块(16点,24VDC)
67 322-1CF00-0AA0 开出模块(8点,48-125VDC)
67 322-8BF00-0AB0 开出模块(8点,24VDC)诊断能力
67 322-5GH00-0AB0 开出模块(16点,24VDC,接点,故障保护)
67 322-1BL00-0AA0 开出模块(32点,24VDC)
67 322-1FL00-0AA0 开出模块(32点,120VAC/230VAC)
67 322-1BF01-0AA0 开出模块(8点,24VDC,2A)
67 322-1FF01-0AA0 开出模块(8点,120V/230VAC)
67 322-5FF00-0AB0 开出模块(8点,120V/230VAC,接点)
67 322-1HF01-0AA0 开出模块(8点,继电器,2A)
67 322-1HF10-0AA0 开出模块(8点,继电器,5A,接点)
67 322-1HH01-0AA0 开出模块(16点,继电器)
67 322-5HF00-0AB0 开出模块(8点,继电器,5A,故障保护)
67 322-1FH00-0AA0 开出模块(16点,120V/230VAC)
67 323-1BH01-0AA0 8点输入,24VDC;8点输出,24VDC模块
67 323-1BL00-0AA0 16点输入,24VDC;16点输出,24VDC模块
模拟量模板
67 331-7KF02-0AB0 模拟量输入模块(8路,多种信号)
67 331-7KB02-0AB0 模拟量输入模块(2路,多种信号)
67 331-7NF00-0AB0 模拟量输入模块(8路,15位)
67 331-7NF10-0AB0 模拟量输入模块(8路,15位)4通道模式
67 331-7HF01-0AB0 模拟量输入模块(8路,14位,快速)
67 331-1KF01-0AB0 模拟量输入模块(8路, 13位)
67 331-7PF01-0AB0 8路模拟量输入,16位,热电阻
67 331-7PF11-0AB0 8路模拟量输入,16位,热电偶
67 332-5HD01-0AB0 模拟输出模块(4路)
67 332-5HB01-0AB0 模拟输出模块(2路)
67 332-5HF00-0AB0 模拟输出模块(8路)
67 332-7ND02-0AB0 模拟量输出模块(4路,15位)
67 334-0KE00-0AB0 模拟量输入(4路RTD)/模拟量输出(2路)
67 334-0CE01-0AA0 模拟量输入(4路)/模拟量输出(2路)
附件
67 365-0BA01-0AA0 IM365接口模块
67 360-3AA01-0AA0 IM360接口模块
67 361-3CA01-0AA0 IM361接口模块
67 368-3BB01-0AA0 连接电缆 (1米)
67 368-3BC51-0AA0 连接电缆 (2.5米)
67 368-3BF01-0AA0 连接电缆 (5米)
67 368-3CB01-0AA0 连接电缆 (10米)
67 390-1AE80-0AA0 导轨(480mm)
67 390-1AF30-0AA0 导轨(530mm)
67 390-1AJ30-0AA0 导轨(830mm)
67 390-1BC00-0AA0 导轨(2000mm)
67 392-1AJ00-0AA0 20针前连接器
67 392-1AM00-0AA0 40针前连接器
功能模板
67 350-1AH03-0AE0 FM350-1 计数器功能模块
67 350-2AH00-0AE0 FM350-2 计数器功能模块
67 351-1AH01-0AE0 FM351 定位功能模块
67 352-1AH02-0AE0 FM352 电子凸轮控制器+组态包光盘
67 355-0VH10-0AE0 FM355C 闭环控制模块
67 355-1VH10-0AE0 FM355S 闭环控制系统
67 355-2CH00-0AE0 FM355-2C 闭环控制模块
67 355-2SH00-0AE0 FM355-2S 闭环控制模块
67 338-C01-0AB0 SM338位置输入模块
67 352-5AH00-0AE0 FM352-5布尔处理器
67 352-5AH00-7XG0 FM352-5功能软件包
