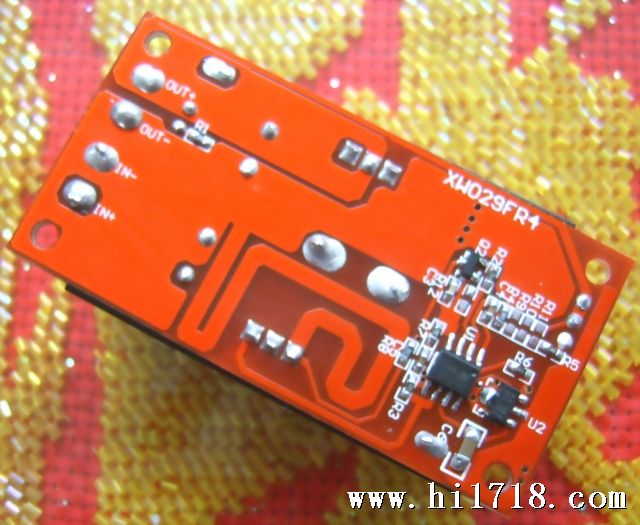

模块参数
模块性质:非隔离升压模块
模块大小:长65MM,宽33,高包括散热片23.5MM.
输入方式:IN+输入正级, IN-输入负
输出方式:OUT+输出正级, OUT-输出负
接线方式:免焊接,端子
输入电压:10-32V
输出电压:
(1)连续可调(12-35V)本店默认发货电压19V(如需其它电压购买时请告知掌柜)。
(2)固定输出(12-35V之间任意选择),购买时请告诉掌柜。
输出电流:6A(MAX)
输入电流:10A(MAX) (过10A请加强散热,)
输出功率:自然冷却100W(MAX),加风扇150W(MAX)
轻松带动65W 90W 笔记本电脑 包括双核
用12V蓄电池带普通 19V 3.42A的笔记本电脑 模块温度约45度
转换效率:94%(输入16V 输出19V 2.5A时测得)(供参考)
工作温度:工业级(-40℃到 +85℃)(环境温度过40度,请降低功率使用,或加风扇)
满载温升:45℃
空载电流:典型25mA
短路保护:无(请在输入加装过流保护器)
输入反接保护:无
应用范围
1).DIY一个输出可调车载电源,要在输入接入您的12V电源,输出电压您就可以(14-35V)自由连续调节,但是输出电压不能低于输入电压哦。
2).车载笔记本电源。输入接在您的12V 电源上,输出调节成您笔记本的电压即可工作。
3).升压充电器,您可以用12V电源为高于12V的蓄电池充电,例如24V电瓶。
4).为您的电子设备供电,只要把电压调节到您需要的电压且电流不过额定电流都是可以正常工作的。
5).系统前级供电,当您在做某个项目的时候输入为10-18V的时候,而您的系统板又需要24V左右的电源而其功率很大,用普通DC-DC 模块功率太小,那您选我们这个模块将是您的选择,不用调试直接上机即可工作,轻松做到大功率升压。
