1、概述
FS-1002是一种远程数字化温度采集设备，多可同时连接128个数字温度传感器（共八个通道，每通道多并联128个18B20）。以RS485方式按照标准ModBus-RTU协议同计算机或者PLC等进行通讯。使用更适合现场要求接插方便的可插拔端子连接器。
2、性能指标
★ 支持美国DALLAS 1-wire总线数字化温度传感器18B20
★ 测温通道数：8
★ 测温点数：128
★ 测温范围：-55～+125℃
★ 测温：&plun;0.5℃
★ 测温距离:≤200M
★ 测温方式: 3线制2线制（推荐使用3线制）
★ 传感器排序方式:自动排序,指定排序
★ 通信模块：隔离型RS485方式
★ 通信协议：标准Modbus-RTU
★ 波特率：1200，2400，4800，9600，14400，19200 BPS
★ 通信距离：<1200M
★ 工作电源：12～30V
★ 工作温度：-20～75℃
★ 外形尺寸：10×6×2.5 cm

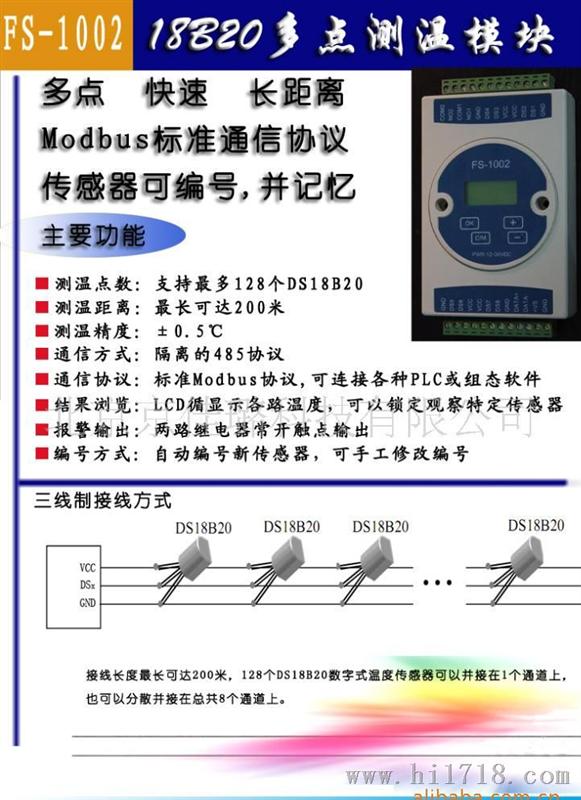

3、外观描述及接线
+VS：供电电源正。
GND:供电电源负。
DATA+：485通信的D+。
DATA-：485通信的D-。
VCC：18B20的VDD。
GND: 18B20的GND。
DSx：18B20的DQ。
1,2：继电器输出的常开触点。
COM1,COM2：继电器输出的公共端。
注1：每个DSx代表一个通道，本模块可接共8个通道，每个通道多并接128个DS1820，接线按照VCC, DSx及GND即可。
注2：本模块支持两路继电器输出，可以设置为温度上下限越限后的输出。
