隔离放大器|可现场校准的模拟量隔离放大器|点增益可调型隔离放大器ISO EM U(A)-P-O-T系列：
可现场校准的模拟量隔离放大器产品典型应用
● 直流电流或电压信号的隔离、转换及放大
● 工业现场信号隔离及长线传输
● 模拟信号地线干扰抑制及数据采集隔离
● 仪器仪表与传感器信号收发
● PLC、DCS现场模拟信号隔离采集
● 变频器信号远程干扰无失真传输
● 电力监控、设备隔离栅
● 传感器4-20mA等模拟信号一进二出、二进二出、一进四出隔离放大变送功能的实现
可现场校准的模拟量隔离放大器产品特点
● 等级：0.1级、0.2级、0.5级,全量程内非线性度<0.2%
● 可外接多圈电位器进行调节点和增益、满度校准
● 辅助电源、模拟量输入与输出之间：3000VDC 三隔离
● 辅助电源：5V,12V,15V,24VDC等单电源供电方式
● 0-75mV//0-5V/0-10V/0-1mA/0-20mA/4-20mA模拟信号之间相互隔离、放大及转换
● 工业级温度范围: -20 ~ +70 ℃
● EMC场合须有电磁干扰抑制电路或采取屏蔽措施
● 、小体积,SIP 12Pin合UL94V-0标准阻燃封装
可现场校准的模拟量隔离放大器产品描述
点可调|点校准|满度可调|满度校准|增益可调|调增益|调点|调满度。ISO EM-T系列模拟量磁电隔离放大器变送器，是一种将模拟信号隔离放大、转换变送成按比例输出模拟量的混合集成电路。该IC在同一芯片上集成了一组多隔离的DC/DC变换电源和一组磁电耦合的模拟信号隔离放大器，它采用磁电偶合的方案，主要用于对EMC（电磁干扰）无要求的场合。输入及输出侧宽爬电距离及内部隔离措施使该芯片可3000VDC缘电压。
ISO EM-T系列模拟量磁电隔离放大器变送器内部采用电磁隔离技术，相比光耦隔离具有更好的温漂特性和线性度。IC的点和增益可通过外接多圈电位器进行调节校准，方便工业现场根据仪器设备的工作运行状态进行调节和校正。产品广泛应用在电力运行监控、PLC、DCS、FCS、变频器、仪器仪表、设备、工业自动化等需要电量隔离采集测控的行业。
可现场校准的模拟量隔离放大器产品选型举例
例1： 输入信号：0-5V ；辅助电源：24VDC ；输出信号： 4-20mA；点、满度和增益可分别调节校准。
产品型号：ISO EM U1-P1-O1-T
例2： 输入信号：4-20mA ；辅助电源：24VDC ；输出信号：4-20mA；点、满度和增益可分别调节校准。
产品型号：ISO EM A4-P1-O1-T
可现场校准的模拟量隔离放大器产品常规参数：
| 产品类别： | 隔离放大器|模拟量可调型隔离放大器|点增益可调隔离放大器 | ||
| 输 入： | 0-20mA,4-20mA,0-10V等 | 输 出： | 0-5V,4-20mA,0-10V等 |
| 隔离方式： | 磁电隔离 | 隔离电压： | 3000VDC |
| 封装方式： | SIP 12 | 说 明： | 可现场校准的模拟量隔离放大器:ISO EM U(A)-P-O-T系列. |
产品额定值（长期在额定值环境下工作影响产品使用寿命，过值会出现不可的损坏。）
Continuous Isolation Voltage（持续隔离电压） 3KVDC/rms |
PW（电源电压输入范围） ±25%Vdd |
Junction Temperature （工作环境温度） - 45℃~ + 85℃ |
Lead Temperature （安装焊接温度<10S） +300℃ |
Output Voltage Load Min（输出电压信号时的小负载） 2KΩ |
可调型隔离放大器通用参数
、线性度误差等级-------- 0.1 , 0.2 级 | 回 差 ---------- < 0.5% |
辅助电源----------5V,12V,15V,24VDC单电源 | 隔 离 ---------- 信号输入/输出/辅助电源 |
工作温度---------- -20~+70℃ | 缘电阻 ---------- ≥20MΩ |
工作湿度---------- 10~90% (无凝露) | 耐 压 --------- 3KVDC(60HZ/S)漏电流 1mA |
存储温度---------- -45~+85℃ | 耐冲击电压---------- 3KVDC， 1.2/50us(峰值) |
存储湿度---------- 10~95% (无凝露) |
备注*1： 当输入为0-xV电压，输出为4-20mA模拟电流信号时须同时外接增益调节和点调节多圈电位器。使用ISO EM U(A)-P-O-T模块，输入与输出信号同样为0-xV/0-xmA（对）参数的条件下及输出为电压信号时无外接调功能。
备注*2： 用户对输出模拟信号带负载能力有要求的可以定制。或选择0-1V(max 1A),0-5V(max 500mA)大电流输出的ISO系列线性调节控制隔离放大器产品
备注*3： 对于电流输出型产品，输出端没有配置点调节端子的（8脚、11脚），表示该产品使用时不用调就可所要求的。如果用户对产品调有需求的，请选用本公司生产的ISO mV系列产品。
备注*4： 电压输入型产品（ISO EM U-P-O-T）因为输入阻很高，使用中当输入端开路时则输出会出现值。为现场出现意外，请用户在输入端（1脚、2脚）并接一个1MΩ电阻和一个0.1UF电容，这样可以在使用中当输入端开路时的输出为小值0。

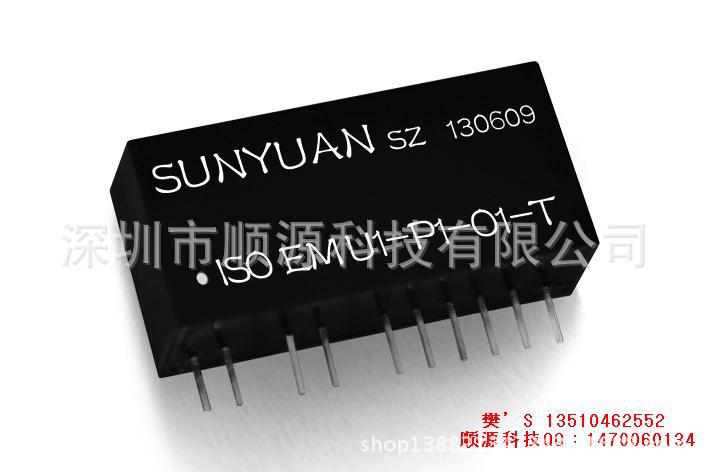

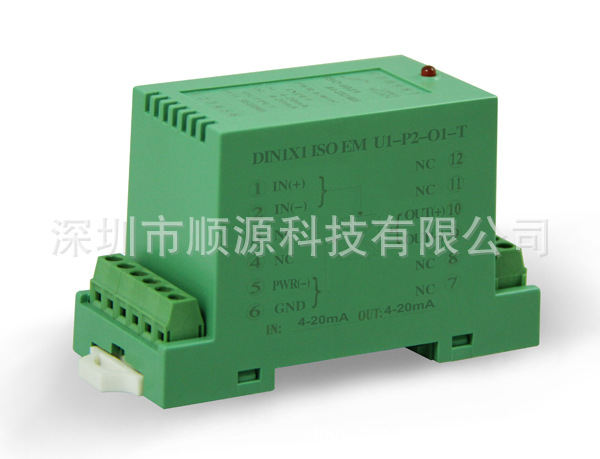

可现场校准的模拟量隔离放大器产品图片：（模块式封装和导轨式封装）
