SWP-LED系列数字显示控制仪/光柱显示控制仪采用微处理器进行控制运算，可对各种非线性输入信号进行高的线性矫正测量。
　　SWP-LED系列光柱显示控制仪集数字仪表与模拟仪表于一体，可对温度、压力、液位、速度等测量信号进行数字量显示控制（高亮度LED数码显示）及相对模拟量显示（光柱显示），使测量值的显示更为清晰直观，并可选择双光柱显示方式。
一、 主要特点
　　采用输入无跳线设置，使每台仪表通过简单快捷的参数设置，即可适配各种分度号。
二、 仪表外形及接线图（以下为基本配线，订货请参见随机接线图）

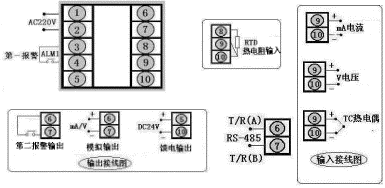

型号SWP-C803系列接 线 图
仪表外形

仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重 量:400g

型号SWP-T803系列（横式）
仪表外形

仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重 量:400g

型号SWP-S803系列
仪表外形

仪表尺寸:80×160×140mm
开孔尺寸:76×152mm
重 量:400g

型号SWP-T801系列（竖式）
仪表外形

仪表尺寸:80×160×140mm
开孔尺寸:76×152mm
重 量:400g

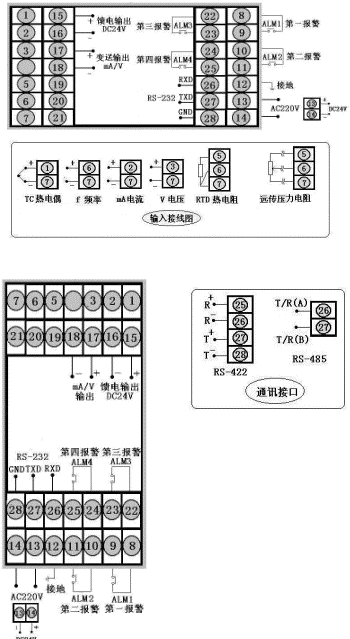

型号SWP-01、03系列（横）接 线 图
仪表外形

仪表尺寸:96×48×140mm
开孔尺寸:92×44mm
重 量:240g

型号SWP-S401、S403系列（竖）
仪表外形

仪表尺寸:48×96×140mm
开孔尺寸:44×92mm
重 量:240g

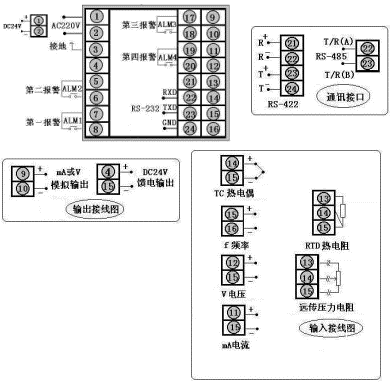

型号SWP-C901、C903系列接 线 图
仪表外形

仪表尺寸:96×96×140mm
开孔尺寸:92×92mm
重 量:400g

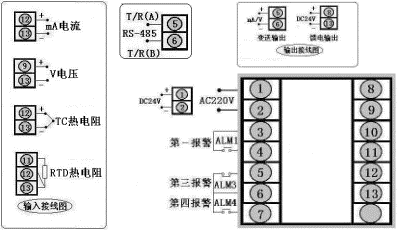

型号SWP-C701、C703系列接 线 图

仪表外形

仪表尺寸:72×72×110mm
开孔尺寸:68×68mm
重 量:240g

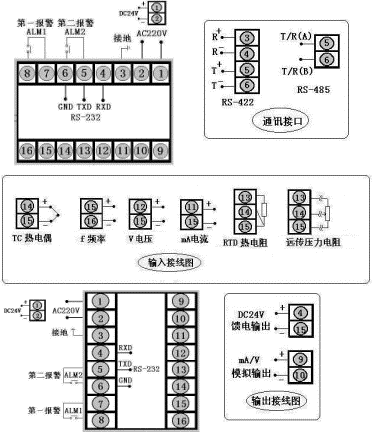

型号SWP-C101、C103系列接 线 图
仪表外形

仪表尺寸:48×48×110mm
开孔尺寸:44×44mm
重 量:180g


三、 SWP-LED系列数字显示控制仪型谱表
型 号代 码说 明
SWP -□ □ □□－□ 　□－□□－□ □ －□ □新系列
外形特征
C
S
横式显示仪表
竖式显示仪表
外形尺寸
1
4
7
8
9
48×48mm
96×48mm（横），48×96mm（竖）
72×72mm
160×80mm（横），80×160mm（式）
96×96mm
控制作用
01
03
04
测量显示
三位式控制
四限控制或四限报警输出
通讯方式□参见"通讯方式"
输出方式□参见"变送输出方式"
输入类型□□参见"输入类型"
报警方式
N
H
L
无报警（可省略）
上限控制/报警（四限控制/报警2H）
下限控制/报警（四限控制/报警2L）
第二报警方式
N
H
L
无报警（可省略）
上限控制/报警（四限控制/报警2H）
下限控制/报警（四限控制/报警2L）
馈电输出PDC24V馈电输出
供电方式
W
T
DC24V供电
AC90～265V供电（开关电源）
AC220V供电（线性电源，可省略）
四、 SWP-LED系列光柱测量显示控制仪型谱表
型 号代 码说 明
SWP -T □□□－□ □－□□- □ □ - □ □-□
外形尺寸8160×80mm（横），80×160mm（竖）
控制作用
01
03
04
测量显示
三位式控制
四限控制或四限报警输出
通讯方式□参见"通讯方式"
输出方式□参见"变送输出方式"
输入类型□□参见"输入类型"
报警方式
N
H
L
无报警（可省略）
上限控制/报警（四限控制/报警2H）
下限控制/报警（四限控制/报警2L）
第二报警方式
N
H
L
无报警（可省略）
上限控制/报警（四限控制/报警2H）
下限控制/报警（四限控制/报警2L）
馈电输出PDC24V馈电输出
供电方式
W
T
DC24V供电
AC90～265V供电（开关电源）
AC220V供电（线性电源，可省略）
显示方式
X
横式显示仪表
竖式显示仪表
★ 输入类型
代码输入类型测 量 范 围代码输入类型测 量 范 围代码输入类型测 量 范 围
01B400～1800 ℃09Pt100.1-99.9～199.9℃1730～350Ω-1999～99999 d
02S0 ～1600 ℃10Cu50-50.0～150.0 ℃18特 殊 规 格用 户 特 定
03K0 ～1300 ℃11Cu100-50.0～150.0 ℃194～20 mA-1999～99999 d
04E0 ～1000 ℃124～20 mA-1999～99999 d200～10mA-1999～99999 d
05T-200～400 ℃130～10 mA-1999～99999 d211～ 5 V-1999～99999 d
06J0 ～1200 ℃141～5 V-1999～99999 d220～5 V-1999～99999 d
07Wre0 ～2300 ℃150～5 V-1999～99999 d23可切换输入详见下表　
08Pt100-200～650 ℃160～20 mA-1999～99999 d24频率输入　0～5kHz　
★ 全切换输入设定仪表二级参数，即可切换输入多种分度号，可输入分度号如下：
代码输入类型代码输入类型代码输入类型代码输入类型代码输入类型
01B05T09Pt100.1141～5 V181～ 5V
02S06J10Cu50150～5 V190～5V
03K07WRe124～20 mA164～20 mA　　　
04E08Pt100130～10 mA170～10mA　　
★ 变送输出方式
选型代码023458
输出方式无输出4～20mA0～10mA1～5V0～5V规格
★ 通讯方式
选型代码02489
通讯方式无通讯RS-232RS-422RS-485规格
★　注1：C80系列为0.8英寸LED显示，C90、S80、C70、0系列为0.56英寸LED显示,C10系列为0.32英寸LED显示。
★　注2：四限控制或四限报警输出为四个继电器控制输出，用户可自行修改内部参数以设定需要的控制或报警方式。（四限控制/报警T.C80、S80和C90系列提供，2H代表两个上限控制/报警，2L代表两个下限控制/报警）。
★ 同种分度号，选型代码和仪表编程代码不同，在仪表设定时请注意。
★　注3：C70、C10无频率信号输入。
★　型号举例：
SWP-C803-21-08－HL-T
测量显示，通讯方式为RS232,输出方式为继电器输出，输入类型为PT100,报警为上限报警，第二报警为下限报警，AC90～260V供电。
