模拟信号隔离放大器|ISO U1-P1-O1常用模拟信号隔离放大器|常用模拟量隔离变送器隔离放大器IC选型简介
| 产品类别： | 隔离放大器隔离变送器>>有源型隔离放大器|隔离变送器|隔离配电器 | ||
| 输 入： | 0-75mV,0-5V,0-±10V,4-20mA等 | 输 出： | 4-20mA,0-5V,0-±10V等 |
| 隔离方式： | 磁电光电 | 隔离电压： | 3000VDC 三隔离 |
| 封装方式： | SIP12/DIN3/DIN35 | 说 明： | PID控制模拟量隔离放大器隔离变送器:ISO EM系列 |
关键词：信号隔离器 电动汽车 PID控制 模拟信号 隔离放大器 隔离变送器 4-20mA 0-10V
ISO U1-P1-O1常用模拟信号隔离放大器 产品特点
● 、小体积,SIP 12Pin合UL94V-0标准阻燃封装
● 外接电位器即可调节点和增益
● 电源、信号：输入/输出 3000VDC 三隔离
● 辅助电源：5VDC，12VDC，15VDC，24VDC等单电源供电
● 0-75mV/0-2.5V/0-5V/0-10V等电压信号；0-1mA /0-10mA/0-20mA/ 4-20mA等电流信号
之间的相互隔离、放大及转换
● 工业级温度范围: -25 ~ +70 ℃
● 有较强的EMC电磁干扰和高频信号空间干扰特性
ISO U1-P1-O1常用模拟信号隔离放大器典型应用
● 直流电流 / 电压信号的隔离、转换及放大
● 工业现场信号隔离及长线传输
● 模拟信号地线干扰抑制及数据隔离、采集
● 仪器仪表与传感器信号收发
● 非电量信号变送
● 信号远程无失真传输
● 电力监控、设备隔离栅
● 传感器4-20mA等模拟信号一进二出、二进二出隔离信号的功能实现

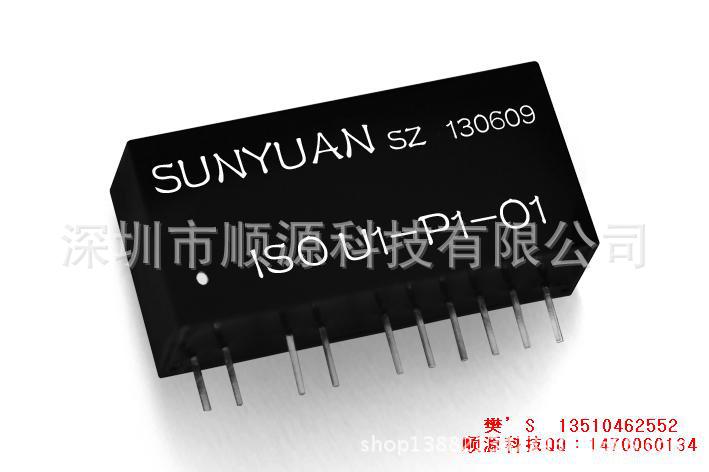

ISO U1-P1-O1常用模拟信号隔离放大器产品图片
ISO U1-P1-O1常用模拟信号隔离放大器产品描述
顺源科技以“客户的成功，我们的价值”为经营理念，按照ISO 2008质量技术管理体系的要求，坚持开展改进、、工作，不断产品质量、降低生产成本、拓展产品应用范围、推陈出新研发新品，以适应当前电子信息技术日新月异发展的形势及满足客户产品研发和升级换代的需求。
针对当前电动汽车、太阳能/风能发电、轨道交通等大型项目的技术发展、更新对各种电子元器件配套需求。顺源科技专门研发出了电动汽车PID系统、高模拟信号隔离放大器系列，以满足大型项目现场数据采集与监控（SCADA）硬件装置所需的部件，SCADA系统要实现数据采集、设备控制、测量、参数调节以及各类信号报警等各项功能，就要把现场的压力、温度、湿度、流量、速度、液位、位移等传感器感应的信号进行采集、隔离转换处理。而不同的传感器由于工作方式、配电、输出信号类型等方面的差异，对隔离放大器产品的功能选择和匹配上也不相同。
、高模拟信号隔离放大器简介
隔离放大器按产品的设计技术和使用场合适应度，主要分为：磁电隔离放大器和光电隔离放大器。
常用模拟信号隔离放大器隔离变送器 IC，是一种将（传感器输出）模拟电压或电流信号经隔离转换成、线性度相匹配的混合集成电路。模拟信号隔离放大器隔离变送器产品主要用于工业控制系统中模拟信号输入输出控制，系统内部通过DSP、PLC的DA转换输出信号来显示和控制其它装置的可调输出，现场工作电压、电流和各种运行参数的监测及系统外部增加4-20mA（0-20mA）/0-5V标准信号接口等。该模拟信号隔离放大器隔离变送器IC为标准Sip12 Pin合UL-94的阻燃封装，占用PCB板面积少。装入仪器内部可以并联安装实现多路信号的监测、隔离和转换。与光电隔离的产品相比具有更好的、线性度和温漂特性，并可实现点、增益、满度免调节，方波用户现场使用及增强性和稳定性。ISO系列光电隔离放大器产品采用了直流信号模拟调制技术，全量程内的点与满度可以按现场传感器要求进行调整和设定。与磁电隔离的产品相比具有较强的EMC电磁干扰和高频信号空间干扰特性。
以下介绍顺源科技推出的、高模拟信号磁电隔离放大器和光电隔离放大器IC在电动机上的传感器信号处理、锂电电源管理等设计方案中有制造商已成功设计及应用。 SunYuan ISO系列模拟信号隔离放大器，是一种将输入信号隔离放大、转换成按比例输出的直流信号混合集成电路。模拟信号隔离放大器隔离变送器产品广泛应用在电力、远程监控、仪器仪表、设备、工业自控等需要电量隔离测控的行业。该IC在同一芯片上集成了一个磁电耦合DC/DC变换电源和一个模拟信号输出的磁电或光电耦合隔离放大器。输入及输出侧宽爬电距离及内部隔离措施使该芯片可以实现信号输入/输出/辅助电源，3KVDC 三隔离。ISO系列产品使用方便，少量外部元件，即可实现信号长线无失真传输。
常用模拟信号隔离放大器 产品选型举例
例1： 信号输入：0-5V； 信号输出：0-5V； 辅助电源：24VDC。
产品型号： ISO U1-P1-O4
例2： 信号输入：0-10V； 信号输出：0-20mA； 辅助电源：12VDC。
产品型号： ISO U2-P2-O2
例3： 信号输入：4-20mA； 信号输出：0-5V； 辅助电源：5VDC。
产品型号： ISO A4-P3-O4
ISO EM系列隔离放大器隔离变送器，相关产品现场匹配、应用选型技术资料参考（pdf ）：
1、隔离放大器新应用方案：现场模拟信号带宽与隔离变送器频响匹配技术
2、IC封装隔离放大器隔离变送器信号与电源部分外接保护电路图
3、ISO mV系列：毫伏级模拟微小信号隔离放大器IC
4、ISO EM U(A)-P-O-T系列：点、增益可调型模拟量隔离放大器隔离变送器
5、ISO EM A(U)-P-O-S系列：输入端配电型隔离变送器IC
6、ISO EM U(A)-P-O-SD 系列：点增益可调节的输入配电型隔离变送器IC
7、ISO EM-U(A)-P-O-O系列：1进2出小体积IC封装的模拟量隔离变送器隔离放大器
8、ISO EM A-P-O系列：0-±10V双向直流（电压/电流）信号隔离放大器隔离变送器IC
9、DIN3 ISOEM U-P-O(A-P-O)系列：单路DIN35导轨安装小体积隔离变送器
10、DIN 1X2 ISOEM U(A)-P-O系列：一进二出DIN35导轨安装隔离变送器
11、DIN 2X2 ISOEM U(A)-P-O系列：二进二出DIN35导轨安装隔离变送器
12、DIN 1X3 ISOEM U(A)-P-O系列：一进三出DIN35导轨安装隔离变送器
13、ISO EMH 4-20mA系列：轨道电压监测高隔离栅
14、ISO F-P-O系列：频率信号(FV/ FI转换)隔离变换器IC
15、ISO U(A)-P-F系列：模拟信号转频率脉冲信号（V/F）隔离变送器IC
