AC/DC隔离放大器

隔离放大器|AC交流信号隔离放大器|0-1Vrms转4-20mA/0-5V转换器|交流信号转直流(AC/DC)隔离放大器：

0-1Vrms转4-20mA/0-5V（AC/DC）隔离放大器产品特点
●  、线性度误差等级： 0.5级（相对温度）
●  交流互感器匹配：0-1Vrms交流信号（50～60HZ）
●  辅助电源：5V、12V、15V或24V直流单电源供电
●  国际标准信号输出：0-10mA /4-20mA/0-5V/0-10V等
●  、小体积，使用方便，性高
●  标准SIP 12 Pin合UL94V-0阻燃封装
●  一进二出、二进二出多路标准DIN35导轨安装方式
●  工业级温度范围:  - 20 ~ + 70 ℃

0-1Vrms转4-20mA/0-5V（AC/DC）隔离放大器典型应用
●  交流信号的采集及变换
●  电力输配电高监测
●  交流小信号放大及转换
●  传感器交流信号转换成标准直流信号
●  信号远程无失真传输
●  IC封装的产品可通过匹配外接交流互感器组成单相或多相全隔离变送器
（信号输入/输出与辅助电源3KV 三隔离）

0-1Vrms转4-20mA/0-5V（AC/DC）隔离放大器产品描述

        SunYuan  SY系列交流转直流(AC/DC)信号两隔离变送器，是一种将交流信号采集转换成线性对应直流信号的混合集成电路。该电路在同一芯片上集成了一组多路高隔离的DC/DC电源和一组AC/DC信号转换电路。可以将传感器（交流互感器）采集到的0-1Vrms（50～60HZ）工频信号按比例转换成4-20mA/0-10mA /0-20mA直流电流信号或0-1V/0-2.5V/0-5V/0-10V直流电压信号。IC封装的产品可通过匹配外接交流互感器组成单相或多相全隔离变送器，实现信号输入、输出信号与辅助电源之间的3KV三隔离。
产品在发电机或电动机运行监测、电力输配电远程监控、仪器仪表与传感器信号收发、设备隔离栅、工业自动化控制等领域广泛应用。

0-1Vrms转4-20mA/0-5V（AC/DC）隔离放大器产品选型举例
例1,    输入：0-1Vrms； 辅助电源：24VDC； 输出：4-20mA；    产品型号：DIN 1X1 SY-AC-P1-O1
例2,    输入：0-1Vrms； 辅助电源：24VDC； 输出：0-5V；          产品型号：DIN 1X1 SY-AC-P1-O4
例3,    输入：0-1Vrms； 辅助电源：12VDC； 输出：4-20mA；    产品型号：SY AC-P2-O1
例4,    输入：0-1Vrms； 辅助电源：5VDC；     输出：0-10V；       产品型号：SY AC-P3-O5

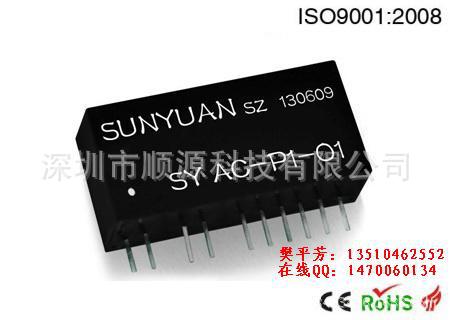

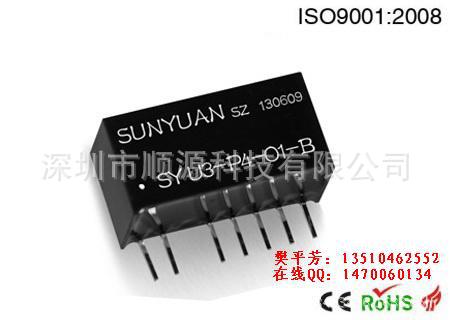

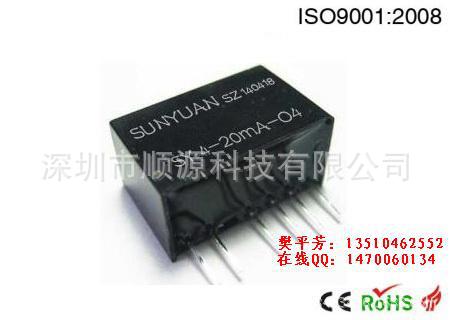

0-1Vrms转4-20mA/0-5V（AC/DC）隔离放大器产品图片

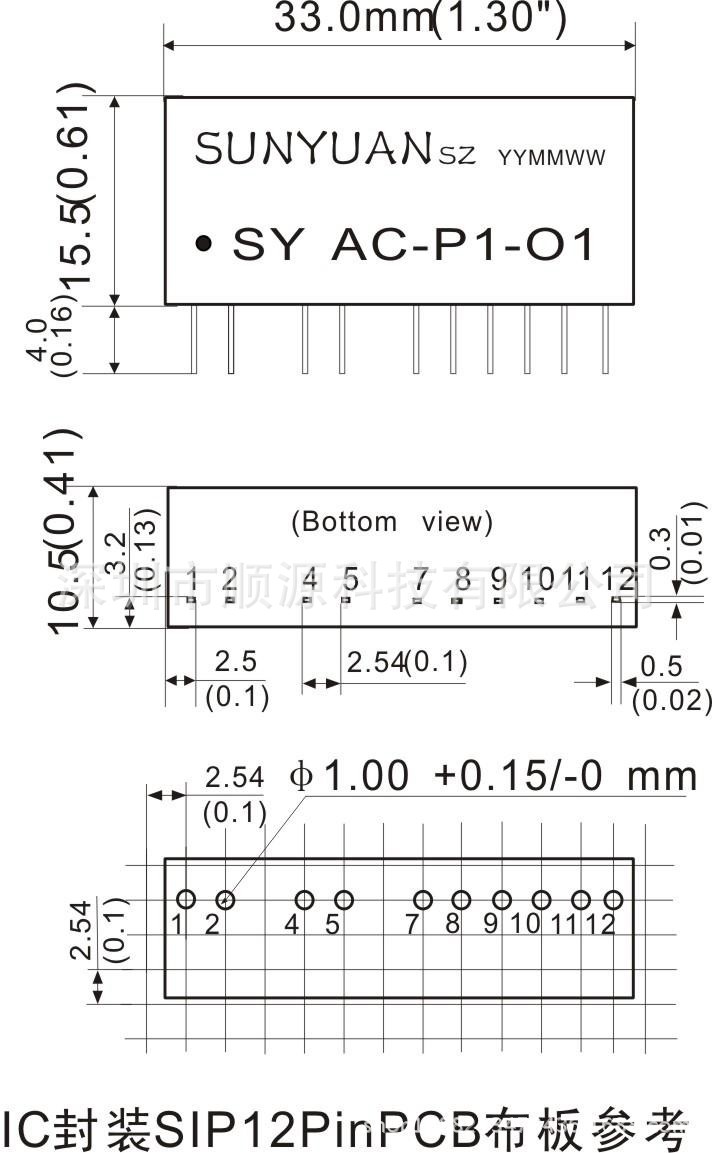

0-1Vrms转4-20mA/0-5V（AC/DC）隔离放大器外形尺寸及引脚描述

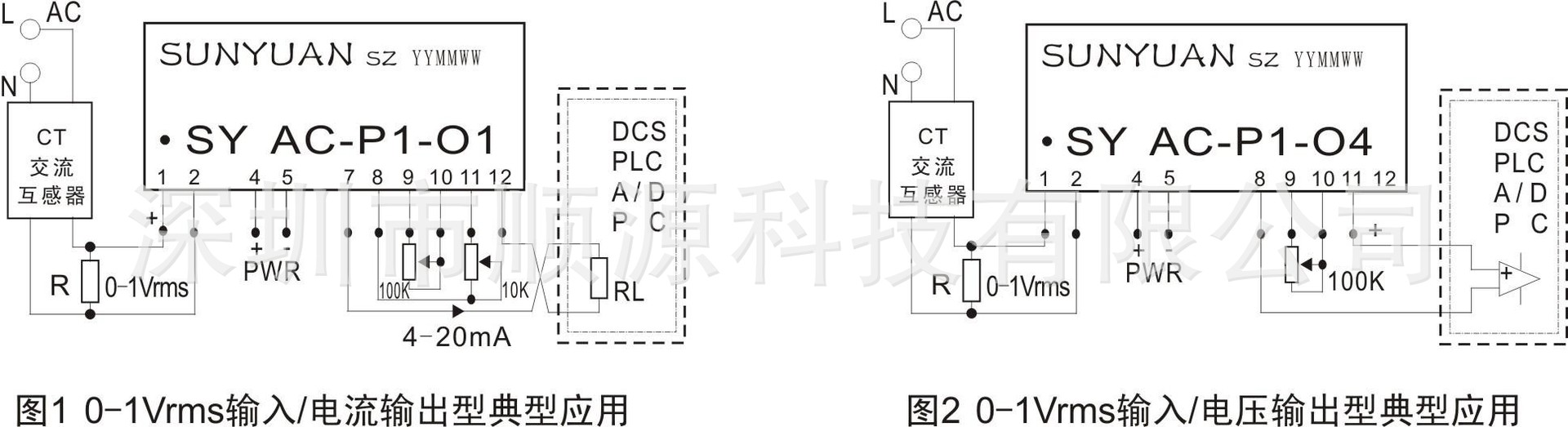

0-1Vrms转4-20mA/0-5V（AC/DC）隔离放大器IC封装产品典型应用接线图
