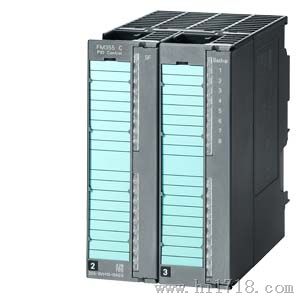

西门子模块FM355C

西门子FM355C 型号：67355-0VH10-0AE0

Overview

• 4 通道闭环控制模块，可以满足通用的闭环控制任务
• 用于温度、压力、流速、物位的闭环控制
• 方便用户的在线自适应温度控制
• 预编程的控制器结构
• 2 种控制算法
• 2种型号：
  • FM 355 C 连续动作控制器；
  • FM 355 S 步进或脉冲控制器
• 4个模拟量输出(FM 355C) 或8个数字量输出(FM 355S)，用于控制通用类型的执行器
• CPU停机或故障后仍能进行控制任务

Area of application

FM 355 闭环控制模块是智能 4 通道闭环控制模块，用于通用的闭环控制任务。

它可用于：

• 温度控制
• 压力控制
• 流量控制
• 物位控制

可用在下列领域：

• 通用机械工程
• 设备制造
• 工业燃烧炉
• 制冷和制热装置
• 食品和饮料工业
• 橡胶和塑料加工机械
• 化工和过程工业
• 玻璃和瓷器
• 木材和造纸工业

FM 355 有两种型号：

• FM 355 C:为一个连续控制器使用，带4个模拟量输出，用于驱动模拟量执行器
• FM 355 S，作为步进或脉冲控制器使用，带8个数字量输出，用于控制动力（集成的）执行器或二进制控制执行器（如电热片和电热管）

FM 355 可用于 SIMATIC S7-300 以及作为一个DP主站的 ET 200M (与S7-300/400一起使用)。

Dign

• 用户友好的接线：
  通过两个单独的20针前连接器连接编码器和执行器。
• LED指示灯:
  • 红色LED指示灯，用于指示故障(组故障)
  • 绿色LED指示灯，用于显示数字量输入状态
  • 黄色LED指示灯，用于指示后备运行
• 测量数据获得：
  该模块具有4个模拟量输入，用于获取模拟量值以及扰动变量输入；以及1个额外的模拟量输入，当使用热电偶时作为温度补偿使用。
• 可以使用不同的编码器：
  热电偶、Pt 100、电压编码器、电流编码器
• 扩展 I/O：
  • FM 355 C: 4 个模拟量输出用于模拟执行器
  • FM 355 S: 8 个数字量输出用于动力执行器或二进位控制执行器。 24 VDC 电源，用于外部提供执行器电源。


组态软件包

组态软件包随CD提供：

• 与CPU进行数据交换的标准功能块
• 参数赋值的屏幕格式
• 快速入门-快速启动指南
• 手册

Functions

FM 355 具有 4 个单独的闭环控制通道。 这些控制器具有以下特点：

• 标准控制结构（取决于所选控制结构，在单一结构中可互连各种不同的控制）：
  • 固定设定点控制，
  • 级联控制，
  • 比例控制，
  • 3 组分控制。
• 模式选择：
  自动模式，手动模式，模式，跟随模式和后备模式。
• 采样时间（取决于模拟量输入和补偿输入的分辨率）：
  • 对于 12 位：20 ms 至 100 ms。
  • 对于 14 位： 100 ms 至 500 ms（根据使能的模拟量输入）
• 2种控制算法
  自动优化温度算法（见下面），PID 算法；
• 用户友好的控制器优化：
  温度算法的自动优化功能存储在模块上，并在设定点变化量过 12% 时被自动激活；PID 控制算法是使用组态软件包中的参数化屏幕进行优化的。
• 后备模式：
  万一 CPU 发生故障或 CPU 停止，控制器能连续地运行。 “后备模式”功能用于设置一个可参数化的设定点或可参数化的控制变量。
• 扰动变量输入：
  模拟量输入除可用于采集实际值外，还可根据需要被用于前馈补偿。

新上市：

• 由于功能块发生改变，因此应用范围更加广泛。
  新的功能块拓宽了模块的应用范围。 重要的变化是：
  • 模糊温度控制器参数都可被读取和编程。
  • 可在线修改更多模块参数。
  • 功能块 (FM) 和实例数据块 (DB) 之间的数据比较
  • 通过 I/O 访问（而不是通过 SFC RD_REC 和 WR_REC）进行通讯，运行速度大大加快
• 手动/自动切换
  • 可根据需要进行手动/自动无级切换或有级切换
• Pt 100 传感器具有更高的量程分辨率。
  可对以下量程进行参数化：
  • -200 至 +129°C 或 -328 至 + 264°F
  • -200 至 +556°C 或 -328 至 +555.56°C
  • -200 至 +850°C 或 -328 至 +850.00°C
• 测试功能；
  增强的测试功能支持：
  • 读取模拟量和数字量输入
  • 强制将被模拟值用于模拟量和数字量输入
  • 读取通道相关参数
• 固件更新
  • 借助于参数化软件并通过伊特网快速、简便地升级到当前固件版本
