真空陶瓷电容器
固定、可变真空电容器采用陶瓷外壳、真空介质、具有耐压高、工作电流大、体积小、品质因素高、性能稳定受环境条件影响小、价格低廉等特点，被广泛用于感应加热、高频介质加热、通讯、广播高压测试等电子设备中。

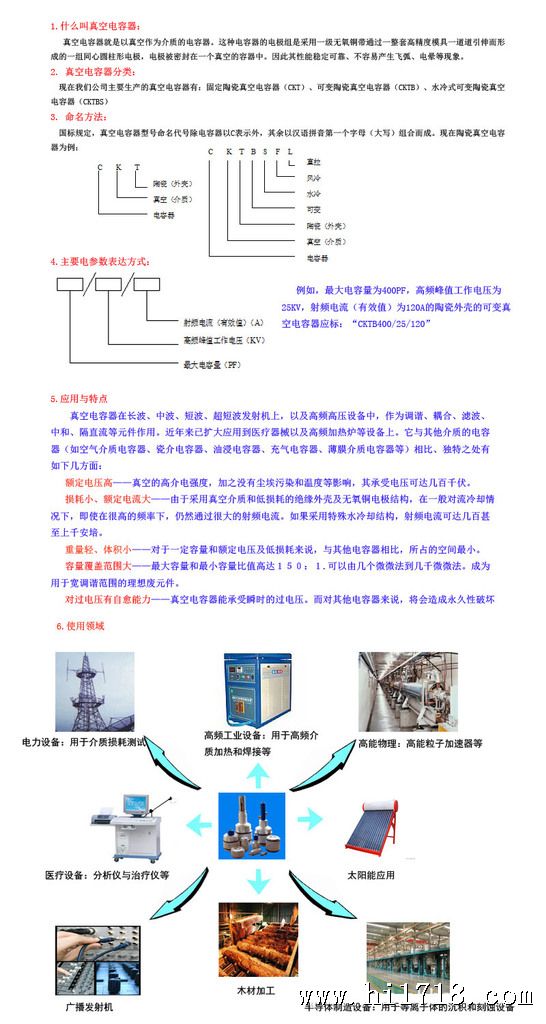

应用领域1、广播通讯设备：真空电容器在中波、短波、短波发射机上，作为调谐、耦合、滤波、中和、隔直流等元件。2、半导体制造设备：用于等离子体的沉积和刻蚀设备。3、高频工业设备：用于高频介质加热和焊接等。4、器械：分析仪及治疗仪等。5、物理：粒子加速器等。6、电力设备：用于介质损耗测试设备。
技术特性
型号Model | 电容量Cap | 高频峰值电压RF Peak Voltage | 射频电流(值)Max. RF Current(RMS) | 转动力矩Max. Operating orpneT | 转动圈数Rotation Turns | 外形尺寸Dimensions | 重量Maximum Weight | |||
试验Test | 工作Working | 外径Diam. | 高度Length | |||||||
(pF) | (kV) | (kV) | (A) | (N·m) | (圈) | (mm) | (Kg) | |||
CKTB750/3.5/80 ※CVCE-750-5S | 10-750 | 5 | 3.5 | 80 | 0.39 | 25 | 90 | 182 | 2.3 | |
CKTB1000/3.5/80 ※CVCD-1000-5S CV05C-1000U | 10-1000 | 5 | 3.5 | 80 | 0.39 | 25 | 2.5 | |||
CKTB1500/3.5/100 ※CVCD-1500-5S CV05C-1500EW | 10-1500 | 5 | 3.5 | 100 | 0.39 | 25 | 2.5 | |||

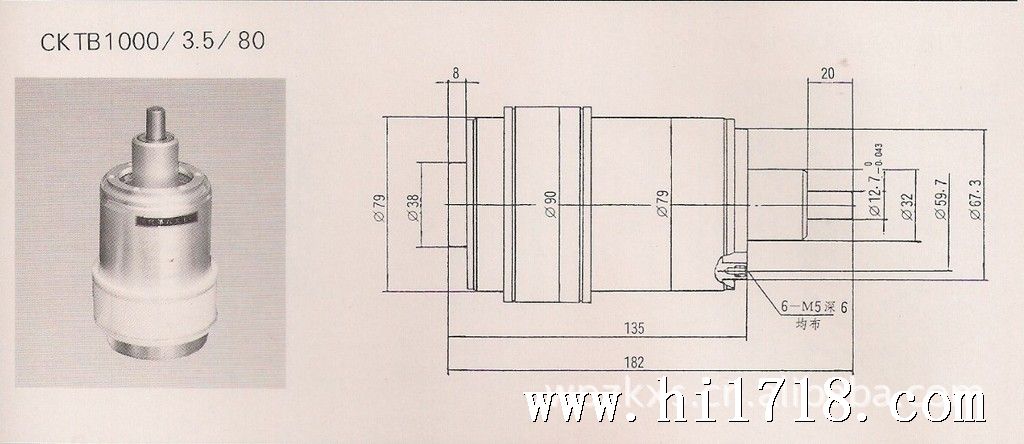

产品尺寸图
