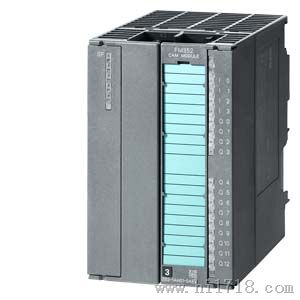

西门子FM352模块 FM352电子凸轮控制器
订货号：67352-1AH02-0AE0
| 67352-1AH02-0AE0 SIMATIC S7-300，FM 352电子凸轮控制，包括组态包光盘 |
Area of application
即使在低档性能要求的应用中，FM 352也是凸轮控制器的比的替代装置。
FM 352可用于：
- 传送带;
FM 352通过光栅检测件位置，然后通过与设定值有关的输出端设置来启动动作（如钻、磨等） - 冲压自动化(金属、粉末、玻璃)
Dign
满足FM 352特性控制器须具有以下部件：
- FM 352:
- 通过设定输出端，执行与位置有关的控制命令
- S7-300 CPU:
- 用于顺序控制
- 起动和停止凸轮处理
- 传送凸轮数据
- 分析凸轮轨迹
- 编程器：
- 用于编写STEP 7程序
- 用集成在 STEP 7中的组态软件对FM 352设置参数
- 用于测试和启动
- 操作员面板：
- 对机床进行操作员控制和
- 用于故障诊断
通过工艺模块连接 FM 352 和 CPU。
Functions
- 32 条凸轮轨迹：
13 条直接连接到集成数字输出端 - 可组态的凸轮数量：
根据编程，可以有 32、64 或 128 个凸轮。 - 可组态的凸轮特性：
凸轮可定义为位置凸轮或时间凸轮。 可以按照方向对其设置参数（正向/反向）。 - 凸轮参数赋值到数字量输出：
轨迹输出 0 和 1 可以被参数化为计数器凸轮轨迹，而轨迹输出 2 可以被参数化为制动器凸轮轨迹。
功能
- 长度测量
- 设置参考点
- 设定实际值
- 运行中设定实际值
- 点偏移
- 改变凸轮边缘
- 模式
运行模式
声波FM 352电子凸轮控制器通过一个传感器检测轴的位置，然后用所设定的本机输出来触发控制命令。
机床和凸轮数送完毕后，FM 352将自动工作。 CPU与FM 352之间只交换控制信号和回检信号。
电子凸轮具有高的工作速度：
- 13个数字量输出，用于凸轮轨迹：
用于向过程快速传输控制信号 - 每个凸轮随速度动态转换：
自动补偿连接执行器时的区时间
被控机械可以直接连接到模块。 电流消耗大的执行机构才需要控制继电器。
Technical Specifications
67352-1AH02-0AE0 电源电压 24 V DC √ 输入电流 从负载电压L+消耗(空载)， 200 mA 从背板总线 5 V DC， 100 mA 编码器电源 5 V 编码器电源 √ 300 mA 32 m 24 V 编码器电源 √ 300 mA 100 m 数字量输入 数字/二进制输入 4 功能 参考点开关，设置浮动实际值/长度测量，制动松开，使能跟踪输出 3 输入电压 24 V -30 至 +5 V 11 至 30 V 输入电流 2 mA 7 mA 数字量输出 数字/二进制输出 13 功能 凸轮轨迹 功能性/短路强度 √ 输出电压 24 V UP - 0.8 V 输出电流 5 mA；带 UPmax 600 mA；带 UPmax 0.5 mA 编码器 可连接的编码器 √ √ √ √ 2 mA 编码器信号,增量式编码器(对称的) A，A反，B，B反 N，N反 5V 差分信号(物理RS 422) 1 MHz 编码器信号,增量式编码器(不对称的) A, B N 24 V 50 kHz; 电缆长度 25 m 时 50kHz, 电缆长度 100 m 时 25kHz 编码器信号，值编码器(SSI) DATA， DATA 反 CL， CL 反 13或25位 1 MHz 1 125 kHz 时 320 m 电隔离 电流隔离数字量输入 X 电流隔离数字量输出 X 连接方式 所需前连接器 1 x 20 针 外形尺寸 宽 80 mm 高 125 mm 深 120 mm 重量 重量，约 550 g
