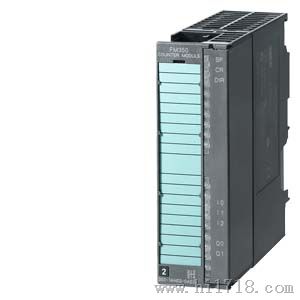

西门子FM350-1模块 FM 350-1 计数器模块
| 67350-1AH03-0AE0 SIMATIC S7-300，计数器模块FM 350-1，用于S7-300，计数器功能，500 KHZ1 通道，用于连接5V和24V 增量式编码器 |
Overview
- 用于简单计数任务的单通道智能计数模块
- 用于直接连接增量式编码器
- 具有通过2个可选择的比较值进行比较的功能
- 当比较值时，通过集成的数字量输出进行输出响应。
- 工作模式：
- 连续计数
- 单次计数
- 周期计数
- 功能:
- 计数器设置
- 计数器锁存
- 通过门功能控制计数器的启动/停止
Area of application
FM 350-1是智能型单通道计数模块，用于实现各种基本的计数任务。它可以用在 SIMATIC S7-300 和 ET 200 M 中（以S7-300/-400为主站）。
应用包括：
- 装配和装卸设备
- 塑料机械
- 机械制造
- 造纸机械
- 纺织机械
- 包装机械
Dign
该模板提供编码器电源。
该模块具有如下机械特性：
- 设计紧凑;
坚固的塑料机壳里包括：- 故障指示灯(GF)
- 指示计数器的运行（CR）和计数方向（DIR）的指示灯
- 数字输入和输出模块用的指示灯。
- 通过前盖保护的前连接器的插槽
- 前盖上的标签区
- 安装方便：
把模块简单地安装在机架上并用螺丝拧紧。可给该模块配置一个编码元件，它给模块地分配一个特定插槽。 - 编码插头（模拟量输入用的量程模块）用于选择编码器类型（5 V 或 24 V）
- 用户友好的接线：
通过式前连接器来对模板接线。次时，模块上的编码元件与之啮合，这样该连接器以后只能同类型的模块。更换模块时，对于新的同类型模块，可原封不动保持前连接器的接线状态。
组态软件包
组态所需的组态软件包包括：
- “使用入门”
- 手册
- 参数赋值的屏幕格式
- 与CPU进行数据交换的标准功能块
Funions
FM 350-1通过下列方法减轻CPU的负担:
- 直接连接增量式编码器
- 通过集成数字量输入直接连接门控信号（光栅等）
- 通过集成数字输出模块的比较功能和响应输出
功能如下：
- 1 个通道用于增计数或减计数；32 位
- 计数频率达 500 kHz （用于 RS422 编码器）
- 按照需要，计数范围可为 0 到 32 位 或 +/- 31 位
- 单次或周期计数
- 单倍、双倍或四倍估算
- 可连接到增量编码器
- 通过电平、脉冲或软件实现门控
- 通过数字输入进行设置
- 可用预先设定的起始值装载计数器
- 使用两个可选择的比较值进行比较
- 当参考值、过或范围运行（可以选择）时作出中断响应
- 由比较功能控制的输出信号（24V 电平）：可选择脉冲宽度，或者从比较值到计数限值的连续信号。
标准功能块 CNT_RL (FC 0) 用于控制 FM 350-1 的计数器 DIAG_INF (FC 1) 用于提供 FM 350-1 的诊断信息
运行模式
在直接可连接的门控信号控制下，FM 350-1 计数器能够按照 500 kHz 的频率检测增量编码器所发的脉冲。
- 它估算脉冲方向，并将实际值与两个可选择的参考值进行比较。输出给过程的响应有两种可能性：
- 2 个数字量输出;
它们可以由可选择的小脉冲或由电平切换进行组态。 - 背板总线;
FM 350-1 可以通过集成的底板总线向 CPU 发出中断。
- 2 个数字量输出;
工作模式 连续计数 门开启后，从起始值起，在上下两个限值之间不停地计数。 单次计数 门开启后，根据主计数方向，系统从起始值起就一直进行增计数或减计数。 周期计数 门开启后，从起始值开始，根据主计数方向，在编程好的范围内循环计数。
参数
在参数化屏幕格式的帮助下，用STEP 7进行参数赋值。为此，需要一个组态包。
Technical Specifications
67350-1AH03-0AE0 电源电压 辅助电压 1L+，负载电压 2 L+ 24 V 18.5 V 30.2 V 20.4 V 28.8 V 500 ms 50 s 35 V 输入电流 从负载电压 1L+（空载）， 40 mA 从背板总线 5 V DC， 160 mA 编码器电源 5 V 编码器电源 是; 5.2 V +/-2% 300 mA 24 V 编码器电源 吃; 1L+ (-3 V) 400 mA 功耗 功耗，典型值 4.5 W 数字量输入 数字/二进制输入 3 功能 门启动为 1，门停止为 1，设定计数器为 1 输入电压 -28.8 至 +5 V +11 至 +28.8 V 输入电流 9 mA 数字量输出 数字/二进制输出 2 功能性/短路强度 √；电子时控 导致电路中断的电压限 2L+ (-39 V) 输出电压 3 V 2L+ (-1.5 V) 输出电流 0.5 A 5 mA 0.6 A 阻性负载时输出 300 μs 编码器 可连接的编码器 ；带有偏移 90° 的 2 个脉冲串 √ √ √；1 个脉冲串，1 个方向电平 计数器 计数器输入数量 1 计数范围，描述 32 位或 +/-31 位 小脉冲宽度，可调 √；2.5 或 25 μs 计数器输入 5 V RS 422 220 Ω 1.3 V 500 kHz 计数器输入 24 V -28.8 至 +5 V +11 至 +28.8 V 9 mA 200 kHz 2.5 μs 电隔离 电流隔离数字量输入 √，光电耦合 电流隔离数字量输出 √，光电耦合 电流隔离计数器 √，光电耦合 允许的电势差 不同电路之间 75 VDC / 60 VAC 隔离 隔离测试电压 500 V 连接 所需前连接器 1 x 20 针 外形尺寸 宽 40 mm 高 125 mm 深 120 mm 重量 重量，约 250 g
