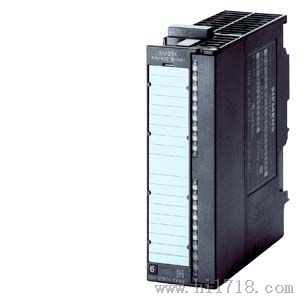

西门子SM334 SM334模拟量输入/输出模块
| 67334-0CE01-0AA0 SIMATIC S7，模拟量输入/输出SM 334，非隔离，4 AI/2 AO，20针，远程和插件，带背板总线 |
| ||||||
| 67334-0KE00-0AB0 SIMATIC S7-300，模拟量模块SM 334，光电隔离，4AE/2AA，12位，0-10V，用于PT100（气候范围 -120 - 155 DEGR.）和10 KOHM 测量范围， | |||||||
Overview
- 模拟量输入/输出
- 用于连接模拟量传感器和执行器
Area of application
模拟量输入/输出模块适用于连接模拟传感器和执行器。
Dign
模拟量输入/输出模块的特性：
- 4 输入， 2 输出
Functions
模拟量输入/输出模块转换：
- 将过程的模拟量信号转换为PLC所需的数字值
- 将PLC的数字信号转换为过程所需的模拟量信号。
功能如下：
- 输入分辨率：
8 位 (67 334-0CE01-0AA0)
12 位 (67 334-0KE00-0AB0) - 输出分辨率：8 位
- 量程 0至20mA，10至10V；
通过模板上的相应连接进行量程选择。
Technical Specifications
67334-0CE01-0AA0 67334-0KE00-0AB0 电源电压 负载电压 L+ 24 V 24 V 输入电流 从负载电压L+消耗(空载)， 110 mA 80 mA 从背板总线 5 V DC， 55 mA 60 mA 功耗 功耗，典型值 3 W 2 W 模拟量输入 模拟量输入点数 4 4 用于电压测量的模拟量输入点数 4 2 用于电阻测量的模拟量输入点数 4 电压输入时的允许输入电压（破坏限值），值 20 V 20 V；连续；75 V，长 1 s（传号空号比 1:20） 循环时间（通道）， 5 ms 85 ms 电流输入时允许的输入电流（破坏限）， 40 mA 输入范围(额定值)，电压 √ √ 输入范围(额定值)，电流 √ 输入范围(额定值)，热电阻 √；只允许气候范围 输入范围(额定值)，电阻 √ 模拟量输出 模拟量输出点数 2 2 电压输出，短路保护 √ √ 电压输出，短路电流 11 mA 10 mA 电流输出，空载电压， 15 V 电压输出范围 √ √ 电流输出范围 √ 输入阻(在额定输出范围内) 5 kΩ 2.5 kΩ 1 μF 1 μF 300 Ω 1 mH 电缆长度 200 m 100 m 模拟值生成 积分和转换时间/每个通道 8 位 12 位 16.67/20 ms 建立时间 0.3 ms 0.8 ms 3 ms 0.8 ms 0.3 ms 编码器 信号编码器的连接 √ √ √ √ 误差/ 整个温度范围内的工作限 +/- 0,9 % +/- 0,7 %；0 - 10 V +/- 0,8 % +/- 3,5 %; 10 kOhm +/- 1 % +/- 0,6 % +/- 1 % +/- 1 % 基本误差限(运行在25°C时） +/- 0,7 % +/-0.5 %；0 - 10 V +/- 0,6 % +/- 2,8 %; 10 kOhm +/- 0,8 % +/- 0,5 % +/- 0,85 % +/- 0,5 % 中断/诊断/状态信息 报警 X X 诊断消息 X X 电隔离 电流隔离模拟量输入 X √ 电流隔离模拟量输出 X √ 隔离 隔离测试电压 500 V DC 500 V DC 连接 所需前连接器 20 针 20 针 外形尺寸 宽 40 mm 40 mm 高 125 mm 125 mm 深 120 mm 120 mm 重量 重量，约 285 g 200 g
