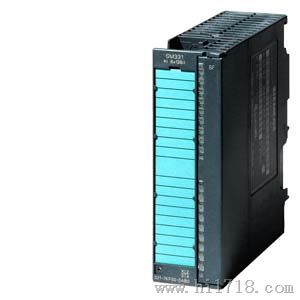

西门子SM331模块

产品价格：: 电议

产品型号：: 6ES7331-1KF02-0AB0

供应商等级：: 免企业未认证

经营模式：: 贸易商

企业名称：: 西门子CPU变频器有限公司

所属地区：: 上海市

发布时间：: 2014/1/10 14:58:23

021-60530960 18321416021

姚工先生(联系我时，请说明是在维库仪器仪表网看到的，谢谢)

QQ咨询进入商铺

企业档案

西门子CPU变频器有限公司

免企业未认证证营业执照未上传

经营模式：贸易商

所在地：上海市

进入商铺在线咨询

产品搜索

Overview

模拟量输入
用于连接电压和电流传感器、热电耦、电阻和热电阻

Area of application

模拟量输入模板用来实现PLC与模拟量过程信号的连接。用于连接电压和电流传感器、热电耦、电阻和热电阻

Funions

模拟量输入模块将来自过程的的模拟量信号转换为可在控制器中进行内部处理的数字量信号。

该模块具有如下特点：

分辨率为 9-15 位 + 号位（具有不同的转换时间），可以设置。
各种量程；
电流/电压的默认设置是使用量程模块以机械方式设置的，可通过编程器和 STEP 7 的“Hardware configuration”进行细调。
中断能力；
该模块将诊断和限值中断发送到控制器的 CPU。
诊断；
该模块将综合诊断信息发送到 CPU。

Technical Specifications

	67331-7KF02-0AB0	67331-7HF01-0AB0	67331-1KF02-0AB0	67331-7KB02-0AB0
电源电压
负载电压 L+
额定值(DC)	24 V	24 V		24 V
反性保护	√	√		√
输入电流
从负载电压L+消耗(空载)，	200 mA	50 mA		80 mA
从背板总线 5 V DC，	50 mA	60 mA	90 mA	50 mA
功耗
功耗，典型值	1 W	1.5 W	0.4 W	1.3 W
模拟量输入
模拟量输入点数	8	8	8	2
用于电阻测量的模拟量输入点数	4		8	1
电压输入时的允许输入电压（破坏限值），值	20 V；连续；75 V，长 1 s（传号空号比 1:20）	20 V；20 VDC ，75 VDC 长 1 s（占空比 1:20）	30 V；12V 连续；30V 长 1 s	20 V；连续；75 V，长 1 s（传号空号比 1:20）
电流输入时允许的输入电流（破坏限），	40 mA	40 mA	40 mA	40 mA
输入范围(额定值)，电压
0 至 +10 V	X	X	√	X
1 至 5 V	√	√	√	√
1 至 10 V	X	√	X	X
-1 V 到 +1 V	√	√	√	√
-10 V 到 +10 V	√	√	√	√
-2.5 V 到 +2.5 V	√	X	X	√
-250 mV 至 +250 mV	√	X	X	√
-5 V 到 +5 V	√	√	√	√
-50 mV - +50 mV	X	X	√	X
-500 mV - +500 mV	√	√	√	√
-80 mV 至 +80 mV	√	√	X	√
输入范围(额定值)，电流
0 ~ 20 mA	√	√	√	√
-10 至 +10 mA	√		X	√
-20 至 +20 mA	√	√	√	√
-3.2 至 +3.2 mA	√	X	X	√
4 ~ 20 mA	√	√	√	√
输入范围(额定值)，热电偶
B 型	X	X	X
E 型	√	X	X	√
J 型	√	X	X	√
K 型	√	X	X	√
L 型	X	X	X	X
N 型	√	X	X	√
R 型	X	X	X	X
S 型	X	X	X	X
T 型	X	X	X	X
U 型	X	X	X	X
Te TXK/TXK(L) - GOST	X	X	X	X
输入范围(额定值)，热电阻
Cu 10	X	X	X	X
Ni 100	√；标准型	X	√；标准型/气候型	√
Ni 1000	X	X	√
LG-Ni 1000	X		√；标准型/气候型
Ni 120	X		X
Ni 200	X		X
Ni 500	X		X
Pt 100	√；标准型		√；标准型/气候型	√
Pt 1000	X		X
Pt 200	X		X
Pt 500	X		X
输入范围(额定值)，电阻
0 - 150 ?	√	X	X	√
0 - 300 ?	√	X	X	√
0 - 600 ohms	√	X	√	√
0 - 6000 ohms	X	X	√	X
热电偶 (TC)
热电偶	E, J, K, L, N 型			E, J, K, L, N 型
可设定	√			√
内部温度补偿	√			√
通过补偿插孔进行外部温度补偿	√			√
电阻温度计 (RTD)
特性曲线线性化
电阻温度计	Pt100（标准，气候范围），Ni100（标准，气候范围）		√；Pt100 标准/空调；Ni100 标准/空调；Ni1000 标准/空调；LG-Ni1000 标准/空调	Pt100（标准，气候范围），Ni100（标准，气候范围）
特性曲线线性化
可设定	√		√	√
电缆长度
屏蔽电缆长度，长	200m；80mV和热电偶时50m	200 m	200 m；50mV时长 50 m	200m；80mV和热电偶时50m
模拟值生成
测量原理	集成式	实际值加密	集成式	集成式
积分和转换时间/每个通道
限（包括号位），值	15 位；单：9/12/12/14 位,双性9 位＋号/12 位＋号/12 位 + 号/14 位 + 号	14 位；单：14 位；双性：13 位 + 号位	13 位	15 位；单：9/12/12/14 位,双性9 位＋号/12 位＋号/12 位 + 号/14 位 + 号
积分时间，可参数化	√; 2.5 / 16.67 / 20 / 100 ms	√	√; 60 / 50 ms	√; 2.5 / 16.67 / 20 / 100 ms
基本转换时间，ms		每通道 52 μs	66 / 55 ms
干扰电压抑制，干扰频率 f1，Hz	400 / 60 / 50 / 10 Hz	400 / 60 / 50 / 10 Hz	50/60 Hz	400 / 60 / 50 / 10 Hz
编码器
信号编码器的连接
用于电流测量，2线制测量变送器	√	√	√；带外部电源	√
用于电流测量，4线制测量变送器	√	√	√	√
二线制电阻测量	√		√	√
三线制电阻测量	√		√	√
四线制电阻测量	√		√	√
误差/
整个温度范围内的工作限
电压，相对于输入范围	+/- 1 %; +/-1% (80 mV); +/-0.6% (250 －1000 mV); +/-0.8% (2.5 － 10 V)	+/- 0,4 %	+/- 0,6 %; +/-0.6% (+/-5 V, 10 V, 1 － 5 V, 0 － 10 V); +/-0.5% (+/-50 mV, 500 mV, 1 V)	+/- 1 %; +/-1% (80 mV); +/-0.6% (250 －1000 mV); +/-0.8% (2.5 － 10 V)
电流，相对于输入范围	+/- 0.7 %；3.2 - 20 mA	+/- 0,3 %	+/- 0,5 %; +/-20 mA, 0 － 20 mA, 4 － 20 mA	+/- 0.7 %；3.2 - 20 mA
阻，相对于输入区域	+/- 0,7 %; 150, 300, 600 Ohm		+/- 0,5 %; 0 － 6 kohms, 0 － 600 kohms	+/- 0,7 %; 150, 300, 600 Ohm
热电阻，相对于输入范围	+/- 0,7 %；+/-0.7% (Pt100/ Ni100)；+/-0.8%（Pt100 气候型）		1 开尔文（Pt100，Ni100，气候型；Ni1000，LG-Ni1000，标准型；Ni1000，LG-Ni1000，气候型）；1.2 开尔文（Pt100，Ni100，标准型）	+/- 0,7 %；+/-0.7% (Pt100/ Ni100)；+/-0.8%（Pt100 气候型）
基本误差限(运行在25°C时）
电压，相对于输入范围	+/- 0,6 %; +/-0.4% (250 － 1000 mV); +/-0.6 % (2.5 － 10 mV); +/-0.7 % (80 mV)	+/- 0,25 %	+/- 0,4 %; 0.4% (+/-5 V, 10 V, 1 － 5 V, 0 － 10 V); 0.3% (+/-50 mV, 500 mV, 1 V)	+/- 0,6 %; +/-0.6% (80 mV, 2.5 － 10 V); +/-0.4% (250 － 1000 mV)
电流，相对于输入范围	+/- 0,5 %; 3.2 － 20 mA	+/- 0,2 %	+/- 0,3 %; +/-20 mA, 0 － 20 mA, 4 － 20 mA	+/- 0,5 %; 3.2 － 20 mA
阻，相对于输入区域	+/- 0,5 %; 150, 300, 600 Ohm		+/- 0,3 %; 0 － 6 kohms, 0 － 600 kohms	+/- 0,5 %; 150, 300, 600 Ohm
热电阻，相对于输入范围	+/-0.6 %；+/-0.5% (Pt100/ Ni100)；+/-0.6%（Pt100 气候型）		1 Kelvin (Pt100, Ni100, 标准型); 0.8 Kelvin (Pt100, Ni100, 气候型; Ni1000, LG-Ni1000, 标准型; Ni1000, LG-Ni1000, 气候型)	+/-0.6 %；+/-0.5% (Pt100/ Ni100)；+/-0.6%（Pt100 气候型）
等时同步模式
同步操作（一直同步至端子）	X	√	X	X
中断/诊断/状态信息
报警
诊断报警	√；可参数化，通道 0 和 2	√；可参数化	X	√
限制值报警	√；可参数化	√；可参数化，通道 0 和 2	X	√；可参数化，通道 0
诊断消息
可读取的诊断报文	√	√	X	√
电隔离
电流隔离模拟量输入
通道之间	X	X	X	X
通道和背板总线之间	√	√	√	√
隔离
隔离测试电压	500 V DC	500 V DC	500 V DC	500 V DC
连接
所需前连接器	20 针	20 针	40 针	20 针
外形尺寸
宽	40 mm	40 mm	40 mm	40 mm
高	125 mm	125 mm	125 mm	125 mm
深	120 mm	120 mm	117 mm	120 mm
重量
重量，约	250 g	200 g	250 g	250 g

	67331-7PF01-0AB0	67331-7PF11-0AB0	67331-7PE10-0AB0	67331-7NF00-0AB0	67331-7NF10-0AB0
电源电压
负载电压 L+
额定值(DC)	24 V	24 V			24 V
反性保护	√	√			√
输入电流
从负载电压L+消耗(空载)，	240 mA	200 mA			200 mA
从背板总线 5 V DC，	100 mA	100 mA	100 mA	130 mA	100 mA
功耗
功耗，典型值	4.6 W	3 W	2.2 W	0.6 W	3 W
模拟量输入
模拟量输入点数	8	8	6	8	8
用于电阻测量的模拟量输入点数	8
电压输入时的允许输入电压（破坏限值），值	75 V；35 V 连续，75 V 长 1 s（占空比 1:20）	75 V；20 VDC 连续，75 VDC 长 1 s（占空比 1:20）	35 V；35 V 连续，75 V 长 1 s（占空比 1:20）	50 V; 恒压	75 V；35 V 连续，75 V 长 1 s（占空比 1:20）
电流输入时允许的输入电流（破坏限），				32 mA	40 mA
输入范围(额定值)，电压
0 至 +10 V	X	X		X	X
1 至 5 V	X	X		√	√
1 至 10 V	X	X		X	X
-1 V 到 +1 V	X	X	√	X	X
-10 V 到 +10 V	X	X		√	√
-2.5 V 到 +2.5 V	X	X		X	X
-250 mV 至 +250 mV	X	X	√	X	X
-5 V 到 +5 V	X	X		√	√
-50 mV - +50 mV	X	X	√	X	X
-500 mV - +500 mV	X	X	√	X	X
-80 mV 至 +80 mV	X	X	√	X	X
输入范围(额定值)，电流
0 ~ 20 mA	X	X		√	√
-10 至 +10 mA	X	X
-20 至 +20 mA	X	X		√	√
-3.2 至 +3.2 mA	X	X		X	X
4 ~ 20 mA	X	X		√	√
输入范围(额定值)，热电偶
B 型	X	√	√	X	X
E 型	X	√	√	X	X
J 型	X	√	√	X	X
K 型	X	√	√	X	X
L 型	X	√	√	X	X
N 型	X	√	√	X	X
R 型	X	√	√	X	X
S 型	X	√	√	X	X
T 型	X	√	√	X	X
U 型	X	√	√	X	X
Te TXK/TXK(L) - GOST	X	√	√	X	X
输入电阻（T TXK/TXK(L) 至 GOST）			10 MΩ
输入范围(额定值)，热电阻
Cu 10	√	X		X	X
Ni 100	√	X		X	X
Ni 1000	√	X		X	X
LG-Ni 1000	√	X		X	X
Ni 120	√	X		X	X
Ni 200	√	X		X	X
Ni 500	√	X		X	X
Pt 100	√	X		X	X
Pt 1000	√	X		X	X
Pt 200	√	X		X	X
Pt 500	√	X		X	X
输入范围(额定值)，电阻
0 - 150 ?	√	X		X	X
0 - 300 ?	√	X		X	X
0 - 600 ohms	√	X		X	X
0 - 6000 ohms		X		X	X
热电偶 (TC)
热电偶		B, E, J, K, L, N, R, S. T, U, C 型	Te B, E, J, K, L, N, R, S. T, U, C, TXK, XK(L)
可设定		√	√
内部温度补偿		√	√
通过补偿插孔进行外部温度补偿		√	√
用Pt100进行外部温度补偿		√	√
电阻温度计 (RTD)
特性曲线线性化
电阻温度计	Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni200, Ni500, Ni1000, Cu10; (标准型/气候型)
特性曲线线性化
可设定	√	√	√
电缆长度
屏蔽电缆长度，长	200 m	100 m	200 m	200 m	200 m
模拟值生成
测量原理	集成式	集成式	集成式	集成式	集成式
积分和转换时间/每个通道
限（包括号位），值	16 位；二的补数	16 位；二的补数	16 位；二的补数	16 位；单：15 / 15 / 15 / 15 位，双性：15 位＋号/15 位＋号/15 位 + 号/15 位 + 号	16 位；单：15 / 15 / 15 / 15 位，双性：15 位＋号/15 位＋号/15 位 + 号/15 位 + 号
积分时间，可参数化	√	√	√	√; 10 / 16.67 / 20 / 100 ms	√; 23 / 72 / 83 / 95 ms
基本转换时间，ms	多 4 个通道：10 ms 每模板，通过 5 个通道：每个模块190ms，8个通道：80 ms	多 4 个通道：每个模块 10 ms，5 个通道以上：190 ms，每模板	30 / 50 / 60 / 300		10 ms（4 通道模式）；95/83/72/23 ms（8 通道模式）
积分时间，ms			10 / 16,67 / 20 / 100
干扰电压抑制，干扰频率 f1，Hz	400 / 60 / 50 Hz	400 / 60 / 50 Hz		400 / 60 / 50 / 10 Hz	400 / 60 / 50 Hz，400、60、50 Hz的组合
编码器
信号编码器的连接
用于电流测量，2线制测量变送器				√; 带有外部发送器；发送器可能使用电源	√；带有外部发送器，供电；发送器可能使用电源
