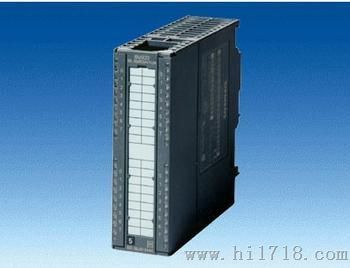

西门子SM323数字量输入/输出模块 西门子SM323模块
| 67323-1BH01-0AA0 SIMATIC S7-300，数字量模块SM 323，光电隔离，8 DI和8 DO，24V DC，0.5A，总电流 2A，20针 |
| |||||
| 67323-1BL00-0AA0 SIMATIC S7-300，数字量模块SM 323，光电隔离，16 DI和16 DO，24V DC，0.5A，总电流 4A，40针 | ||||||
Overview
- 数字量输入/输出
- 用于连接标准开关、2线制接近开关(BERO)、电磁阀、接触器、低压电机、灯和电机起动器
Area of application
数字量输入/输出模块适用于连接：
- 标准开关和两线制接近开关(BERO)
- 电磁阀、接触器、小功率电机、灯和电机启动器
Dign
数字量输入/输出模块具有下列机械特性：
- 紧凑型设计：
- 绿色 LED，用于指示输入/输出的信号状态，
- 前连接器
- 前门上的标签区
- 连接器针脚分配，用于在前门内部进行配线。
- 安装简单：
没有插槽规则；输出地址由插槽决定。
当在 ET 200M 中与有源总线模块一起使用时，可以进行热插拔，而不会有任何反应。 - 方便用户接线
Functions
数字量输入/输出模块转换
- 来自过程的外部数字信号电平转换成控制器内部信号电平
- 将控制器的内部信号电平转换成过程所要求的外部信号电平。
SM 327 是一个可升级的I/O模块。共有16个通道，其中8个通道是固定的，另8个通道可分别用作输入或输出。因此，该组和模块可以灵活地满足任何组合的需要。
Technical Specifications
67 323-1BH01-0AA0 67 323-1BL00-0AA0 67 327-1BH00-0AB0 电源电压 负载电压 L+ 24 V 24 V 24 V 输入电流 从负载电压L+（空载）， 40 mA 80 mA 20 mA 从背板总线 5 V DC， 40 mA 80 mA 60 mA 功耗 功耗，典型值 3.5 W 6.5 W 3 W 数字量输入 开关量输入 8 16 8；8 硬接线，8 其他可以单独参数化 输入特性曲线合 IEC 61131，Te 1 √ √ √ 同时可控制输入的路数 8 16 16 8 8 16 输入电压 DC DC DC 24 V 24 V 24 V -30 至 +5 V -30 至 +5 V -30 至 +5 V 13 至 30 V 13 至 30 V 15 至 30 V 输入电流 7 mA 7 mA 6 mA 输入（输入额定电压时） 1.2 ms 1.2 ms 1.2 ms 4.8 ms 4.8 ms 4.8 ms 1.2 ms 1.2 ms 1.2 ms 4.8 ms 4.8 ms 4.8 ms 电缆长度 1,000 m 1,000 m 1,000 m 600 m 600 m 600 m 数字量输出 开关量输出 8 16 8；还可以单独参数化为 DI 产品功能 √ √ √ 短路耐受强度 √；电子式 √；电子式 √；电子式 1 A 1 A 1 A 感性关断电压限制 L+ (-53 V) L+ (-48 V) L+ (-54 V) 控制一个数字量输入 √ √ √ 5 W 5 W 5 W 负载电阻范围 48 Ω 48 Ω 48 Ω 4 kΩ 4 kΩ 4 kΩ 输出电压 L+ (-0.8 V) L+ (-0.8 V) L+ (-1.5 V) 输出电流 0.5 A 0.5 A 0.5 A 5 mA 5 mA 5 mA 0.6 A 0.6 A 0.6 A 5 mA 5 mA 0.5 mA 0.5 mA 0.5 mA 对于阻性负载，输出 100 μs 100 μs 350 μs 500 μs 500 μs 500 μs 2 点输出的并联切换 X X X √；只能是相同组的输出 √；只能是相同组的输出 √；只能是相同组的输出 开关频率 100 Hz 100 Hz 100 Hz 0.5 Hz 0.5 Hz 0.5 Hz 10 Hz 100 Hz 10 Hz 每组输出电流总和 4 A 4 A 4 A 4 A 3 A 3 A 4 A 2 A 2 A 电缆长度 1,000 m 1,000 m 1,000 m 600 m 600 m 600 m 编码器 可连接的编码器 √ √ √ 2 mA 1.5 mA 1.5 mA 等时同步模式 同步操作（一直同步至端子） X X X 中断/诊断/状态信息 报警 X X X 诊断消息 X X X 诊断指示灯 √ √ √ √ √ √ 电隔离 电隔离数字量输入 √ √ X 8 16 √，光电耦合 √，光电耦合 √，光电耦合 电隔离数字量输出 √ √ X 8 8 √，光电耦合 √，光电耦合 √，光电耦合 允许的电势差 不同电路之间 75 V DC / 60 V AC 75 V DC / 60 V AC 75 V DC / 60 V AC 隔离 隔离测试电压 500 V DC 500 V DC 500 V DC 连接方式 所需前置连接器 20 针 40 针 20 针 外形尺寸 宽度 40 mm 40 mm 40 mm 高度 125 mm 125 mm 125 mm 深度 120 mm 120 mm 120 mm 重量 重量，约 220 g 260 g 200 g
