基本参数
品牌： | 中电41所 |
|---|---|
型号： | 6414A光缆普查仪 |
探测动态范围： | ≥25dB |
电源： | 直流：19V±2V(2A) 内部锂电池：7.4V，电池工作时间：8小时(常温) |
外型尺寸： | 210×100×60(mm) |
详细说明
6414A光缆普查仪，是专门针对光通信系统中光缆线路施工及维护而设计的智能仪表，适用于在人井、隧道及架空、管道等环境下准确识别光缆，是为光缆施工、验收及运维技术人员量身定做的新型仪器。
在光缆线路维护中，先用OTDR测试出光缆的故障点位置，然后沿光缆沿线找到故障点地理位置，并进行维护。如果在该故障点位置有很多其他光缆，则需要进行识别光缆，一旦识别有错，就会造成人为通讯中断事故。传统的光缆识别方法一般为弯折、冷冻、拉拽等，操作繁琐且容易损伤光缆。

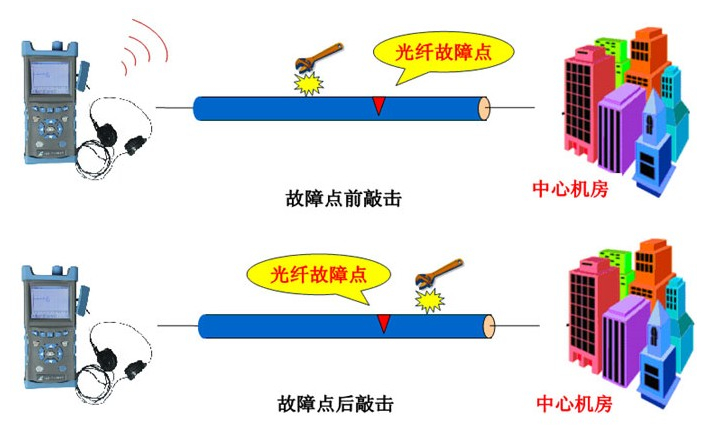

6414A光缆普查仪采用了新型的远程振动监测及识别技术，能够监测光缆沿线各点的振动，是一种新型的检测技术。利用该测试仪器，线路维护人员要将待测的光缆接入到6414测试端，然后在远端敲击光缆，则6414测试仪器能够通过音频和视频信号两种方式快速、准确地找到目标光缆，可大大工作效率，降低工作强度和维护成本。
6414A光缆普查仪采用业界为的双色双料一体化模具设计和加工工艺，外观新颖亮丽、坚固耐用，操作方便。机内配备有大容量的锂电池，工作时间长达8小时以上，适于长时间野外作业。
主要特点:
● 业界的双色双料一体化模具工艺，坚固耐用；
● 手持式，便于携带；
● 音频和视频两种输出形式；
● 探测灵敏度高，监测距离远；
● 光输出头端面清洁方便；
注意事项
★AC/DC适配器
（1）电源适配器的输出特性须合以下要求：15V-20V，大于2.5A，性：中心为正。使用过高的电压会引起设备损坏。
（2）请使用厂家提供的适配器为本仪器供电，其他适配器可能会损坏仪器。
★内部电池
（1）机内电池为锂电池，使用其他的电池将会损害仪器并危及使用者的人身。
（2）为了充分发挥电厂的性能，在开始使用本设备时，应先使用内部电池供电，直至将电池电量用尽，然后在对电池充电，如此循环2-3次，先充电时间应不小于10小时。如果电池已存储了较长时间，在次使用时也应进行如上所述的充放电循环，以获得的电池性能。
（3）为了延长内部电池寿命，电池被充电后应移去外电，如需要长时间用外电供电，请将内部电池取出并妥善保存，并建议2-3个月对电池进行充放电循环，以电池的性能。
（4）机内电池的充电温度范围为5℃-45℃，环境温度过高时，充电将自动终止。
（5）为起见，不可拆解电池包，以短路，，更不要猛烈撞击电池或将电池投入火中，以。
（6）仪器长期储存时，应将电池取出。电池长期储存时的温度范围为：-20℃-20℃.
★ LCD显示屏
（1）不可用尖锐的物体点击液晶屏，不可用力冲击液晶屏，这样会导致液晶屏被损坏。
（2）不要将溶剂或污染物落溅在屏幕上，如、机油、冻液、油膏等，否则将可能导致液晶屏工作不正常。
（3）可用绸布或柔软的组织物擦拭清洁液晶屏。不可用溶剂擦拭液晶屏，否则将可能导致液晶屏损 坏。
★ 激光
（1）本仪器所用激光器（1550nm）级别为：CLASS1 LASER PRODU:21 CFR 1040.10或CLASS 3A LASER RRODU:IEC 60825-1:Ed.1:1998
（2）尽管本仪器所用激光器的输入强度在标准范围内，但仍可能损伤视力，因而 应避免激光器输出直接射入眼睛，如不要用眼睛直接看6414A的光输出连接器，也不要在测试时，直视光缆的尾端。
★6414使用
（1）不能讲带有任何光信号的光缆连接到6414A端口上，这样会导致6414A性损伤，在连接时光缆都是在无信号状态下。
（2）将光缆接入端口前，要将光缆端面清洁干净，否则将会导致仪器测试误差。
（3）须保持6414A光输出连接器内部的清洁，避免油膏等污物污染光输出连接器，否则将导致6414A无法测试出光缆曲线。
★维护与保养
（1）拆除仪器包装箱后，请仔细检查并仪器型号为6414A光缆普查仪，仪器表面无明显损伤后，方可使用本仪器。
（2）仪器储存时，应在室温环境下，保持通风干燥，无日光直晒，仪器长时间不用时，请将仪器内部电池取出，并请定期通电检查，同时定期对电池进行充放电循环。
★仪器维修
（1）整机保修18个月，电池保修3个月，产品活动期间所赠物品不在保修范围内。
（2）因不可拒之外力和人为因素导致仪器受损或性能下降，将不在保修范围之内。
（3）随着仪器使用一段时间后，电池性能有所下降，这是正常的电池损耗。这种情况不在保修范围之内。
（4）仪器内部不需要用户维护。仪器一旦被非授权拆解将自动失去保修资格。
（5）一起的维修应由厂家或指定的维修单位进行，其他任何单位和个人维修本仪器都属非法，且仪器将失去保修资格。
