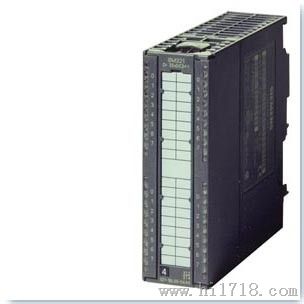

西门子SM322型号6ES7322-1BH01-0AA0

产品价格：: 电议

产品型号：: 6ES7322-1BH01-0AA0

供应商等级：: 免企业未认证

经营模式：: 贸易商

企业名称：: 上海翰粤自动化科技有限公司

所属地区：: 上海市

发布时间：: 2013/9/4 19:05:03

产品搜索

西门子SM322型号6ES7322-1BH01-0AA0介绍

数字量输出
用于连接电磁阀、接触器、小功率电机、灯和电机启动器

西门子SM322型号6ES7322-1BH01-0AA0特性

数字量输出模块用于从控制器向过程变量输出数字量信号。数字量输出模块把 S7-300 的内部信号电平转换成过程所要求的外部信号电平。

用于连接电磁阀、接触器、小功率电机、灯和电机启动器。

西门子SM322型号6ES7322-1BH01-0AA0概述

数字量输出模块具有下列机械特性：

紧凑型设计：
- 绿色 LED，用于指示输出的信号状态。
- 前连接器插座，通过前门保护。
- 前门上的标签区。
- 连接器针脚分配，用于在前门内部进行配线。
安装方便：
没有插槽规则；输出地址由插槽决定。
当在 ET 200M 中与有源总线模块一起使用时，可以进行热插拔，而不会有任何反应。
方便用户接线。
RC 滤波器（用于继电器模块 6ES7 322-1HF20）：
继电器模块 6ES7 322-1HF20-0AA0 有一个可连接的 RC 网络(300Ω/0.1μF) ，用于大电感负载开关时灭弧(功率因数 = 0.4)。例如，这样可以：
- 对于框架规格 5 的 NEMA 电机的起动器，触点寿命从 100,000 增加到 200,000 次切换操作。

具有8、16、32或64通道的模块。

西门子SM322型号6ES7322-1BH01-0AA0适用于

数字量输出模块将控制器的内部信号电平（逻辑“0”或“1”）转换成过程所需的外部信号电平。

多种输出电压，可支持输出不同的过程信号：

24 VDC,额定电流 0.5 A/通道
24 VDC,额定电流 2 A/通道
48 - 125 V DC
120/230 V AC

除了经济性以及易于处理的特点外，该模块还具有其他特殊功能：

西门子SM322型号6ES7322-1BH01-0AA0规格参数

	6ES7322-1BH01-0AA0	6ES7322-1BH10-0AA0	6ES7322-1BL00-0AA0	6ES7322-1BP00-0AA0	6ES7322-1BP50-0AA0	6ES7322-8BF00-0AB0
电源电压
负载电压 L+
额定值(DC)	24 V	24 V	24 V	24 V	24 V	24 V
输入电流
从负载电压L+消耗(空载)，	80 mA	110 mA	160 mA	75 mA	75 mA	90 mA
从背板总线 5 V DC，	80 mA	70 mA	110 mA	100 mA	100 mA	70 mA
功耗
功耗，典型值	4.9 W	5 W	6.6 W	6 W	6 W	5 W
数字量输出
数字/二进制输出	16	16	32	64	64	8
导致电路中断的电压极限	L+ (-53 V)	L+ (-53 V)	L+ (-53 V)	L+ (-53 V)	M+ (45 V)	L+ (-45 V)
灯负载，	5 W	5 W	5 W	5 W	5 W	5 W
负载电阻范围
下限	48 Ω	48 Ω	48 Ω	80 Ω	80 Ω	48 Ω
上限	4 kΩ	4 kΩ	4 kΩ	10 kΩ	10 kΩ	3 kΩ
输出电压
“1”信号，小	L+ (-0.8 V)	L+ (-0.8 V)	L+ (-0.8 V)	L+ (-0.5 V)	M+ (0.5 V)	L+（-0.8 V - -1.6 V）
输出电流
“1”信号额定值	0.5 A	0.5 A	0.5 A	0.3 A	0.3 A	0.5 A
“1”信号允许范围，小				2.4 mA	2.4 mA
“1”信号允许范围，				0.36 A	0.36 A
0 - 40 ℃ 时“1”信号允许范围，小	5 mA	5 mA	5 mA			10 mA
0 - 40 ℃ 时“1”信号允许范围，	0.6 A	0.6 A	0.6 A			0.6 A
40-60°C 时“1”信号允许范围，小	5 mA	5 mA	5 mA			10 mA
40-60°C 时“1”信号允许范围，	0.6 A	0.6 A	0.6 A			0.6 A
“1”信号小负载电流	5 mA	5 mA	5 mA			10 mA
“0”信号残余电流，	0.5 mA	0.5 mA	0.5 mA	0.1 mA		0.5 mA
开关频率
阻性负载，	100 Hz	1 000 Hz	100 Hz	100 Hz	100 Hz	100 Hz
感性负载，	0.5 Hz	0.5 Hz		0.5 Hz	0.5 Hz	2 Hz
灯负载，	10 Hz	10 Hz	10 Hz	10 Hz	10 Hz	10 Hz
每组输出电流总和
水平安装
40 °C时，	4 A	4 A	4 A	1.6 A	1.6 A	4 A
60°C时，	3 A	3 A	3 A	1.2 A	1.2 A	3 A
垂直安装
40 °C时，	2 A	2 A	2 A	1.6 A	1.6 A	4 A
输出总电流（每模板）
水平安装
60°C时，				4.8 A	4.8 A
所有其它安装位置
40 °C时，				6.4 A	6.4 A
电缆长度
屏蔽电缆长度，长	1 000 m	1 000 m	1 000 m	1 000 m	1 000 m	1 000 m
非屏蔽电缆长度，长	600 m	600 m	600 m	600 m	600 m	600 m
中断/诊断/状态信息
报警
诊断报警	X	X	X	X	X	√；可参数化
诊断消息
诊断	X	X	X	X	X	√
电隔离
电流隔离数字量输出
通道间每组点数	8	8	8	16	16	8
通道和背板总线之间	√，光电耦合	√，光电耦合	√，光电耦合	√，光电耦合	√，光电耦合	√，光电耦合
隔离
隔离测试电压	500 V DC	500 V DC	500 V DC	500 V DC	500 V DC	500 V DC
连接
所需前连接器	20 针	20 针	40 针	电缆:6ES7 392-4Bxx0-0AA0 端子排：6ES7 392-1xN00-0AA0	电缆:6ES7 392-4Bxx0-0AA0 端子排：6ES7 392-1xN00-0AA0	20 针
外形尺寸
宽	40 mm	40 mm	40 mm	40 mm	40 mm	40 mm
高	125 mm	125 mm	125 mm	125 mm	125 mm	125 mm
深	120 mm	120 mm	120 mm	112 mm	112 mm	120 mm
重量
重量，约	190 g	200 g	260 g	230 g	230 g	210 g

	6ES7322-5GH00-0AB0	6ES7322-1CF00-0AA0	6ES7322-1BF01-0AA0	6ES7322-1FF01-0AA0	6ES7322-5FF00-0AB0	6ES7322-1FH00-0AA0
电源电压
负载电压 L+
额定值(DC)	24 V; 24 / 48	48 V; 48 - 125 V DC	24 V
负载电压L1
额定值(AC)				230 V ； 120/230 VAC	230 V ； 120/230 VAC	230 V ； 120/230 VAC
输入电流
从负载电压L+消耗(空载)，	200 mA	2 mA	60 mA			2 mA
从负载电源 L1 消耗（空载），				2 mA	2 mA	3 mA
从背板总线 5 V DC，	100 mA	100 mA	40 mA	100 mA	100 mA	200 mA
功耗
功耗，典型值	2.8 W	7.2 W	6.8 W	8.6 W	8.6 W	8.6 W
数字量输出
数字/二进制输出	16	8	8	8	8	16
导致电路中断的电压极限		M (-1 V)	L+ (-48 V)
灯负载，	2.5 W	15W; 15 W (48 V) 或 40 W (125 V)	10 W	50 W	50 W	50 W
负载电阻范围
下限			12 Ω
上限			4 kΩ
输出电压
“1”信号，小	L+ (-0.25 V)	L+ (-1.2 V)	L+ (-0.8 V)	L1 (-1.5 V)	L1 (-8.5 V)
输出电流
“1”信号额定值	0.5 A	1.5 A	2 A	2 A	2 A	1 A
0 - 40 ℃ 时“1”信号允许范围，小		10 mA	5 mA	10 mA	10 mA	10 mA
0 - 40 ℃ 时“1”信号允许范围，		1.5 A	2.4 A	2 A	2 A	1 A
40-60°C 时“1”信号允许范围，小		10 mA	5 mA	10 mA	10 mA	10 mA
40-60°C 时“1”信号允许范围，		1.5 A	2.4 A	1 A	1 A	0.5 A
“1”信号小负载电流		10 mA	5 mA	10 mA	10 mA	10 mA
“1”信号允许冲击电流，	1.5 A；50 ms，1 A 2 s	3 A; 10 ms		20 A; 1 AC cycle	20 A;2 个半波	20 A;2 个半波
“0”信号残余电流，	10 μA	0.5 mA	0.5 mA	2 mA	2 mA	2 mA
开关频率
阻性负载，	10 Hz	25 Hz	100 Hz	10 Hz	10 Hz	10 Hz
感性负载，		0.5 Hz	0.5 Hz	0.5 Hz	0.5 Hz	0.5 Hz
灯负载，	0.5 Hz	10 Hz	10 Hz	1 Hz	1 Hz	1 Hz
每组输出电流总和
水平安装
40 °C时，				4 A	8 A	4 A
60°C时，	0.5 A; (每个模快 8 A)		4 A	2 A	4 A	2 A
垂直安装
40 °C时，			4 A	2 A	4 A	2 A
所有其它安装位置
40 °C时，	0.5 A; (每个模快 8 A)
电缆长度
屏蔽电缆长度，长	1 000 m	1 000 m	1 000 m	1 000 m	1 000 m	1 000 m
非屏蔽电缆长度，长	600 m	600 m	600 m	600 m	600 m	600 m
中断/诊断/状态信息
报警
诊断报警	√；可参数化	X	X	X	√；可参数化	X
诊断消息
诊断	√；参数可赋值	X	X	√	√	√
电隔离
电流隔离数字量输出
通道间每组点数	1	4	4	4	1	8
通道和背板总线之间	√，光电耦合	√，光电耦合	√，光电耦合	√，光电耦合	√，光电耦合	√，光电耦合
隔离
隔离测试电压	1500 V AC	1500 V AC	500 V DC	1500 V AC	1500 V AC	4000 VDC
连接
所需前连接器	40 针	20 针	20 针	20 针	40 针	20 针
外形尺寸
宽	40 mm	40 mm	40 mm	40 mm	40 mm	40 mm
高	125 mm	125 mm	125 mm	125 mm	125 mm	125 mm
深	120 mm	120 mm	120 mm	120 mm	120 mm	120 mm
重量
重量，约	260 g	250 g	190 g	275 g	275 g	275 g

	6ES7322-1FL00-0AA0	6ES7322-1HF01-0AA0	6ES7322-1HF10-0AA0	6ES7322-5HF00-0AB0	6ES7322-1HH01-0AA0
电源电压
负载电压 L+
额定值(DC)		24 V	120 V	24 V	120 V
负载电压L1
额定值(AC)	120 V ； 120/230 VAC		230 V	230 V	230 V
输入电流
从负载电压L+消耗(空载)，		110 mA;继电器的电流消秏
从负载电源 L1 消耗（空载），	10 mA	110 mA
从背板总线 5 V DC，	190 mA	40 mA	40 mA	100 mA	100 mA
功耗
功耗，典型值	25 W	3.2 W	4.2 W	3.5 W	4.5 W
数字量输出
数字/二进制输出	32	8；继电器	8；继电器	8；继电器	16；继电器
灯负载，	50 W	50 W	1 500 W; 230 V AC	1 500 W; 230 V AC	50 W; 230 V AC
输出电压
“1”信号，小	L1 (-0.8 V)
输出电流
“1”信号额定值	1 A	2 A	5 A	5 A	2 A
0 - 40 ℃ 时“1”信号允许范围，小	10 mA
0 - 40 ℃ 时“1”信号允许范围，	1 A
40-60°C 时“1”信号允许范围，小	10 mA
40-60°C 时“1”信号允许范围，	1 A
“1”信号小负载电流	10 mA	5 mA	5 mA	10 mA	10 mA
“1”信号允许冲击电流，	10A；每组(2 个 AC cycles)
“0”信号残余电流，	2 mA
开关频率
阻性负载，	10 Hz	2 Hz	2 Hz	2 Hz	1 Hz
感性负载，	0.5 Hz	0.5 Hz	0.5 Hz	0.5 Hz	0.5 Hz
灯负载，	1 Hz	2 Hz	2 Hz	2 Hz	1 Hz
机械，		10 Hz	10 Hz	10 Hz	10 Hz
每组输出电流总和
水平安装
40 °C时，	4 A
60°C时，	3 A		5 A	5 A	8 A
垂直安装
40 °C时，	4 A		5 A	5 A	8 A
继电器输出
继电器线圈的额定输入电压 L+ (DC)		24 V; 110 mA	24 V		24 V
运行周期数，		300 000; 230 V AC:100000; 120 V AC:200000; 24 V DC:300000 (2 A)	300 000; 300000 (24 V DC, 2 A); 200000 (120 V AC, 3 A); 100000 (230 V AC, 3 A)	100000；100000（24 V DC，5 A），100000（230 V AC，5 A）	100 000; 50000 (24 V DC, 2 A); 700000 (120 V AC, 2 A); 100000 (230 V AC, 2 A)
触点开关容量
感性负载，		2 A; 2 A (230 V AC), 2 A (24 V DC)	3 A; 3 A (230 V DC); 2 A (24 V AC)	5 A; 5 A (230 V DC); 5 A (24 V AC)	2 A; 2 A (230 V AC), 2 A (24 V DC)
开关频率/触点/阻性负载时/		2 A	8 A; 8 A (230 V DC); 5 A (24 V AC)	5 A; 5 A (230 V DC); 5 A (24 V AC)	2 A; 2 A (230 V AC), 2 A (24 V DC)
电缆长度
屏蔽电缆长度，长	1 000 m	1 000 m	1 000 m	1 000 m	1 000 m
非屏蔽电缆长度，长	600 m	600 m	600 m	600 m	600 m
中断/诊断/状态信息
报警
诊断报警	X	X	X	√；可参数化	x
诊断消息
诊断	√	X	X	√	X
电隔离
电流隔离数字量输出
通道间每组点数	8	2	1	1	8
通道和背板总线之间	√，光电耦合	√，光电耦合	√，光电耦合	√，光电耦合	√，光电耦合
隔离
隔离测试电压	4000 VDC	1500 V AC	2000 V AC	1500 V AC	1500 V AC
连接
所需前连接器	20 针	20 针	40 针	40 针	20 针
外形尺寸
宽	80 mm	40 mm	40 mm	40 mm	40 mm
高	125 mm	125 mm	125 mm	125 mm	125 mm
深	117 mm	120 mm	120 mm	120 mm	120 mm
重量
重量，约	500 g	190 g	320 g	320 g	250 g
