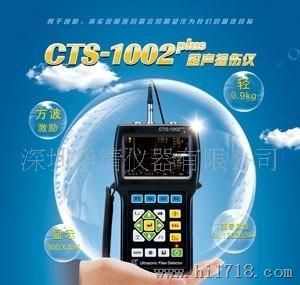

超声探伤仪CTS-1002主要技术性能：
发射脉冲 | 负方波，发射电压25～250V连续可调，步进为25V。宽度50～800ns连续可调。在400Ω/200V设置时，双沿小于10ns,高频时自动优化为脉冲激励。 |
工作方式 | 单、双 |
阻尼 | 400、80Ω |
工作频率 | 分宽带、窄带两档，宽带：0.5～20MHz，窄带：1.5～3MHz |
增益 | 0.0～110.0dB ，步进值：0.1、1.0、2.0、6.0dB；0.1dB档提供智能加速调节功能 |
声速范围 | 1000～15000m/s ，连续可调，内置30个常用的材料声速值 |
检测范围 | 0.0～10000mm (钢纵波) ，连续可调，小步进值 0.1mm |
检波方式 | 正向、负向、全波 |
闸门及报警器 | 两路闸门及硬件驱动实时报警信号，可选：进波报警、失波报警、DAC曲线报警，报警信号为声报警 |
显示屏 | 工业级、TFT 4.3"WVGA彩色液晶显示屏，分辨率800×480 |
脉冲移位 | -7.5～3000μs |
探头零值 | 0～999.9μs |
脉冲重复频率 | 25～800Hz，自动调节 |
垂直线性误差 | ≤3% |
水平线性误差 | ≤0.2% |
灵敏度余量 | ≥60dB (200Φ2平底孔) |
分辨率 | ≥36dB |
动态范围 | ≥32dB |
抑制 | (0～90)%，不影响线性与增益 |
电噪电平 | <10% |
接口 | Q9探头接口 |
电源 | 大容量锂电池，无记忆效应，可连续工作8小时； |
防尘/防溅/防水 | 符合IP54等级 |
超声标准 | 兼容EN12668-1标准 |
环境温度 | -30～50℃ |
相对湿度 | 20%～95%RH |
重量 | 约0.9kg(含电池、内置充电器) |
体积（高×宽×厚） | 上部：215mm×126mm×53mm |
CTS-1003超声探伤仪主要技术性能：
发射脉冲 | 负方波，发射电压25～250V连续可调，步进为25V。宽度30～1000ns连续可调，步进为5ns。在400Ω/200V设置时，双沿小于10ns,高频时自动优化为脉冲激励 |
工作方式 | 单、双 |
阻尼 | 400、80Ω |
工作频率 | 分宽带、窄带两档，宽带：0.5～20MHz，窄带：1.5～3MHz |
增益 | 0.0～110.0dB ，步进值：0.1、1.0、2.0、6.0dB；0.1dB档提供智能加速调节功能 |
声速范围 | 1000～15000m/s ，连续可调，内置30个常用的材料声速值 |
检测范围 | 0.0～10000mm (钢纵波) ，连续可调，小步进值 0.1mm |
检波方式 | 正向、负向、全波、射频（RF） |
闸门及报警器 | 两路闸门及硬件驱动实时报警信号，可选：进波报警、失波报警、DAC曲线报警，报警信号为声报警 |
显示屏 | 工业级、TFT 4.3"WVGA彩色液晶显示屏，分辨率800×480 |
脉冲移位 | -7.5～3000μs |
探头零值 | 0～999.9μs |
脉冲重复频率 | 25～800Hz，自动、手动两种调节方式 |
垂直线性误差 | ≤3% |
水平线性误差 | ≤0.2% |
灵敏度余量 | ≥60dB (200Φ2平底孔) |
分辨率 | ≥36dB |
动态范围 | ≥32dB |
抑制 | (0～90)%，不影响线性与增益 |
电噪电平 | <10% |
接口 | C9防水接口 |
电源 | 大容量锂电池，无记忆效应，可连续工作8小时； |
防尘/防溅/防水 | 符合IP67等级 |
超声标准 | 兼容EN12668-1标准 |
环境温度 | -30～50℃ |
相对湿度 | 20%～95%RH |
