- 品牌/商标：武汉德力威
- 企业类型：制造商
- 新旧程度：全新
- 外形尺寸：420*320*280mm
- 重 量：12Kg

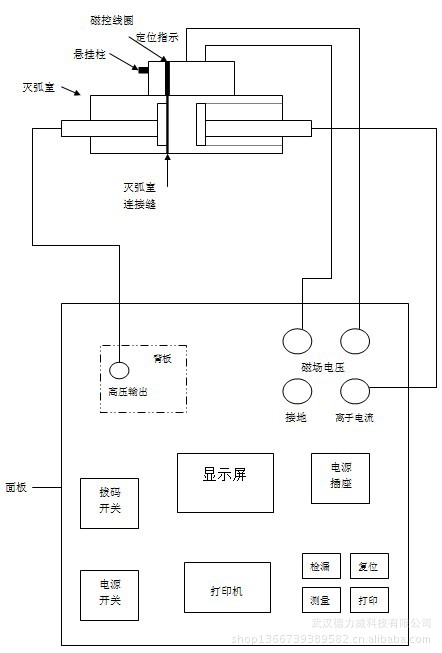

仪器面扳图
技术指标
1、检测对象：各种型号真空开关管。
2、检测方法：采用新型励磁线圈进行真空管的不拆卸测量。
3、适用范围：本仪器为一机多用型，可测多种型号真空开磁。
4、检测范围：10－4----10－1 Pa
5、测量：10－4----10－３Pa，25%
10－３----10－２Pa, 20%
10－２----10－１Pa, 15%
6、测试真空度时开关管开距：正常使用开距。
7、测试结果打印输出。
8、使用环境：-20℃--40℃
仪器测试原理

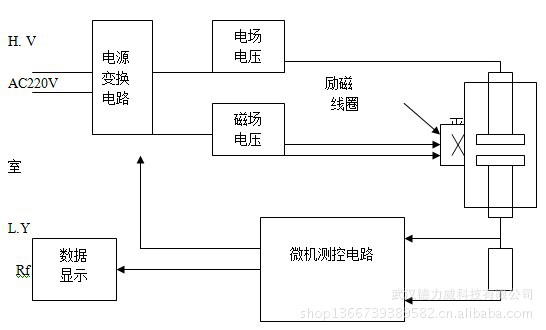

将灭弧室两触头拉开一定的开距，施加脉冲高压；将灭弧室置于螺旋线圈内或将新型电磁线圈置于灭弧室外侧，向线圈施加磁场电压，从而在灭弧室内产生与高压同步的脉冲磁场。这样在脉冲磁场和强电场的作用下，灭弧室中的电子作螺旋运动，并与残余气体分子发生碰撞电离，所产生的离子电流与残余气体的密度（即真空度值）成比例关系。对于不同型号的真空管（管型），由于其结构不同，在同等触头开距、同等真空度、同等电场与磁场的条件下，离子电流的大小也不相同。通过实验可以标定各种管型的真空度与离子电源间的对应关系曲线。当测知离子电流后，就可以通过查询该管型的离子电流－真空度曲线而获得该管型的真空度。测试电路示意图如图所示。
在常规磁控放电法测试灭弧室的真空度时，为了提高测试灵敏度，需从断路器上卸下灭弧室，并置于螺旋管线圈内。这样一来，灭弧室重新装回断路器装置上时需要重新调整机械参数，工作量很大且需人士。使用新型磁线圈可以从侧面包围灭弧室，这样就不必拆卸灭弧室。同时采用单片微机进行同步控制与数据采集处理，提高了灭弧室真空度的现场测试灵敏度。
