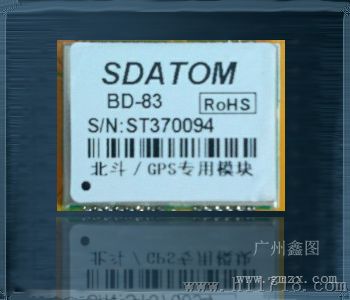

鑫图科技GPS北斗BD-83双模车载导航定位模块是一款支持 BD2 B1/GPS L1频点的双模导航 定位模块。模块内部集成了BD2 B1/GPS L1双模SOC基带芯片和一款国产的可配置的BD2 B1/GPS L1双模射频芯片，为车载导航定位终端产品的制造提供了高灵敏度、低功耗、的BD2B1/GPS L1双模解决方案。鑫图科技GPS北斗BD-83双模车载导航定位模块尺寸为22.4mm x 17mm x 2.0mm，体积小巧。
鑫图科技GPS北斗BD-83双模车载导航定位模块采用28pin邮票孔封装，与主流GPS模块（如UBlox LEA-5/6系列）硬件上pin-to-pin兼容，板上可直接替换，平滑升级为双模导航定位，大大节省导航定位终端产品设计时间。
1.国内体积小的双系统模块，体积有22.4x17.0x3.0mm；
2.同时支持BD2 和GPS L1两个频点，并行双32通道；
3.标准NMEA0183数据输出，数据刷新率为1Hz;
4.业界主流的SMD封装，支持回流焊接全自动化集成；
5.配置灵活，电源输入支持宽压，天线支持多种类型。
6.应用于航运、公路交通、车载监控、车载导航、手持及物品跟踪等领域
7.内置天线检测及天线短路保护功能
名称 | 主要参数 |
芯片组 | BD2 B1/GPS L1 |
灵敏度 | -160DB |
功耗 | 搜索时：75mA |
定位后：35 mA | |
外观尺寸 | 22.4(长) x17(宽) x2(高) mm |
重量 | 7克 |
操作溫度 | 摄氏 –40°C ---- +85°C |
储存溫度 | 摄氏–55°C ---- +100°C |
输入电压 | 1.8 –3.6V（VDC） |
卫星通道 | 50 |
定位资料更新 | 一秒 |
定位时间（平均值） | 热启动： 1秒 |
暖启动：33秒 | |
冷启动：35秒 | |
定位 | 位置：2.5 米圆周误差（CEP） |
速度：0.1 米/秒 | |
时间：1 微秒 | |
使用范围 | 海拔高度： 小于50,000 米 |
速度： 小于500 米/秒 | |
输出格式 | TTL |
数据输出(nmea0183) | GPGGA, GPGSA, GPGSV, GPRMC, GPVTG,GPGLL可选. |
地球坐标系 | WGS84 |
传输速率 | 4800，9600，38400可选 |
天线连接方式 | 外接天线 |
备用电池 | 无 |
模块连接方式 | 贴片 |
