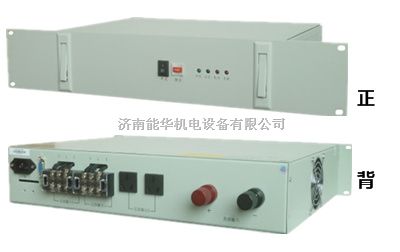

一、电力逆变器简介
NHDA系列电力逆变器专为电力、通信系统设计，是一种将市电及电池的电能转化为不间断的、净化的交流电能的变换装置，用以给计算机和其他电气设备提供可使用的连续交流电源，以备市电的不稳定及断电。亦能防止公用电力的各种畸变，如供电电压下降、浪涌电压、尖峰电压及广播频率干扰。电力专用逆变器适合电力系统对供电设备高质量、高可靠性的要求，广泛应用于电力、电信、航空航天、银行、证券交易、办公自动化、工业自动化、医疗卫生、军事科研以及发电厂、变电站等各个领域。
二、电力UPS逆变器工作方式
输入直流电压为110V,220V,或其他直流电压为96V--480V之间电压的场合；
输出交流电压可为单相220V或三相380V；
1.在线式工作方式
<1>当电网市电正常时,交流市电先经过整流、滤波后,经逆变器逆变成纯正的交流电,供后端负载供电；
<2>当电网市电异常或断电时,逆变器立即转换成,由直流屏或其他设备提供的直流电能经过逆变器逆变成纯正的交流电,供后端负载供电;此种转换过程时间为0,确保不间断供电;当电网市电恢复正常时,逆变器又自动转换到由市电供电方式；
<3>当逆变器固障或内部线路固障时,由静态转换开关,切换到自动旁路,由旁路市电直接供电；此种转换时间极短,一般小于4ms,确保设备的不间断供电;当主电路恢复正常后,设备会自动转换到主电路供电；
2.后备式工作方式
<1>当电网市电正常时,交流市电通过静态转换开关,直接对负载供电；
<2>当电网市电异常或断电时,逆变器立即转换成,由直流屏或其他设备提供的直流电能经过逆变器逆变成纯正的交流电,供后端负载供电，此种转换过程时间极短,约小于4ms,确保不间断供电;当电网市电恢复正常时,逆变器又自动转换到由市电直接供电方式；
3.纯逆变工作方式
逆变器只是把直流电转换为交流电,供交流负载用电或电池活化放电等场合使用
三、电力逆变器特点
● 完全隔离型逆变技术，输出无噪音正弦交流电压
● 逆变单元采用先进的SPWM技术，波形纯净
● 独有的动态电流环控制技术确保逆变器可靠运行
● 过负载能力强，能承受计算机满负载开机
● 大功率旁路开关，过载时可由旁路供电
● 具有输入过、欠压，输出过、欠压，过温、短路等保护功能
● 逆变器前面板有LCD/LED显示方式，状态一目了然
四、电力专用逆变器技术参数
电力专用逆变电源单相输出
型号 | NHDA1KVA-2202 | NHDA2KVA-2202 | NHDA3KVA-2202 | NHDA5KVA-2202 | NHDA10KVA-2202 | NHDA20KVA-2202 | NHDA30KVA-2202 | NHDA50KVA-2202 | |||||
直流 | 输入额定电压 (V DC ) | 220 | |||||||||||
输入额定电流 (A) | 5.0 | 10 | 15.2 | 25 | 49 | 99 | 148 | 247 | |||||
输入直流电压允许范围 (V DC ) | 180~300 | ||||||||||||
市电旁路输入 | 允许输入电压范围 (V AC ) | 220 ± 15% | |||||||||||
输入额定电流 (A) | 4.5 | 9.0 | 13.6 | 22.7 | 45 | 91 | 136 | 227 | |||||
旁路转换时间 (ms) | ≤ 4 | ||||||||||||
交 | 额定容量 (KVA) | 1.0 | 2.0 | 3.0 | 5.0 | 10 | 20 | 30 | 50 | ||||
输出额定功率 (KW) | 0.8 | 1.6 | 2.4 | 4.0 | 8.0 | 16 | 24 | 40 | |||||
输出额定电压及频率 | 220V AC , 50H Z | ||||||||||||
输出额定电流 (A) | 4.5 | 9.0 | 13.6 | 22.7 | 45 | 91 | 136 | 227 | |||||
输出电压 (V) | 220 ± 3% | ||||||||||||
输出频率 (Hz) | 50 ± 0.05 | ||||||||||||
波形失真率 (THD) | ≤ 3% | ||||||||||||
动态响应 | 5% | ||||||||||||
功率因数 (PF) | 0.8 | ||||||||||||
过载能力 | 150%,10 秒 | ||||||||||||
峰值系数 (CF) | 3:1 | ||||||||||||
逆变效率 | 90% | 92% | |||||||||||
工 | 绝缘强度 ( 输入和输出 ) | 1500V AC ,1 分钟 | |||||||||||
噪音 (1 米 ) | ≤ 50dB | ||||||||||||
使用环境温度 | -10 ℃ ~+50 ℃ | ||||||||||||
湿度 | 0~90%, 不结露 | ||||||||||||
使用海拔 (m) | ≤ 2000 | ||||||||||||
电力专用逆变电源三相输出
型号 | NHDA20KVA-2203 | NHDA30KVA-2203 | NHDA250KVA-2203 | NHDA100KVA-2203 | NHDA150KVA-2203 | NHDA450KVA-2203 | NHDA600KVA-2203 | NHDA1000KVA-2203 | NHDA2000KVA-2203 | |
直流输入 | 输入额定电压 (V DC ) | 220 | ||||||||
输入额定电流 (A) | 10.1 | 15.2 | 25..3 | 49.4 | 99 | 222 | 296 | 496 | 988 | |
输入直流电压允许范围 (V DC ) | 180~300 | |||||||||
市电旁路输入 | 允许输入电压范围 (V AC ) | 380 ± 15% | ||||||||
输入额定电流 (A) | 3.0 | 4.5 | 7.6 | 15.2 | 30.3 | 68.4 | 91.2 | 151..9 | 303.9 | |
旁路转换时间 (ms) | ≤ 4 | |||||||||
交 | 额定容量 (KVA) | 2.0 | 3.0 | 5.0 | 10 | 20 | 45 | 60 | 100 | 200 |
输出额定功率 (KW) | 1.6 | 2.4 | 4.0 | 8.0 | 16 | 36 | 48 | 80 | 160 | |
输出额定电压及频率（ V AC /Hz ） | 380V AC /220V AC ,50Hz （三相四线） | |||||||||
输出额定线电流 (A) | 3.0 | 4.6 | 7.6 | 15.2 | 30.1 | 68.4 | 91.2 | 152 | 304 | |
输出电压 (V) | 380 ± 3% | |||||||||
输出频率 (Hz) | 50 ± 0.05 | |||||||||
波形失真率 (THD) | ≤ 3% | |||||||||
三相负载不平衡能力 | ≤ 100% | |||||||||
动态响应 | 5% | |||||||||
功率因数 (PF) | 0.8 | |||||||||
过载能力 | 150%, 10 秒 | |||||||||
峰值系数 (CF) | 3:1 | |||||||||
逆变效率 (80% 阻性负载 ) | 91% | 92% | ||||||||
工 | 绝缘强度 ( 输入和输出 ) | 2000V AC ,1 分钟 | ||||||||
噪音 (1 米 ) | ≤ 45dB | |||||||||
使用环境温度 | -10 ℃～ +50 ℃ | |||||||||
湿度 | 0 ～ 90%, 不结露 | |||||||||
使用海拔 (m) | ≤ 2000 | |||||||||
