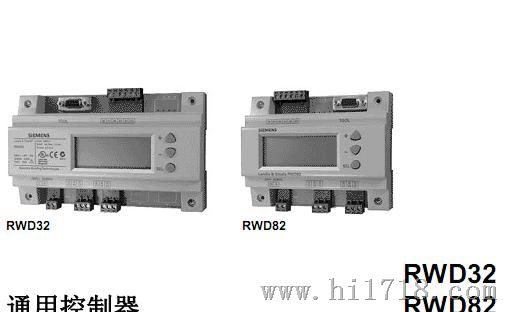

西门子温控器通用控制器RWD32产品说明

产品品牌：

西门子Siemens

产品型号：

通用控制器RWD32产品说明

clip_image002_0004

通用控制器RWD32产品说明:https://www.bjqzgc.com/list.asp?id=56
用于 HVAC 及制冷系统的舒适性控制
•P及PI响应的独立电子式通用控制器
•AC24V或220伏工作电压
•可通过应用编号选择应用程序
•主动式输入信号的输入值段可以选择设定
•两个通用输入点用于Ni1000,Pt1000的电阻温度传感器和0…10V信号
•单位可设置为°C,°F,%或者无指定单位
•一个三位输出或两个数字输出,直接作用和反作用
•一个日/夜转换的数字输入
•无需额外工具即可通过控制器上的按键进入或者更改所有数据
•与电脑连接用于通过软件预制应用程序
用途
通用控制器主要适用于HVAC系统及制冷系统的舒适性控制。可单独安装于控制盘中或
者配上ARG62.21/ARG62.22盒安装在管道上,墙上以及机房内
暖通空调及制冷应用
温度,相对湿度,湿度,焓值,压差,流量及室内空气质量的测量和控制.输入值可
以被设置为从–100单位至8,000单位.
功能概述
•控制器
独立现场控制器带一个三位或两个两位(开/关)输出，在正作用或反作用顺序时能单独调整。
在三位操作中，控制器能显示Pl响应。
•可选辅助功能
通用输入X2用于下列功能:
−PI限制器功能(&相对)
−远程设定功能
−串级控制功能
−设定点漂移（补偿）功能
−冬/夏切换运行
−优先权
•数字输入点D1用于昼/夜设定点转换
西门子通用温控器RWD32输入和输出概述

clip_image004_0009

软件工具可提供用于选择控制器的控制应用以及参数设置的软件工具。操作系统为 Windows® 95
(或以上)，用户界面友好，可打印出控制器设置参数。
功能

clip_image006_0008

辅助功能
可选用下列辅助功能之一:
•  PI 限制器功能 ( & 相对)
• 远程设定功能
• 串级控制功能
• 设定点补偿功能
• 冬 / 夏运行模式
• 优先权
此外，还可选择昼夜运行模式。
Pi限制器功能
PI 限制器功能可以限制送风温度 X2 的 (或相
对)或者小值.
当送风温度降低或者超过限制的设定值时，限制器功
能开始接管控制次序并忽视主设定值 .
远程设定
远程设定装置 (FZA21.11, QAA25 或者 QAA25/AP),
与 X2 相连和相应配置，即可调节设定点.
有源式设置信号从 0...10 V DC 对应可调范围从 –
100 到 8000.
无源式设置信号从 0…1000 Ω 分别对应可调范围从
–100 到 8000.

串级控制X2 为送风温度传感器
可以选择 PI/PI 房间/送风温度串级控制.  此时,
实际上 PI 房间温度控制器只是决定于限制的房间
设定温度范围内对应的送风温度的设定值 .

通用数据
供电工作电压RWD32
工作电压RWD82
安全超低电压(SELV)，按
频率，RWD32
频率，RWD82
交流230伏±15%
交流24伏±20%
EN60730标准
50赫/60赫
50赫/60赫
功耗RWD32
RWD82
6.5伏安
3.5伏安
实际值和正常值4位显示LCD
L&S镍1000欧
铂1000欧
0.5°C
0.5°C
显示(这些数值与控制器
的无关)
有源传感器依设置范围而定
环境要求运输
天气条件
温度
湿度
机械条件
IEC721-3-2
2K3级
−25～+70°C
<95%相对湿度
2M2级
环境条件工作
气候条件
温度
湿度
IEC721-3-3
3K5级
0～+50°C
<95%相对湿度
IP等级外壳
前部与ARG62.21
前部与ARG62.22
IP20，按EN60529标准
IP30，按EN60529标准
IP30，按EN60529标准
产品标准家用及类似用途的自动电气控制
EN60730标准
符合符合欧盟要求
电磁兼容性EMC
低电压保护
辐射
抗干扰
安全
89/336EEC标准
73/23EEC标准
EN50081-1标准
EN50082-1标准
EN60730标准
其它国际
N474
接线端子用螺丝拧紧，适合电缆小直径0.5毫米
2x1.5毫米2
或2.5毫米2
重量，不含包装RWD82
RWD32
0.297公斤
0.465公斤
模拟输入X1,X2
控制器测量范围
直径0.6毫米的电缆长度
−50～+150°C
长300米
L&S镍1000欧，0°C
时
铂1000欧，at0°C时控制器测量范围
直径0.6毫米的电缆长度
−20～+180°C
长300米
模拟电压
(用于测定变量，单位是
°C,%或无单位)
范围
直径0.6毫米的电缆长度
直流0～10伏，相应的
调整范围从–100到8000
(°C,°F,%或无单位)
长300米
远程设定点X2范围
直径0.6毫米的电缆长度
0～1000欧，相应的调整范围从–100到
8000(°C,°F,%或无单位)
长300米
数字输入D1控制命令(D～M)的轮询电压
电流消耗
直流15伏
<15毫安
数字输出Q1,Q2继电器触点(无电位)
电压
定额
小定额
交流24～230伏
交流230伏,4安，阻性负载,3安感性负载.
(每个继电器端子)
直流30伏,4安
交流19.2伏,20毫安
西门子rwd32接线方法图

clip_image008_0008

D1  数字输入
G, G0  交流24伏，供电
(  SELV交流24伏，供电)
L, N  交流230伏，供电
M  信号输入和通用输入的接地(G0)
Q...  数字输出, 各种电压，允许交流24～230伏
X1  信号输入(主输入: LS镍1000, 铂1000及0～10伏直流)
X2  信号输入(辅助输入: LS镍1000, 铂1000, 0～10伏直流，0～1000欧或
0～10伏直流，远程定点)
工具  个人计算机的通信口(九针插头)
